Мережа є вкрай потрібною для забезпечення узгодженої роботи кількох комп'ютерів. Мережа дозволяє синхронізувати дії комп'ютерів, розпаралелювати і відповідно, пришвидшувати процес обробки даних, тобто використовувати не лише периферійні ресурси, а і інтелектуальну потужність всіх ресурсів.

Саме вказані переваги комп’ютерних мереж і забезпечують їх популярність.

1 ЗАГАЛЬНА ЧАСТИНА

1.1 Опис підприємства

ПАТ «ЄВРАЗ – ДМЗ ім. Петровського», заснований в 1887 р. як один з перших на Україні металургійних заводів з виробництва чавуну, сталі й прокату, на сьогоднішній день є одним з провідних підприємств у чорній металургії України з виробництва металургійних профілів будь-якого сортаменту, сортового й фасонного прокату. Форма власності підприємства - публічне акціонерне товариство.

За потужностями основних металургійних виробництв ПАТ «ЄВРАЗ – ДМЗ ім. Петровського» відноситься до категорії заводів середньої потужності, що обумовлює високу оперативність у роботі - виконання в найкоротший термін будь-яких замовлень широкого сортаменту, з високою якістю й відносно низькими витратами.

Завод має три доменні печі, які можуть випускати 1,8 млн. тонн чавуну в рік, конвертерний цех потужністю 1,25 млн. тонн стали в рік і прокатне виробництво, що дозволяє випускати 1,7 млн. тонн прокату (куточок, швелер, рейку, двотаврову балку, спеціальні профілі й ін.). Гордістю підприємства є прокатний середньосортний стан 550, уведений в експлуатацію в 1987 році й здатний випускати сортовий прокат і спеціальні профілі високої якості, у тому числі автоободи, автоосі, профілі для вугільної й сільськогосподарської промисловості. Продукція стана 550 сертифікована в 1996 році відповідно до міжнародної системи якості ISO - 9002.

Предметом і цілями діяльності заводу є: виробництво товарного, передільного й ливарного чавуну, сталі, металопрокату. Крім перерахованого вище, ПАТ «ЄВРАЗ – ДМЗ ім. Петровського» займається виробництвом товарів народного споживання, виконанням дослідно-конструкторських і науково-дослідних робіт, промислового й житлового будівництва господарським способом, веденням підсобного сільського господарства для виробництва продуктів харчування, здійсненням зовнішньоекономічної діяльності на основі укладених договорів і контрактів.

Географічне розташування заводу сприятливе для виробничої діяльності. Споконвічне місце для будівництва підприємства була задумано як точка перетину основних сировинних баз України: Криворізького й Донецького регіонів.

Металопродукція, вироблена заводом, користується попитом як на ринку України, так і на ринках ближнього й далекого зарубіжжя, планується розширення й стабілізація поставок по довгострокових контрактах із трубними заводами України й далекого зарубіжжя.

На ринку України є конкуренція з виробництва квадратної й трубної заготовки, передільного й ливарного чавуну, сортового прокату (швелера, балки, куточка), товстого листа. До основних конкурентів ПАТ «ЄВРАЗ – ДМЗ ім. Петровського», що випускає аналогічні види продукції, відносяться: Дніпровський металургійний комбінат, Маріупольський металургійний комбінат імені Ілліча, Алчевський металургійний комбінат, Донецький металургійний завод.

Крім перерахованої вище, ПАТ «ЄВРАЗ – ДМЗ ім. Петровського» виробляє низку видів металопродукції, що не має конкуренції на ринках як України, так і ближнього зарубіжжя. Наприклад, на ринку України немає конкурентів з виробництва кранових і без шийних рейок, автоободів, лемешів, рейкових прокладок. Дані види продукції є в цей час найбільш високорентабельними.

Продукція підприємства реалізується як на внутрішньому (в основному сортовий прокат), так і на зовнішньому ринку. Експорт продукції здійснювався, в основному, через фірми-посередники, підприємствам Румунії, Болгарії, Єгипту, Ірану, Індії, США, країнам Прибалтики. Структуру експорту становив заготівельний метал: чавун і квадратна заготовка.

Підприємством постійно проводиться робота з розширення номенклатури виробів, відповідно до вимог ринку. За останні роки освоєно 78 нових видів прокату (швелер №8, №10, №12, профілі для вагонобудування й автомобілебудування й ін.).

1.2 Характеристика комп’ютерної мережі

Комп’ютерна мережа ПАТ «Євраз – ДМЗ ім. Петровського» - це мережа локального типу з топологією «зростаюче дерево», вона об’єднує в собі близько 15 підмереж.

На підприємстві вона використовується для зв’язку комп’ютерів, які розміщені на великій відстані один від одного. За допомогою мережі співробітники отримують, передають, обробляють та зберігають різну інформацію, а також виконують діагностичні та ремонтні роботи.

Основним призначенням комп’ютерної мережі відділу дирекції інформаційних технологій (ДІТ) ПАТ «Євраз – ДМЗ ім. Петровського» є обмін даними; розподіл ресурсів — спільне використання обчислювальних потужностей (ресурсів процесора), периферійних пристроїв (принтерів, сканерів та інших); розподіл даних і програмних засобів.

Під топологією комп'ютерної мережі звичайно розуміється фізичне розташування комп'ютерів мережі один щодо іншого та спосіб їх з'єднання лініями зв'язку. Важливо відзначити, що поняття топології ставиться, насамперед, до локальних мереж, у яких структуру зв'язків можна легко простежити. У глобальних мережах структура зв'язків звичайно схована від користувачів і не надто важлива, тому що кожний сеанс зв'язку може виконуватися по своєму власному шляху.

Топологія комп'ютерної мережі відображає структуру зв'язків між її основними функціональними елементами. В залежності від компонентів, що розглядаються, розрізняють фізичну і логічну структури локальних мереж. Фізична структура визначає топологію фізичних з'єднань між комп'ютерами. Логічна структура визначає логічну організацію взаємодії комп'ютерів між собою. Доповнюючи одна одну, фізична та логічна структури дають найповніше уявлення про комп'ютерну мережу.

Мережа відділу ДІТ ПАТ «Євраз – ДМЗ ім. Петровського» має деревоподібну топологію (Додаток Б).

1.3 Опис апаратного та програмного забезпечення

У мережі відділу ДІТ є 48 комп’ютерів. Нижче у таблицях 1, 2, 3, 4 наведені технічні характеристики деяких з них.

Таблиця 1 – Технічні характеристики ПК HP Compaq dx2200 Microtower

Таблиця 2 – Технічні характеристики ПК HP Compaq dx6120 Microtower

Продовження таблиці 2

Таблиця 3 – Технічні характеристики ПК HP Compaq dx7400

Таблиця 4 – Технічні характеристики ПК HP Compaq 6000 Pro

Продовження таблиці 4

Також у відділі використовуються монітори LG Flatron L1730S (TFT, 17'', 1280 x 1024, 4:3), Samsung SyncMaster 920n (TFT TN, 19'', 1280x1024, 4:3), Samsung SyncMaster 730BF (TFT TN, 17'', 1280x1024, 5:4), HP W1972a (TN+Film, 18.5'', 1366x768, 16:9), принтери HP LaserJet P2055dn (А4, лазерний друк (ч./б.), 1200x1200 dpi, 64 Мб, RJ-45, 2 x RJ-11, USB 2.0), багатофункціональні пристрої (БФП) HP LaserJet M2727nf (А4, лазерний друк (ч./б.), 1200x1200 dpi, 128 Мб, USB 2.0, RJ-45), Canon i-SENSYS MF5940dn (А4, лазерний друк (ч./б.), 600x600 dpi, 256 Мб, RJ-45, USB 2.0 Type A, USB 2.0 Type B, 3 x RJ-11), клавіатури HP Smart Card Terminal KUSO133, Logitech Delux 250 USB та комп’ютерні миші Logitech M175, Logitech M90 Dark.

Для об’єднання даного обладнання в локальну мережу використовується неекранований кабель кручена пара категорії 5е компанії DataLink (UTP-cat.5e «DataLink») (рисунку 5, таблиця 6), конектори RJ45 та комутатори 3Com SuperStack4 5500-SI 3CR17151-91 та 3Com Switch 5500-EI 52-Port 3CR17162-91-ME (рисунок 6 та 7 відповідно), технічні характеристики яких відображені у таблиці 7.

Рисунок 5 – Кабель кручена пара UTP-cat.5e

Таблиця 5 – Технічні характеристики кабелю кручена пара UTP-cat.5e

Продовження таблиці 5

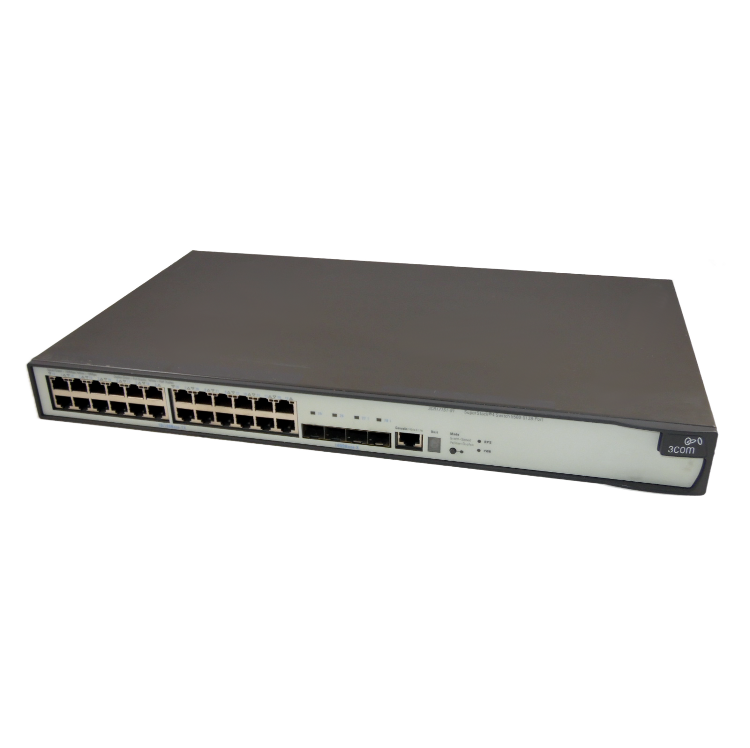

Рисунок 6 – Комутатор 3Com SuperStack4 5500-SI 3CR17151-91

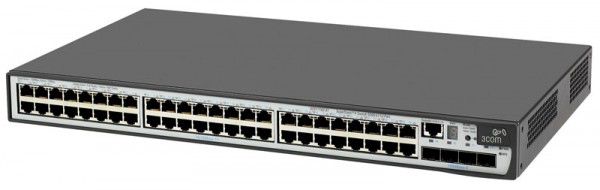

Рисунок 7 – Комутатор 3Com Switch 5500-EI 52-Port 3CR17162-91-ME

Таблиця 6 – Технічні характеристики комутаторів

Продовження таблиці 6

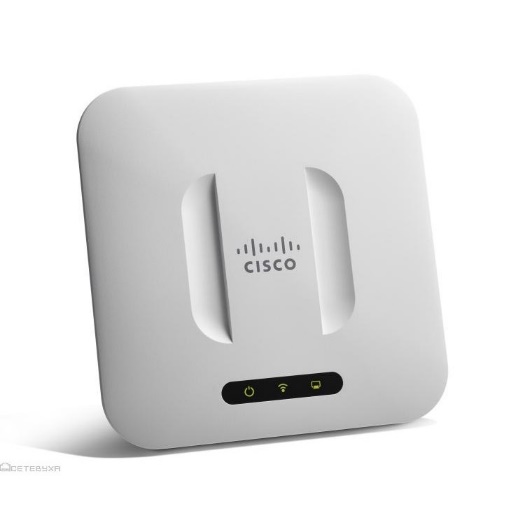

Також у відділі є 2 точки доступу Wi-Fi Cisco WAP371-E-K9 (рисунок 8) технічні характеристики яких вказані в таблиці 8

Рисунок 8 – Точка доступу Wi-Fi Cisco WAP371-E-K9

Таблиця 7 – Технічні характеристики точки доступу Wi-Fi Cisco WAP371-E-K9

Продовження таблиці 7

У відділі ДІТ на комп'ютерах встановлена операційна система (ОС) Windows.

Windows XP Professional Edition була розроблена для підприємств і підприємців і містить такі функції, як віддалений доступ до робочого столу комп'ютера, шифрування файлів (за допомогою Encrypting File System), центральне управління правами доступу і підтримка багатопроцесорних систем. Windows XP (кодова назва при розробці — Whistler; внутрішня версія — Windows NT 5.1) — операційна система сімейства Windows NT корпорації Microsoft. Вона була випущена 25 жовтня 2001 року і є розвитком Windows 2000 Professional.

На відміну від попередньої системи Windows 2000, яка поставлялася як в серверному, так і в клієнтському варіантах, Windows XP є виключно клієнтською системою. Її серверним аналогом є Windows Server 2003. Хоча Windows Server 2003 і побудований на базі того ж коду, що і Windows XP, майже цілком наслідуючи інтерфейс її призначеної для користувача частини, Windows Server 2003 все ж використовує новішу і перероблену версію ядра NT 5.2; що з'явилася пізніше Windows XP Professional x64 Edition мала те ж ядро, що і Windows Server 2003 і отримувала ті ж оновлення безпеки, внаслідок чого можна було говорити про те, що їх розвиток йшов «паралельно».

Windows 7 Professional — операційна система сімейства Windows NT, що йде за Windows Vista. У лінійці Windows NT система носить номер версії 6.1 (Windows 2000 — 5.0, Windows XP — 5.1, Windows Server 2003 — 5.2, Windows Vista і Windows Server 2008 — 6.0). Серверною версією є Windows Server 2008 R2, версією для інтегрованих систем (побудованих з компонентів Windows) — Windows Embedded Standard 2011 (Quebec), мобільною, — Windows Embedded Compact 2011 (Chelan, Windows CE 7.0).

На усіх комп’ютерах встановлений антивірус ESET NOD32.

ESET NOD32 — антивірусний пакет, що випускається словацькою фірмою ESET. Перша версія була випущена в кінці 1987 році. Назва спочатку розшифровувалася як «Nemocnica na Okraji Disku» («Лікарня на краю диска», перифраз назви популярного тоді в Чехословаччині телесеріалу «Лікарня на околиці міста»).

NOD32 — це комплексне антивірусне рішення для захисту в реальному часі. ESET NOD32 забезпечує захист від вірусів, а також від інших загроз, включаючи троянські програми, черв'яки, spyware, adware, фішинг-атак. В ESET NOD32 використовується патентована технологія ThreatSense, призначена для виявлення нових загроз, які виникають в реальному часі, шляхом аналізу виконуваних програм на наявність шкідливого коду, що дозволяє попереджати дії авторів шкідливих програм.

На рівні з базами вірусів NOD32 використовує евристичні методи, що забезпечує краще виявлення ще невідомих вірусів.

Велика частина коду антивірусу написана на мові асемблера, тому для нього характерне мале використання системних ресурсів і висока швидкість перевірки з налаштуваннями за замовчуванням.

Для керування мережею використовується програма Rаdmin.

Radmin (Remote Administrator) — програма віддаленого адміністрування ПК для платформи Microsoft Windows, яка дозволяє повноцінно працювати на декількох віддалених комп'ютерах за допомогою графічного інтерфейсу. Крім цього, програма дозволяє передавати файли і використовувати режим голосового або текстового спілкування з користувачем віддаленого комп'ютера.

Для доступу в інтернет — Internet Explorer та Google Chrome.

Microsoft Internet Explorer — графічний веб-оглядач (браузер), який розробляє корпорація Microsoft. Найперша версія побачила світ 16 серпня 1995 року. Вона була заснована на браузері Mosaic, права на який корпорація Microsoft придбала у компанії Spyglass. Починаючи з версії 3.0, Microsoft поширювала Internet Explorer у складі операційної системи Windows, що дозволило йому швидко збільшити ринкову частку і навіть витіснити провідний колись веб-оглядач Netscape Navigator.

Google Chrome — веб-переглядач, розроблений компанією Google на основі веб-переглядача з відкритим кодом Chromium та іншого відкритого програмного забезпечення. Його програмна архітектура була створена з чистого аркуша (однак використовуючи інше програмне забезпечення з відкритим кодом, у тому числі компоненти WebKit та Mozilla) з метою задоволення поточних потреб користувачів. Нова архітектура насамперед визнає той факт, що на сьогодні більшість веб-сайтів є не просто веб-сторінками, але веб-програмами. Заявленими перевагами цієї архітектури є підвищена стабільність, швидкість, безпека, а також чистий, простий та ефективний інтерфейс користувача.

Також на комп’ютерах встановлений офісний пакет Microsoft Office.

Microsoft Office — офісний пакет, створений корпорацією Microsoft для операційних систем Microsoft Windows, Apple Mac OS X і Apple iOS. Microsoft Office також є сервером OLE об'єктів і його функції можуть використовуватися іншими застосунками, а також самими застосунками Microsoft Office. Підтримує скрипти і макроси, що написані на VBA.

До складу цього пакету входить програмне забезпечення для роботи з різними типами документів: текстами, електронними таблицями, презентаціями, базами даних тощо, а саме:

- Microsoft Office;

- Microsoft Office Outlook;

- Microsoft Office PowerPoint;

- Microsoft Office Access;

- Microsoft Office InfoPath;

- Microsoft Office Publisher;

- Microsoft Office;

- Microsoft Office Project;

- Microsoft Query;

- Microsoft Office OneNote;

- Microsoft Office Groove 2007;

- Microsoft Office SharePoint Designer;

- Microsoft Office Picture Manager;

- Microsoft Office Diagnostics;

Крім цього на деякі комп’ютери встановлено 1С:Підприємство.

Програма 1С:Підприємство – це спеціалізована об'єктно-орієнтована система керування базами даних (СКБД), призначена для автоматизації діяльності підприємства і вирішення різнопланових завдань.

?Підчас проходження практики було встановлено, що більшість комп’ютерів мережі відділу ДІТ малопотужні, застарілі та не можуть виконувати поставленні завдання.

2 СПЕЦІАЛЬНА ЧАСТИНА

2.1 Вибір апаратного та програмного забезпечення для впровадження тонких клієнтів

Для впровадження мережі на основі технології «тонкий клієнт» необхідно встановити термінальний сервер.

Термінальний сервер – сервер, що надає клієнтам обчислювальні ресурси (процесорний час, пам'ять, дисковий простір) для вирішення завдань. Технічно термінальний сервер – надпотужний спеціалізований комп'ютер (або кластер), підключений до мережі з термінальними клієнтами. Термінальний сервер служить для віддаленого обслуговування користувача з наданням робочого столу.

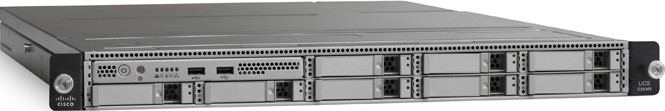

Сервер Cisco UCS C22 M3 Rack (UCS-SP5-C22E) (рисунок 9) не тільки задовольняє вимоги поставленні до термінального серверу для роботи з 48 робочими станціями, а й надає можливість для масштабування або об’єднання мереж (до 150 робочих станцій), його технічні характеристики відображені в таблиці 8.

Рисунок 9 – Термінальний сервер Cisco UCS C22 M3 Rack (UCS-SP5-C22E)

Таблиця 8 – Технічні характеристики термінального серверу Cisco UCS C22 M3 Rack (UCS-SP5-C22E)

В якості терміналів може використовуватися звичайний комп’ютер без жорсткого диску або спеціальні рішення – тонкі клієнти.

Тонкий клієнт (ТК) – пристрій вводу та відображення інформації (термінал). Фізично ТК – це компактний та безшумний (використовується пасивне охолодження (без вентилятору) та відсутній жорсткий диск (замість нього іноді використовують Disk on Module (DOM) – пристрій, що виконує функції жорсткого диску, але реалізоване на модулі флеш-пам'яті)) комп’ютер.

Оскільки більшість ПК застаріли і мають погану відмовостійкість та велику споживчу потужність, то для економії на електроенергії та ремонті їх потрібно замінити на нові – надійніші та економічні. Для цього замінимо всі ПК на ТК.

Зберемо ТК самостійно. Для цього використаємо надійну та компактну материнську плату формату Mini-ITX – ASUS AM1I-A (рисунок 10).

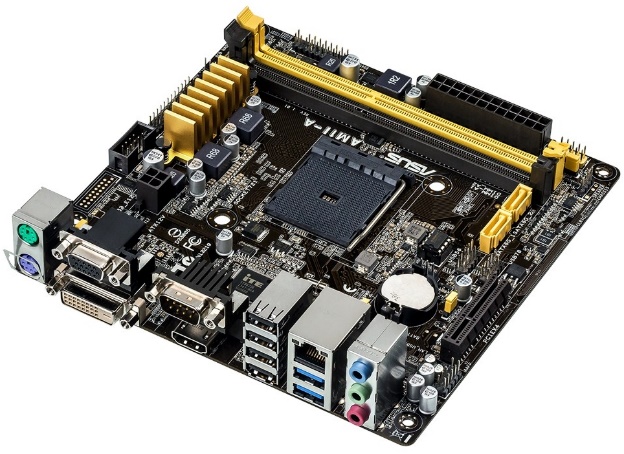

Рисунок 10 – Материнська плата ASUS AM1I-A

Материнська плата має сокет АМ1 з підтримкою процесорів AMD AM1 Athlon та Sempron. В якості процесора для тонких клієнтів підійде 2 ядерний процесор AMD Sempron 2650 SD2650JAHMBOX (рисунок 11) з інтегрованим графічним ядром Radeon HD 8240.

Рисунок 11 – Процесор AMD Sempron 2650 SD2650JAHMBOX

Двох гігабайта оперативної пам’яті Kingston KVR1333D3N9/2G (рисунок 12) достатньо для виконання поставлених завдань.

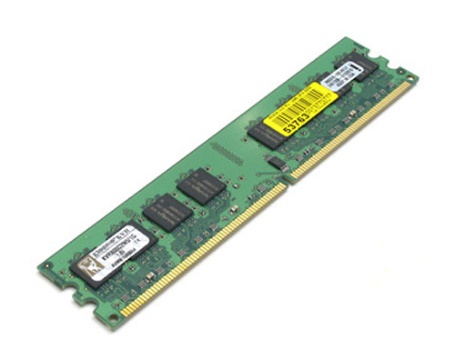

Рисунок 12 – Оперативна пам’ять Kingston KVR1333D3N9/2G

Всі комплектуючі помістимо в компактній корпус DTS E-3015 (рисунок 13) з зовнішнім блоком живлення.

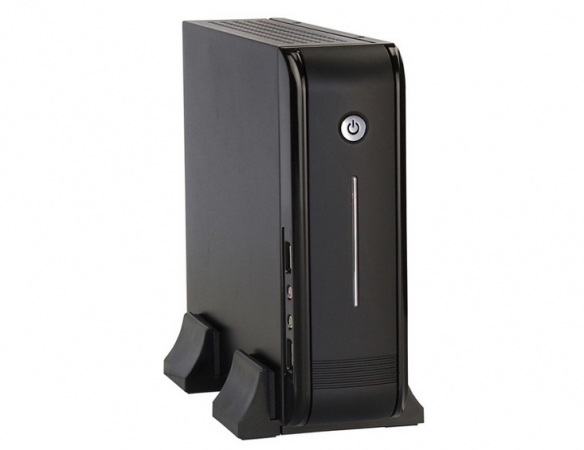

Рисунок 13 – Корпус DTS E-3015

Всі технічні характеристики комплектуючих ТК відображенні в таблиці 9.

Таблиця 9 – Технічна характеристики комплектуючих

Також для підвищення продуктивності і надійності замінимо старі комутатори на нові більшої потужності Cisco SB SG500X-48 (SG500X-48-K9-G5) та Cisco SG500X-24 (SG500X-24-K9-G5), які зображенні на рисунках 14 та 15, а їх технічні характеристики відображені у таблиці 10.

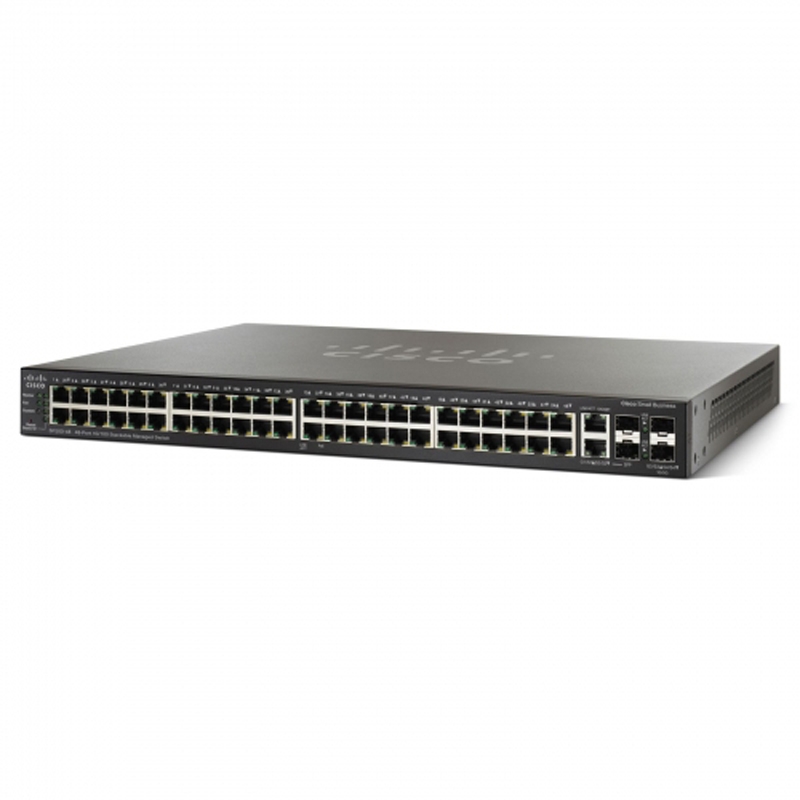

Рисунок 14 – Комутатор Cisco SB SG500X-48 (SG500X-48-K9-G5)

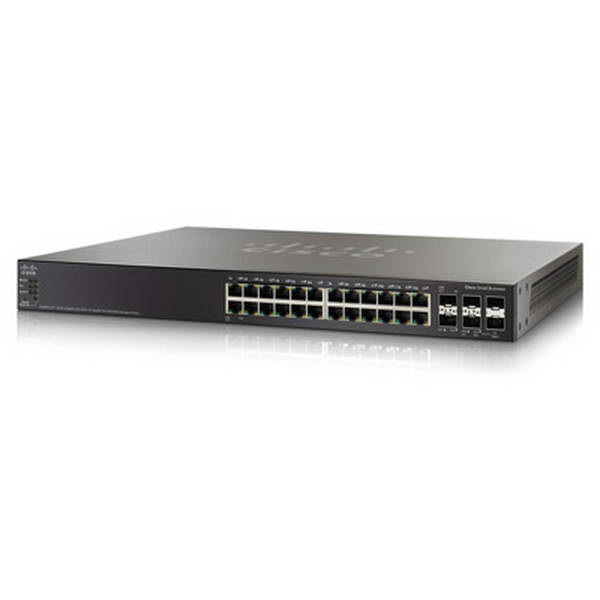

Рисунок 15 – Cisco SG500X-24 (SG500X-24-K9-G5)

Таблиця 10 – Технічні характеристики комутаторів Cisco SB SG500X-48 (SG500X-48-K9-G5) та Cisco SF300-24MP (SF300-24MP-K9-EU)

Для збереження інформації при зникненні електроживлення на сервері необхідно встановити джерело безперебійного живлення (ДБЖ) для серверу та комутаторів. Для цього підійде APC Symmetra RM 2kVA Scalable to 6kVA N+1 (рисунок 16), технічні характеристики зазначені у таблиця 11.

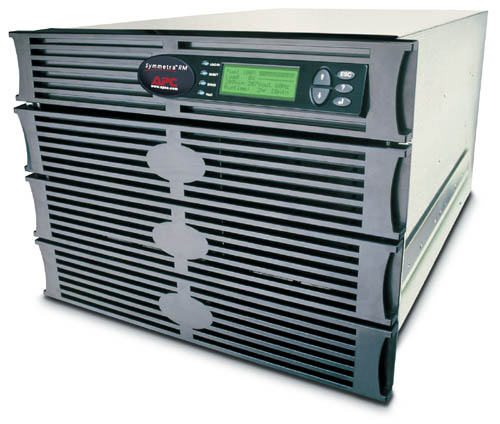

Рисунок 16 – ДБЖ APC Symmetra RM 2kVA Scalable to 6kVA N+1

Таблиця 11 – Технічні характеристики ДБЖ APC Symmetra RM 2kVA Scalable to 6kVA N +1

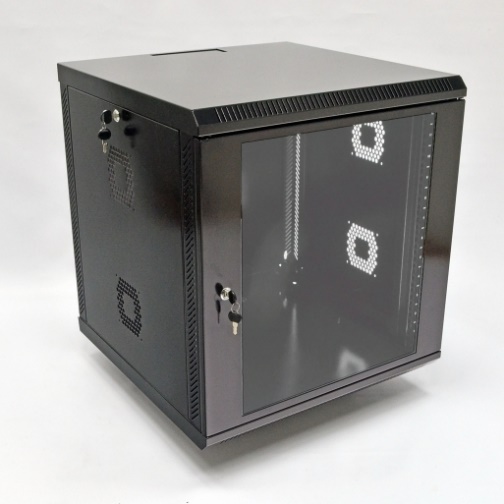

Термінальний сервер, комутатори та ДБЖ мають можливість кріплення в стійку. Для безпеки та зручного доступу до обладнання встановимо все в серверну шафу CMS MGSWA (12U, 600 х 500 х 610 мм, максимальна глибина встановлюваного обладнання: 430 мм) зображений на рисунку 17.

Рисунок 17 – Серверна шафа CMS MGSWA

Все програмне забезпечення встановлюється на термінальний сервер (самі ТК не потребують встановлення додаткового програмного забезпечення) і встановлюється в одному екземплярі (при необхідності додатково на сервер встановлюється необхідна кількість ліцензій).

Для термінального серверу необхідно встановити операційну систему Windows Server 2012 R2 Standard та придбати необхідні ліцензії вказані в таблиці 12.

Windows Server 2012 (кодове ім'я «Windows Server 8») – версія серверної операційної системи від Microsoft, що вийшла у 2012 році. Вона належить сімейству ОС Microsoft Windows. У Windows Server 2012 реалізовані інновації в області віртуалізації, мережевих технологій, систем зберігання даних і зручності роботи.

Основні удосконалення: новий користувальницький інтерфейс Metro UI. 2300 нових команд Windows PowerShell. Вдосконалений Диспетчер завдань. Тепер Server Core рекомендований варіант установки, а перемикання між режимами з класичним робочим столом і режимом Server Core може бути виконано без перевстановлення сервера. Нова роль IPAM (IP address management) для управління і аудиту адресним простором IP4 і IP6. Удосконалення в службі Active Directory. Нова версія Hyper-V. Нова файлова система ReFS (Resilient File System). Нова версія IIS 8.0 (Internet Information Services).

Таблиця 12 – Перелік ліцензій

Також на сервер необхідно встановити пакет програм MS Office 2013 Professional Plus та придбати 48 ліцензій (по одній для кожного ТК).

Програму 1С:Підприємство встановити на сервер та перенести ліцензії.

2.2 Налаштування апаратного забезпечення, програмного забезпечення

Для налаштування термінального серверу спочатку необхідно встановити ОС Windows Server 2012 R2 Standard.

Для початку встановлення ОС з USB носія необхідно в BIOS обрати завантаження з USB-HDD.

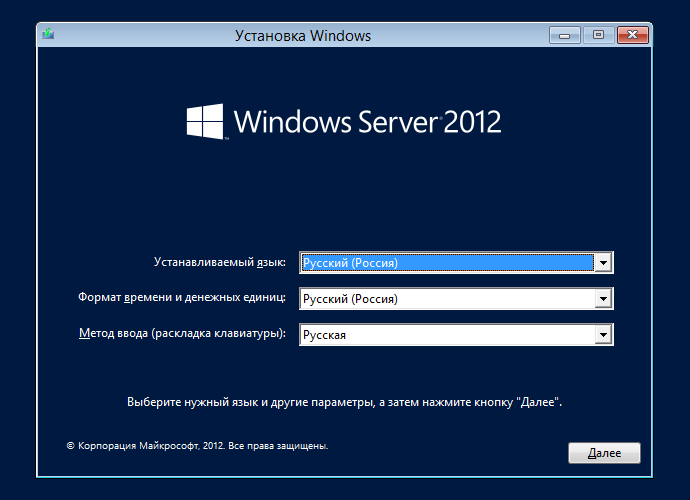

Після успішного завантаження з інсталяційного USB Windows Server 2012 R2 Standard необхідно обрати регіональні параметри та перейти далі.

Рисунок 18 – Регіональні параметри

Натиснути кнопку «Установить» (рисунок 19).

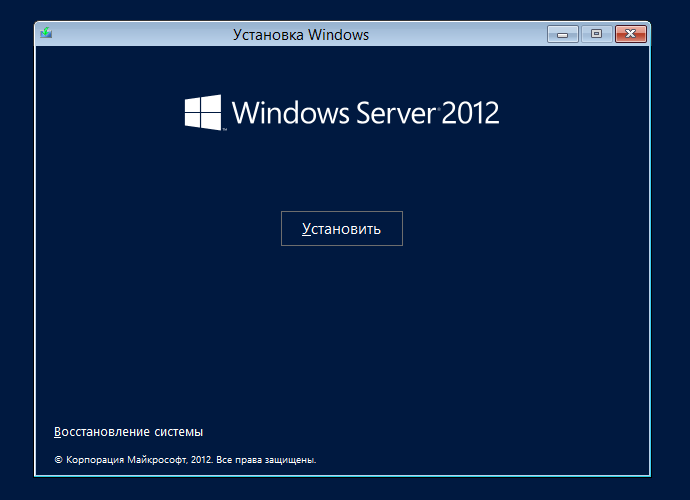

Рисунок 18 – Початок встановлення

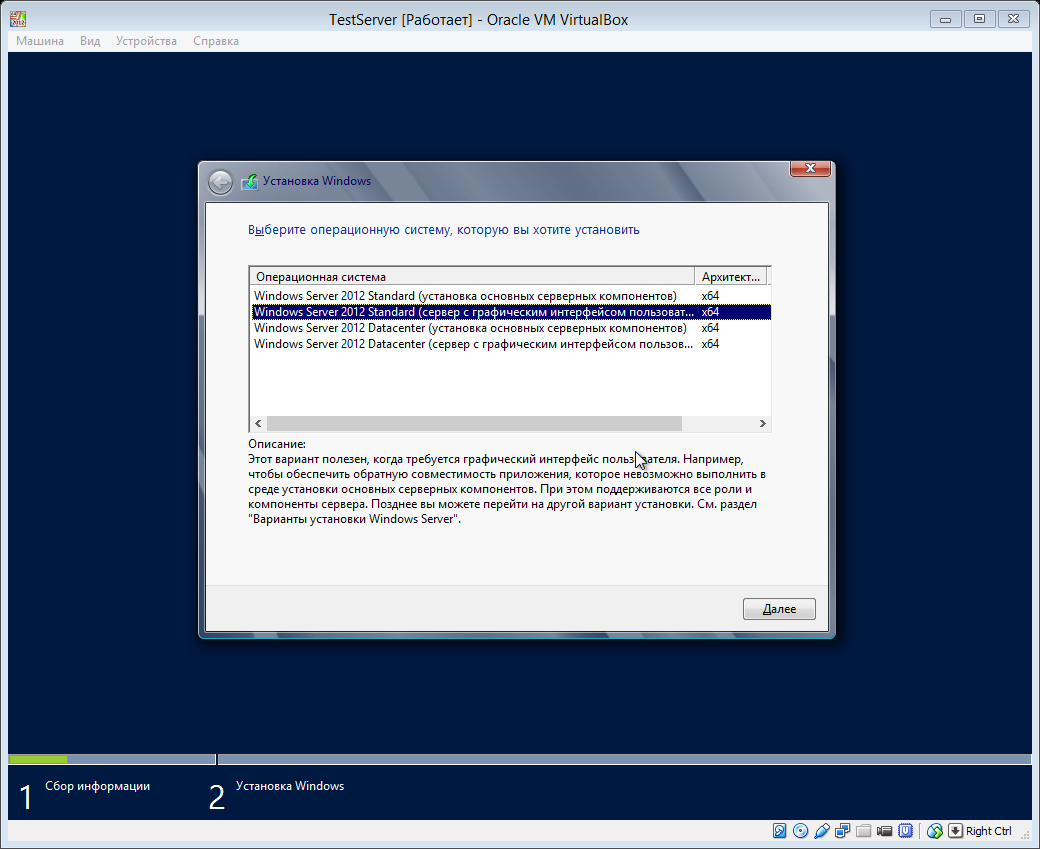

Далі необхідно обрати версію, яка буде встановлена (рисунок 19) та перейти далі.

Рисунок 19 – Вибір версії ОС

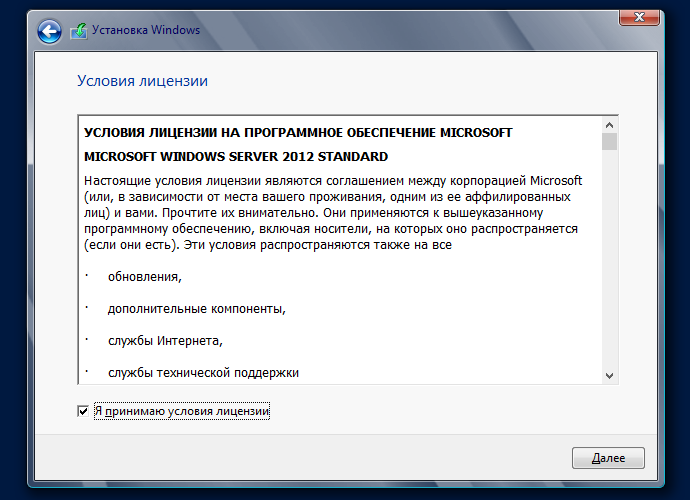

Прийняти ліцензійне угоду та перейти далі.

Рисунок 20 – Ліцензійна угода

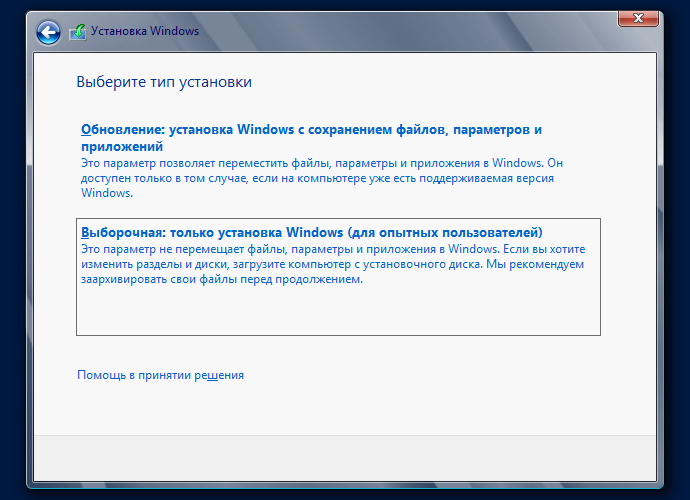

Після чого обрати тип встановлення «Выборочная: только установка Windows (для опытных пользователей)» (рисунок 21).

Рисунок 21 – Вибір типу встановлення

Потім обрати та налаштувати місце встановлення (рисунок 22).

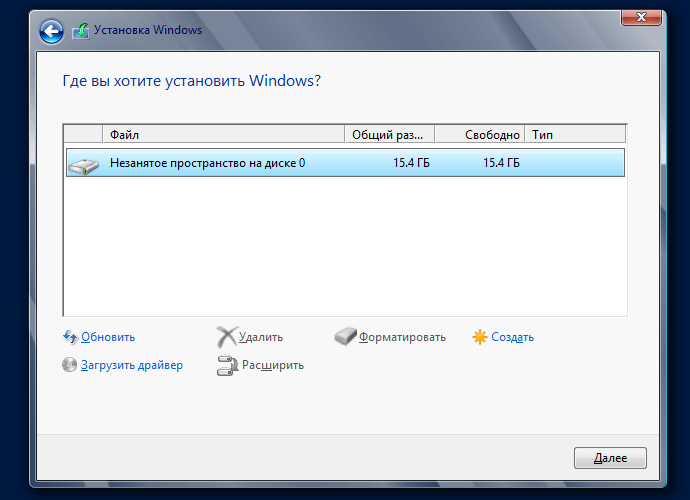

Рисунок 22 – Вибір та налаштування дискового простору

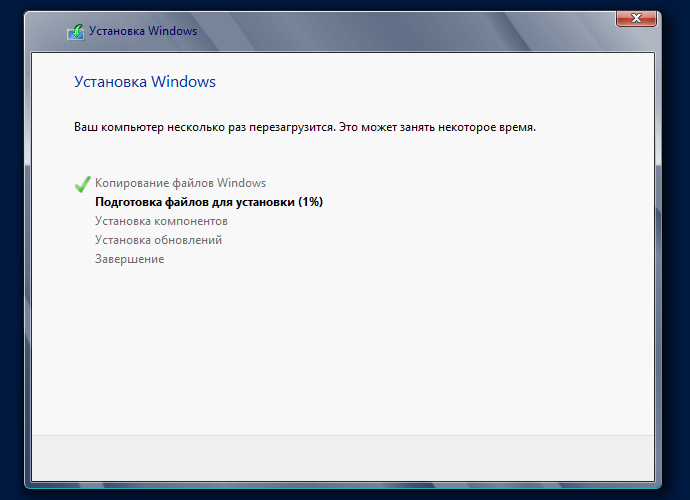

Після вибору та налаштування місця розпочнеться інсталяція ОС (рисунок 23).

Рисунок 23 – Процес інсталяції

Після завершення інсталяції встановити пароль для облікового запису адміністратору (рисунок 24) та натиснути «Готово». Після чого система готова до використання.

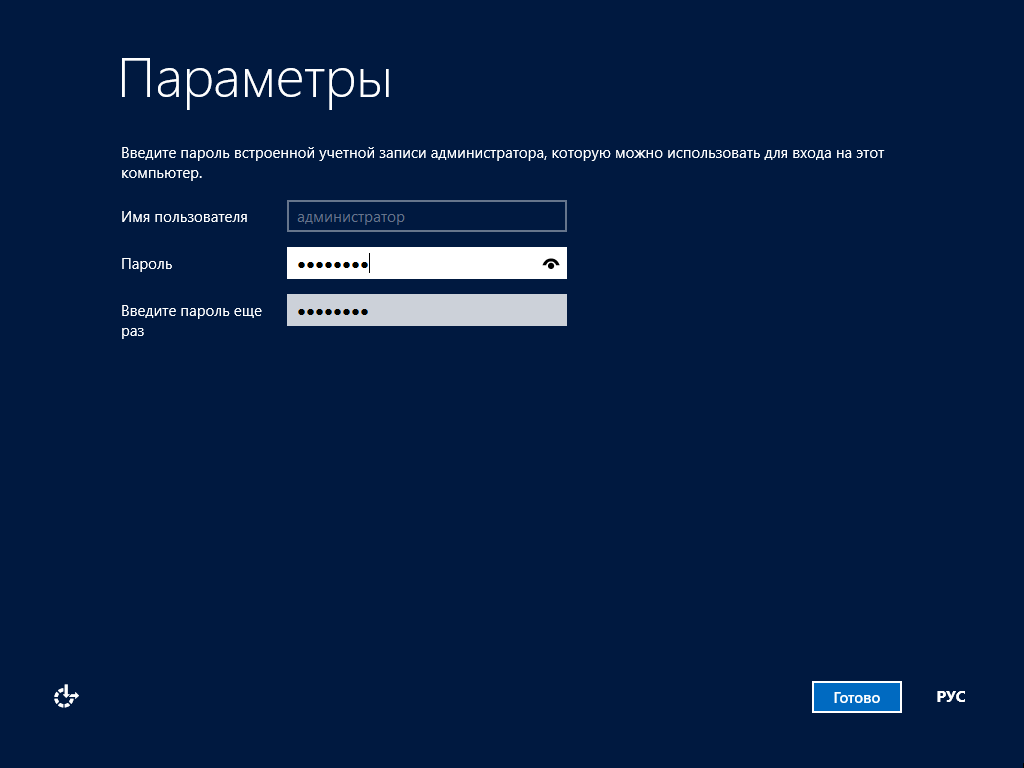

Рисунок 23 – Встановлення паролю для адміністратора

Після встановлення ОС на сервер необхідно встановити та налаштувати DHCP та TFTP сервера.

Для встановлення DHCP сервера необхідно:

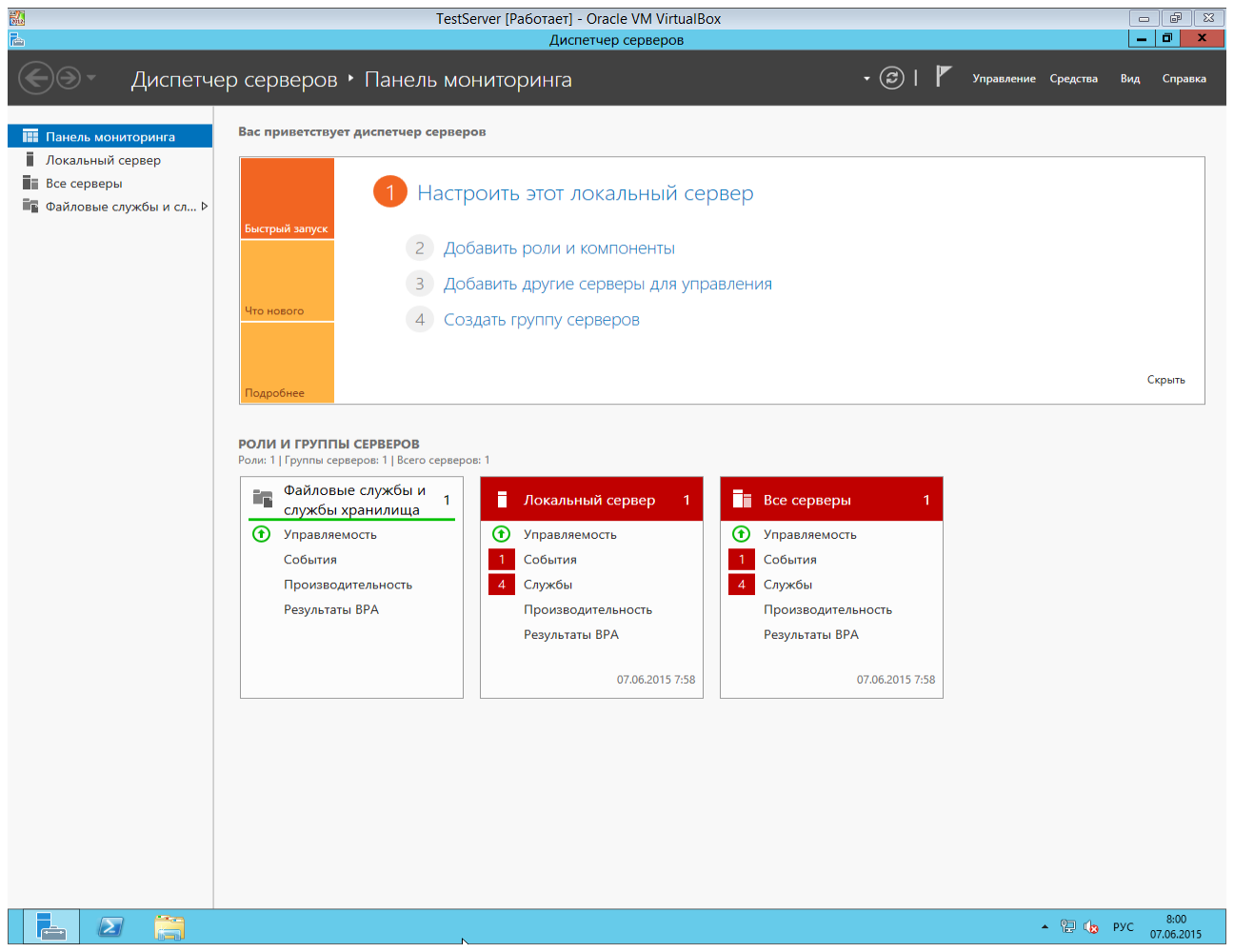

1. Відкрити «Диспетчер серверов» (рисунок 24).

Рисунок 24 – Диспетчер серверів

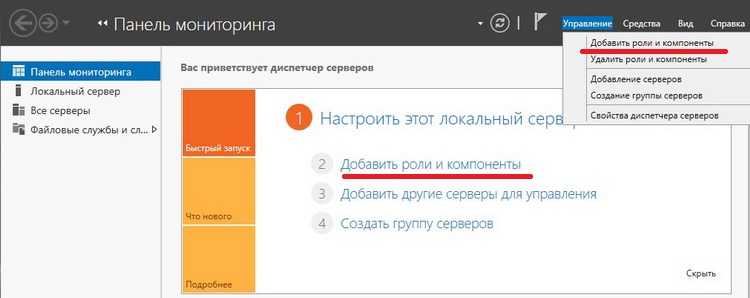

2. Натиснути «Добавить роль сервера» (рисунок 25) для відкриття майстру додавання ролей та компонентів (рисунок 26).

Рисунок 25 – Відкриття майстру додавання ролей та компонентів

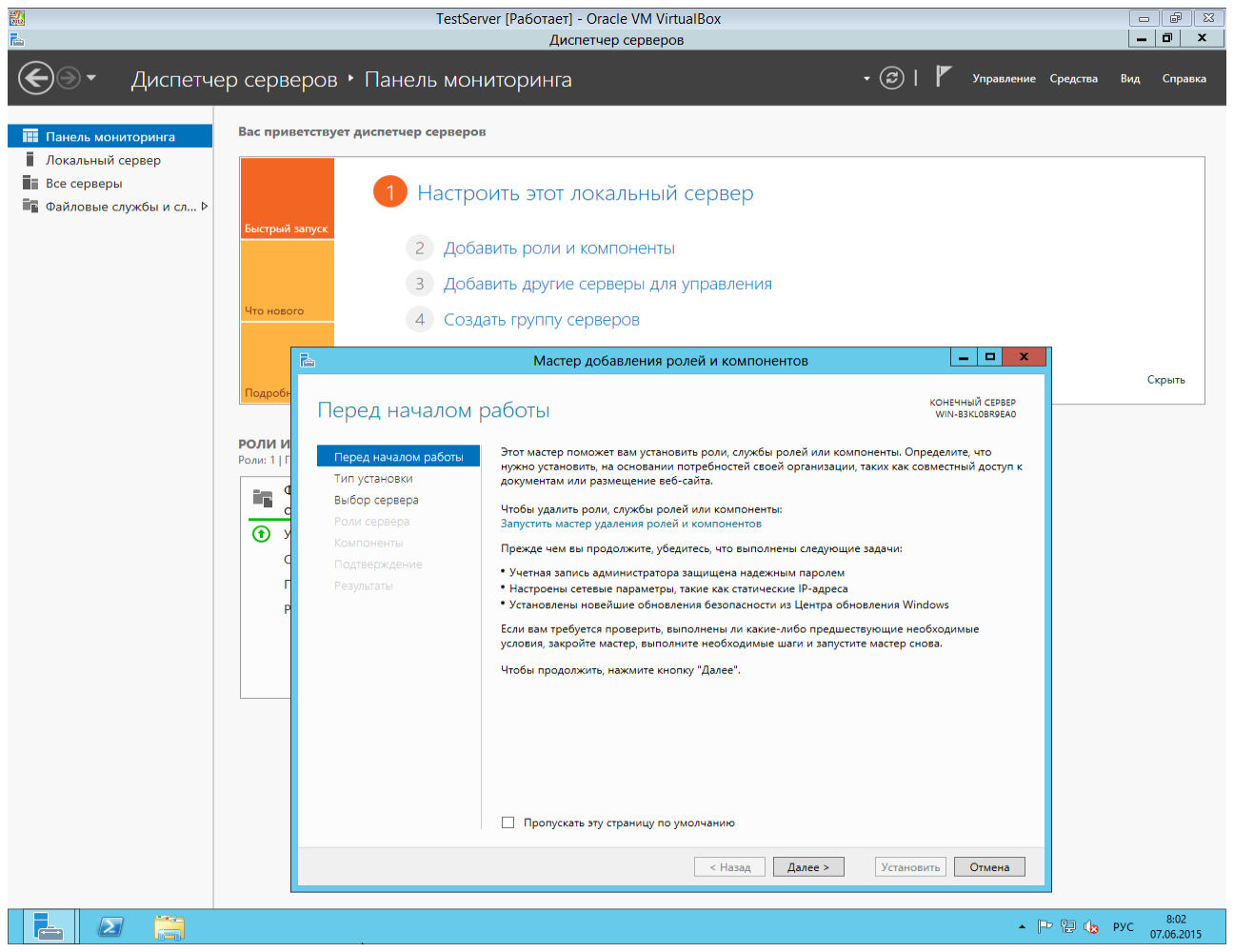

Рисунок 26 – Майстер додавання ролей та компонентів

3. Перейди далі.

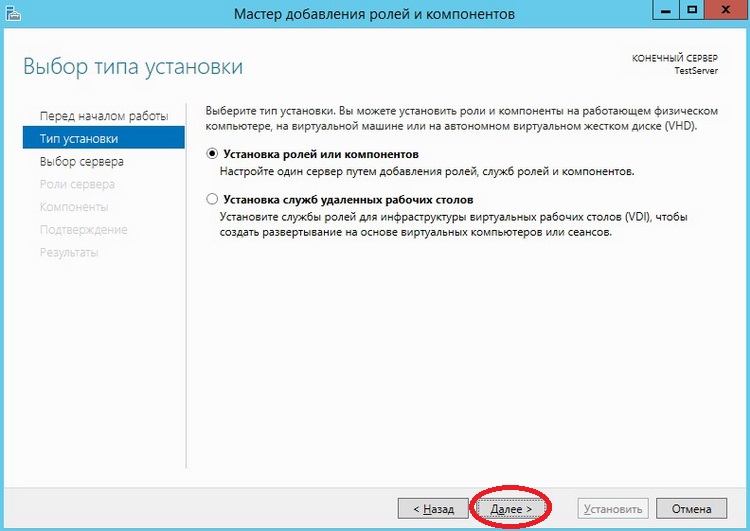

4. Обрати пункт «Установка ролей или компонентов» та перейти далі (рисунок 27).

Рисунок 27 – Тип встановлення

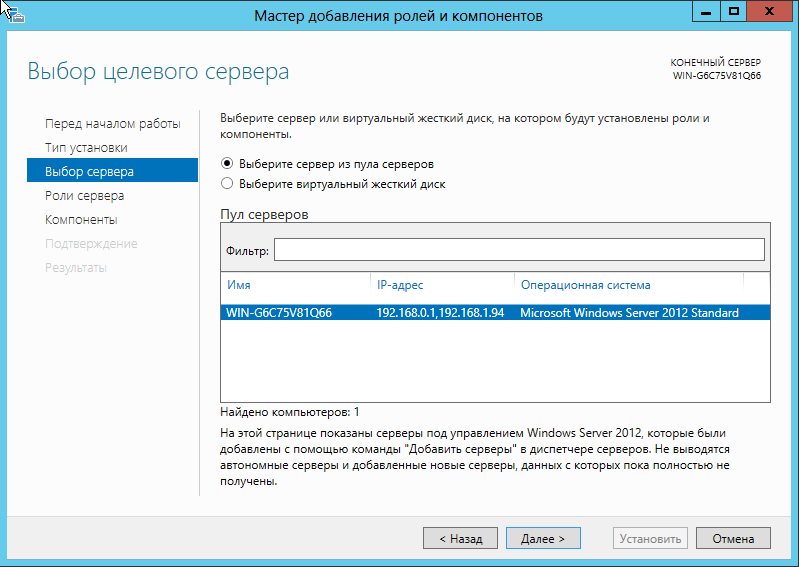

5. Потім обрати сервер та перейти далі (рисунок 28).

Рисунок 28 – Вибір серверу

6. Обрати роль DHCP-сервер (рисунок 29).

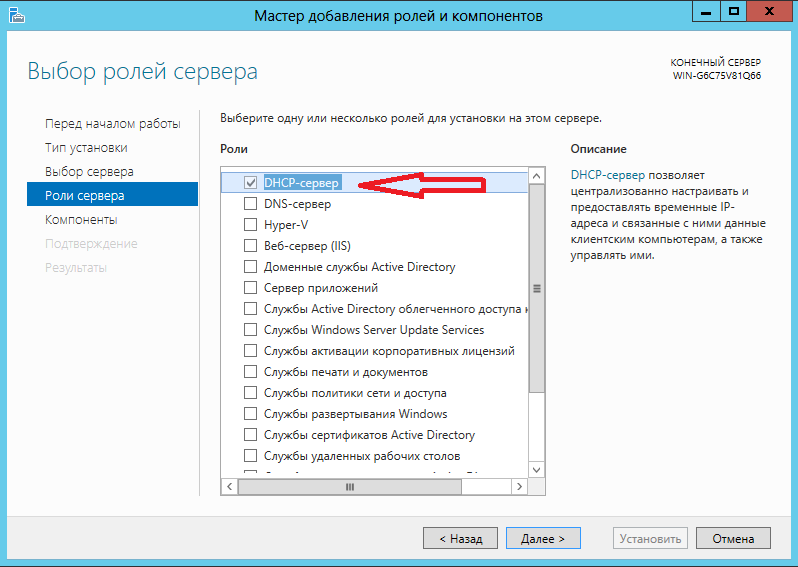

Рисунок 29 – Вибір ролі серверу

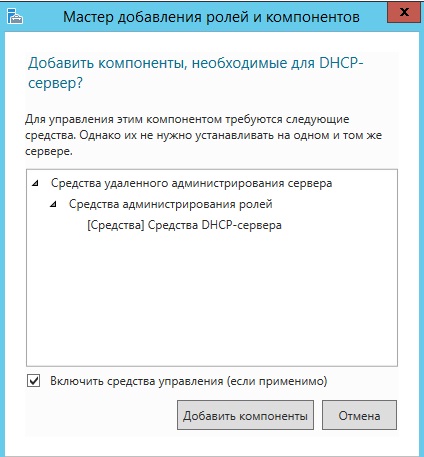

У відкритому вікні натиснути «Добавить компоненти» і після перейти далі (рисунок 30).

Рисунок 30 – Додавання компонентів

7. Обрати компоненти (рисунок 31).

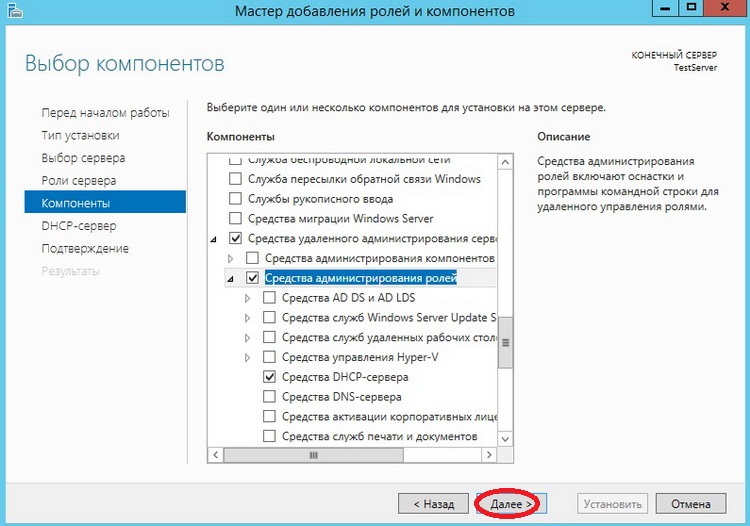

Рисунок 31 – Вибір компонентів

8. Перейти далі (рисунок 32).

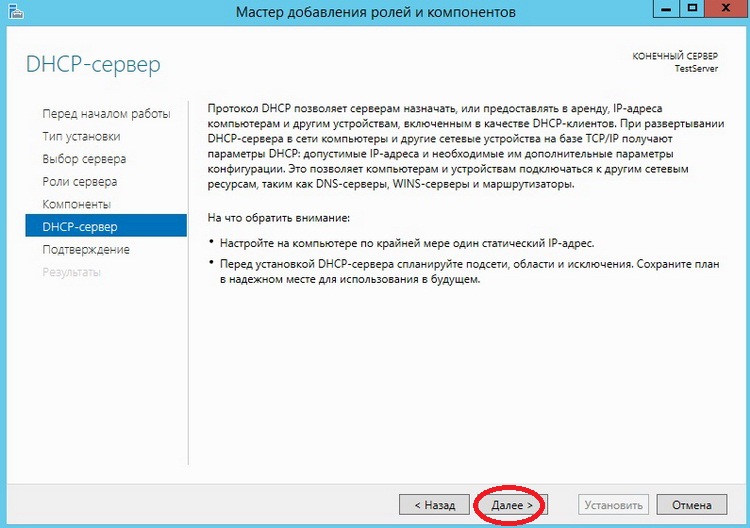

Рисунок 32 – DHCP-сервер

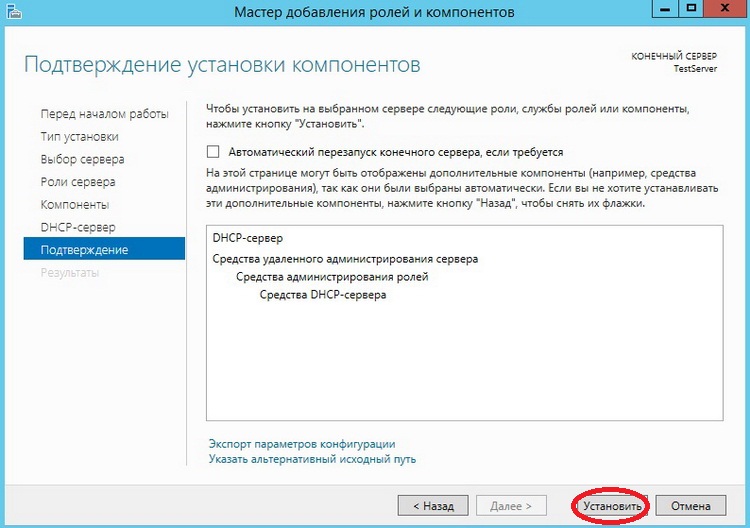

9. Натиснути «Установить» (рисунок 33).

Рисунок 33 – Підтвердження встановлення DHCP-серверу

Після завершення встановлення DHCP-серверу необхідно перейти до його налаштування.

Для налаштування DHCP-серверу потрібно:

1. Відкрити панель керування DHCP (рисунок 34).

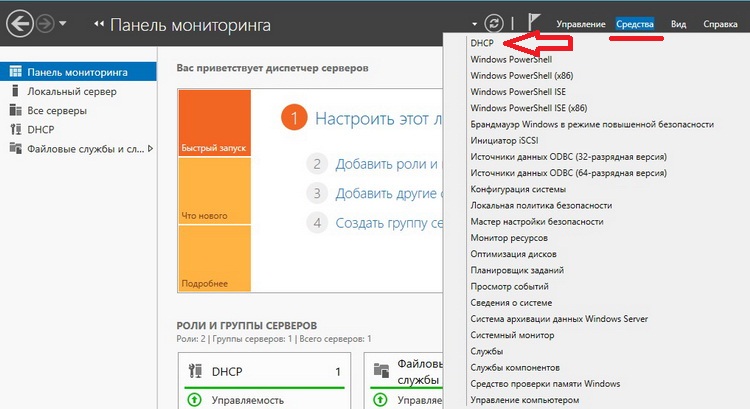

Рисунок 34 – Відкриття панелі керування DHCP

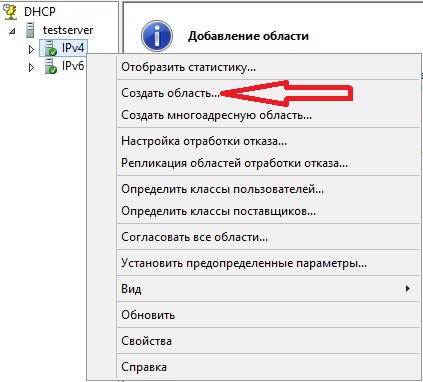

2. У відкритому вікні панелі керування DHCP потрібно відкрити майстер створення області для протоколу IPv4. Для цього необхідно обрати протокол IPv4 та за допомогою правої кнопки миші (ПКМ) викликати контекстне меню і ньому обрати «Создать область…» (рисунок 35).

Рисунок 35 – Відкриття майстра створення області

3. Після відкриття майстра створення області перейти далі (рисунок 36).

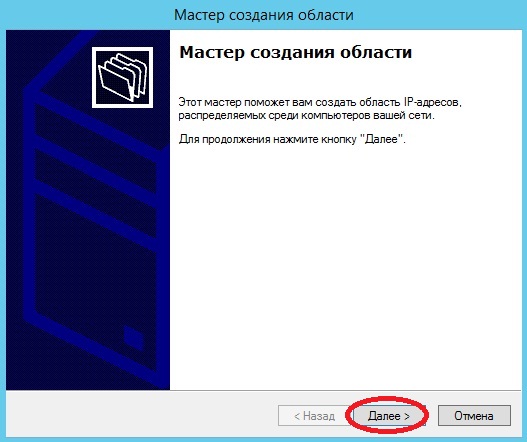

Рисунок 36 –Майстер створення області

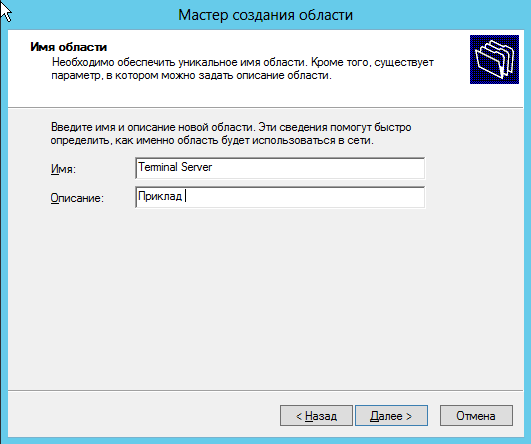

4. Задати ім’я та опис нашої області (рисунок 37) та перейти далі.

Рисунок 37 – Задання імені області

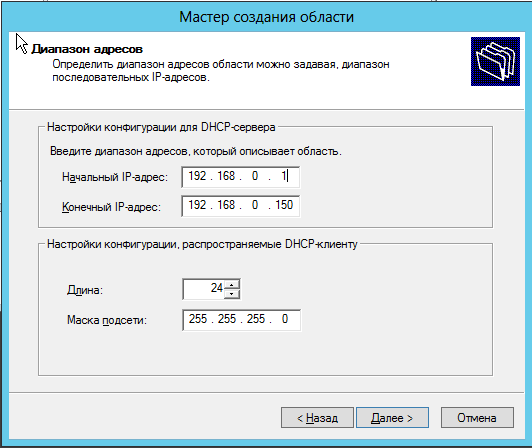

5. Задати діапазону адрес та маску підмережі (рисунок 38) та перейти далі.

Рисунок 38 – Задання діапазону адрес та маски підмережі

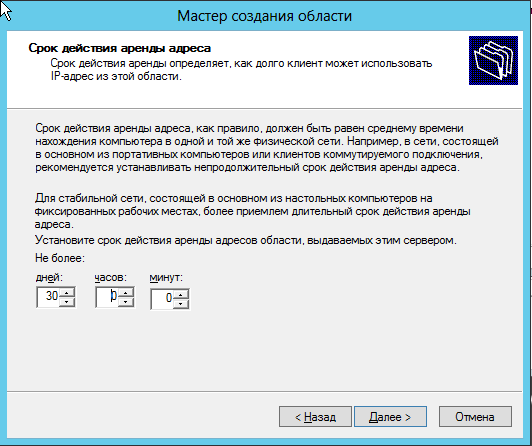

6. Обрати строк оренди адреси (рисунок 39) та перейти далі.

Рисунок 39 – Задання строку оренди IP-адреси

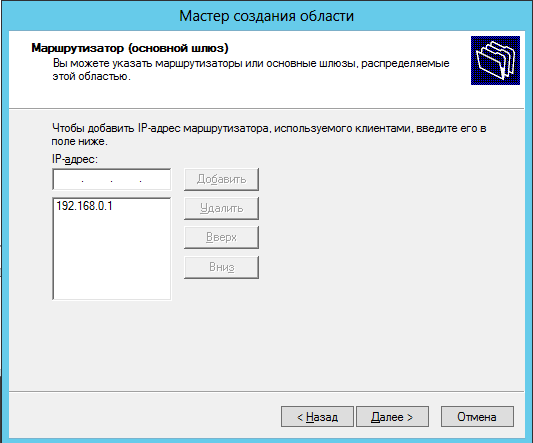

7. Вказати шлюз за замовчуванням (рисунок 40) та перейти далі.

Рисунок 40 – Задання шлюзу за замовчуванням

8. Підтвердити бажання активувати дану область (рисунок 41).

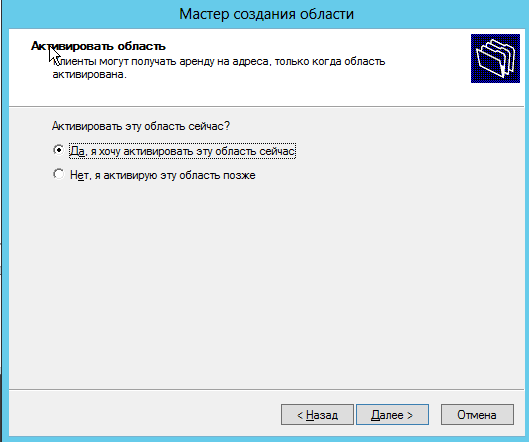

Рисунок 41 – Підтвердження активації області

9. Завершити налаштування, натиснути «Готово» (рисунок 42)

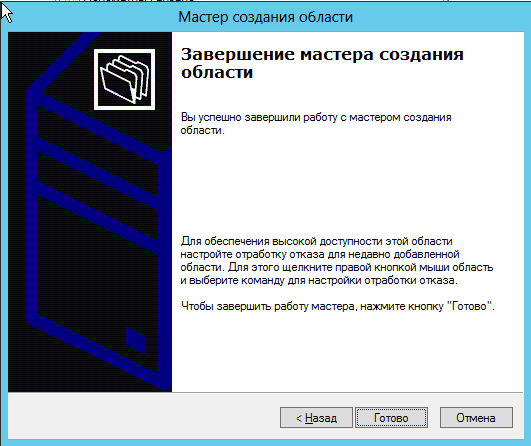

Рисунок 42 – Завершення налаштування

В якості TFTP-серверу використаємо Ponix Server LE – набір служб та програм для автоматизації налаштування тонких клієнтів, що використовують завантажувальний образ PoniX. Він включає в себе служби TFTP, веб-сервера і скрипти контрольної панелі та файли прошивки poniX з пакетами thinpj, sane, skype.

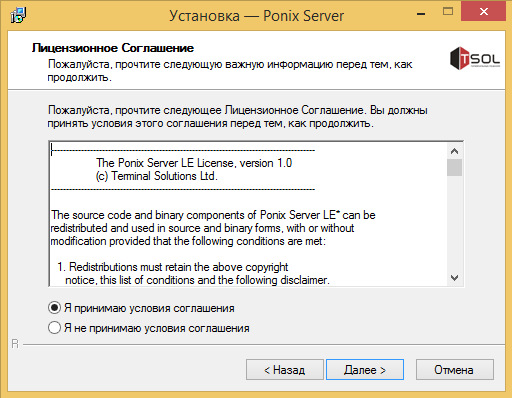

Для встановлення TFTP-серверу Ponix Server LE на термінальний сервер потрібно запустити файл інсталяції ponixserverle_1.3.1.exe. У відкритому вікні (рисунок 43) прийняти ліцензійні зобов’язання та продовжити.

Рисунок 43 – Прийняття ліцензійного зобов’язання

Після цього обрати місце встановлення (рисунок 44) та перейти далі.

Рисунок 44 – Вибір місця встановлення Ponix Server LE

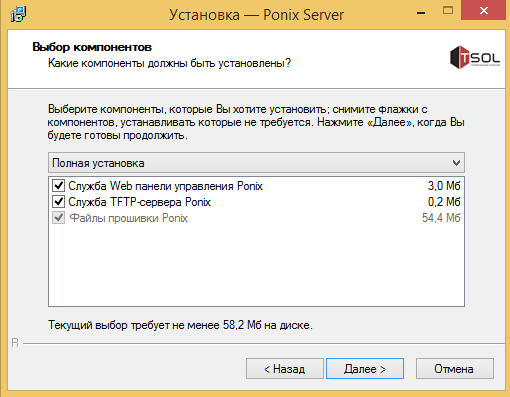

Потім обрати компоненти (рисунок 45) та натиснути «Далее».

Рисунок 45 – Вибір компонентів Ponix Server LE

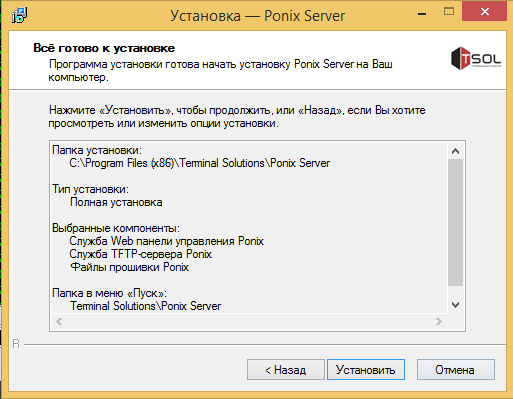

Натиснути «Установить» для встановлення Ponix Server LE (рисунок 46).

Рисунок 46 – Підтвердження інсталяції Ponix Server LE

Після завершення потрібно перейти до налаштування Ponix Server LE. Для цього можна скористатися панеллю керування та вказати параметри з рисунка 47. Далі натиснути «Применить» для застосування налаштувань.

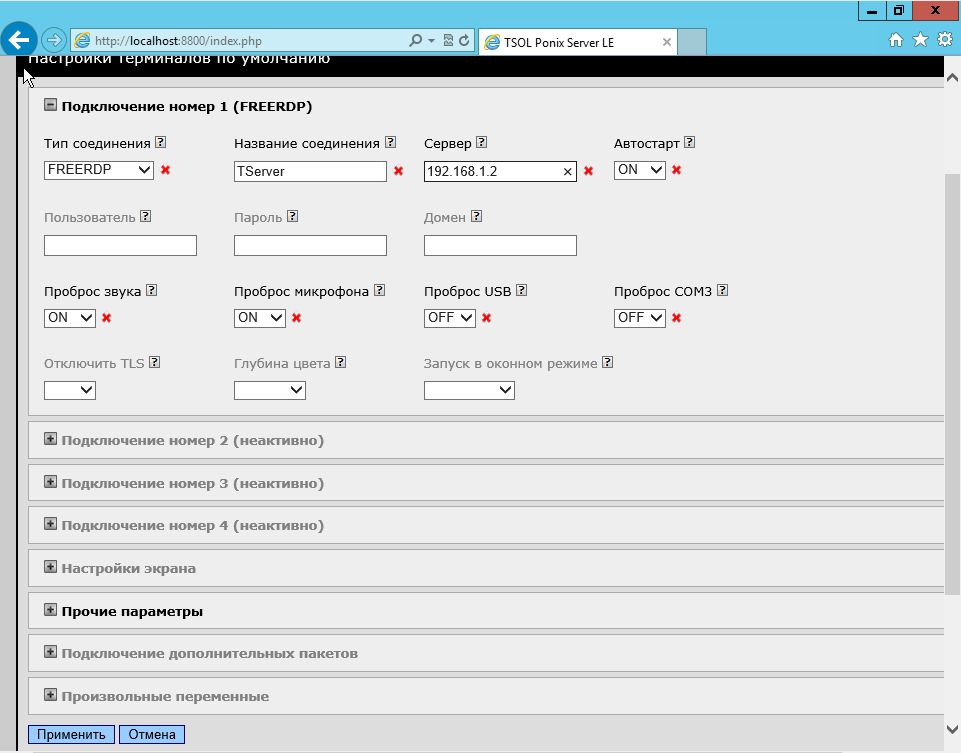

Рисунок 47 – Параметри налаштування Ponix Server LE

Після завершення налаштувань Ponix Server LE потрібно налаштування DHCP сервера для видачі TFTP параметрів.

Для цього необхідно відкрити панель керування DHCP (рисунок 34) та розгорнути дерево в контекстному меню, обрати «Параметры области» для встановленої нами раніше області та додати туди параметри (рисунок 48):

- «066 Имя узла сервера загрузки» (задати йому IP адреса сервера, на який було встановлено Ponix Server LE);

- «067 Имя файла загрузки»(задати його рівним «pxelinux.0»).

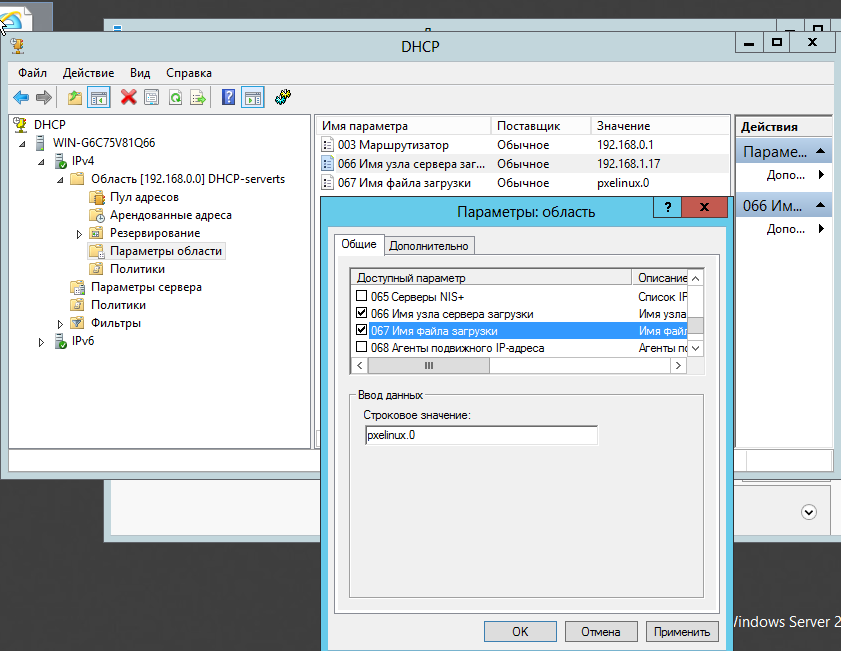

Рисунок 48 – Налаштування DHCP сервера для видачі TFTP параметрів.

Після цього налаштування термінального серверу завершено.

Сам тонкий клієнт не потребує налаштування, окрім налаштування BIOS на завантаження з мережі (PXE).

2.3 Прогнозована оцінка функціонування комп’ютерної мережі на базі тонких клієнтів

3 ОРГАНІЗАЦІЯ ВИРОБНИЦТВА

3.1 Розрахунок кількості обладнання

Для побудови мережі на основі технології «тонкий клієнт» необхідно закупити обладнання та програмне забезпечення (ПЗ) вказане у таблицях 1[a1] 3[a2] та 14 відповідно.

Таблиця 13 – Перелік обладнання

Таблиця 14 – Перелік програмного забезпечення

Розрахуємо вартість обладнання за формулою:

В_об = Ц_{заг. об} + З_тр,(1)

де Ц_{заг. об} – оптова ціна обладнання;

З_тр – затрати на транспортування і монтаж, 10%;

Розраховуємо вартість тонких клієнтів:

З_тр1 = 401280 * 0,1 = 40128 грн

В_об1= 401280 + 40128 = 441408 грн

Розрахунок термінального серверу:

З_тр2 = 75353 * 0,1 = 7535,3 грн

В_об2 = 75353 + 7535,3 = 82888,3 грн

Розрахунок вартості комутаторів:

З_тр3 = 51129 * 0,1 = 5112,9 грн

В_об3 = 51129 + 5112,9 = 50553,8 грн

З_тр4 = 30644 * 0,1= 3064,4 грн

В_об4 = 30644 + 3064,4 = 33708,4 грн

Розрахунок вартості ДБЖ:

З_тр5 =67850 * 0,1 = 6785 грн

В_об5 =67850 + 6785 = 74635 грн

Розрахунок вартості серверної шафи:

З_тр6 =2920 * 0,1 = 292 грн

В_об6 =2920 + 292 = 3212 грн

Розрахунок загальної вартості обладнання:

В_{об. заг.} = 441408 + 82888,3 + 50553,8 + 33708,4 + 74635 + 3212 = 686405,5 грн.

Розрахуємо амортизацію для обладнання за формулою:

А_{м об.} = (В_заг - Л_в )/Н_тс, (2[a3] )

де Л_в – ліквідаційна вартість;

Н_тс – нормативний термін служби.

А_{м об} =(686405,5 – 52432) / 12 =52831,13 грн

Розрахуємо амортизацію для програмного забезпечення за формулою:

А_{м пз} = (Ц_{пз заг} - Л_в )/Н_тс, (3)

де Ц_{пз заг} – загальна ціна ПЗ;

Л_в – ліквідаційна вартість;

Н_тс – нормативний термін служби

А_{м пз} = (515252 - 42937,67) / 12 = 39359,53 грн

Розрахуємо суму амортизаційних відрахувань за формулою:

А_м = А_{м об} + А_{м пз}, (4)

А_м = 52831,13 + 39359,53 = 92190,66 грн

3.2 Розрахунок балансу робочого часу

В даному розділі проведено розрахунки балансу робочого часу, вони представлені в таблиці 2.

Працівники, що обслуговують комп’ютерні системи та мережі, працюють в одну зміну перервним графіком.

Таблиця 15 – Баланс робочого часу

Ефективний фонд часу знаходимо за формулою:

F_еф = (Н_фрч - Н) * n_зм * Т_зм , (5)

де F_еф - ефективний фонд часу;

Н_фрч – номінальний фонд часу;

Н – невиходи на роботу;

n_зм – кількість змін;

Т_зм – тривалість робочого дня.

F_еф =(251-34)*8= 1736 год/рік.

Для обслуговування мережі на основі технології тонкий клієнт достатньо одного системного адміністратора.

3.3 Розрахунок фонду заробітної плати виробничого персоналу

Оплата праці персоналу – це заробіток, обчислений у грошовому виразі.

Оплата праці складається :

- основна заробітна плата працівника залежить від результатів його праці і визначається за рахунок годинної тарифної ставки і фонду відпрацьованого робочого часу.

- додаткова заробітна плата залежить від кінцевих результатів роботи працівника та підприємства в цілому, працівникові виплачується премія.

Премія розраховується в розмірі 20-40% від основної заробітної плати (приймаємо 20%).

Відрахування на єдиний внесок на загальнообов’язкове державне соціальне страхування беруться в розмірі 37,5% від основної та додаткової заробітної плати.

Розраховуємо основну заробітну плату робітничого персоналу:

О_зп = Е_фч*Т_с (6)

де Е_фч - ефективний фонд часу, год;

Т_с - тарифна ставка грн.

Премію розраховуємо за формулою:

Д_зп = О_зп *20% (7)

Відрахування на єдине загальнообов’язкове державне соціальне страхування:

В_сп = (О_зп + Д_зп) * 37,5% ([a4] 8)

Визначення фонду заробітної плати системного адміністратора:

О_зп =1736*25=43400 грн

Д_зп =43400*0.2=8680 грн

В_сп =(43400+8680)*0, 375=19530 грн

Розрахунки зводимо в таблицю 3.

Таблиця 3 – Річний фонд заробітної плати

4 ЕКОНОМІКА ПІДРИЄМСТВА

4.1 Розрахунок витрат на утримання і експлуатацію обладнання

Витрати на утримання і експлуатацію обладнання представляють собою суму:

- амортизаційних відрахувань;

- річних витрат на електроенергію;

- витрат на допоміжні матеріали;

- 5% на одиницю обладнання на поточний ремонт.

Річні витрати електроенергії Розраховуємо за формулою:

W_e = (N_уст*F_еф*K_з*N_о)/(К_с*К_є) (9)

де N_уст – встановлена потужність мережі на ділянці (кВт);

F_еф - дійсний фонд робочого часу;

K_з – коефіцієнт завантаження 0,75;

N_о – коефіцієнт одночасної роботи обладнання 0,7;

К_с – коефіцієнт витрат в електромережі 0,95;

К_є – ККД електрообладнання 0,9.

Встановлена потужність мережі на дільниці:

N_уст = Р_пк*О_р+Р_д. (1[a5] 0)

де Р_пк – потужність ПК;

Р_д – потужність допоміжного обладнання.

Потужність одного тонкого клієнта становить 120 Вт, а потужність допоміжного обладнання разом становить 1565 Вт.

Встановлена потужність мережі становить:

N_уст = 65*45+1565=4490 Вт=4,49 кВт

W_e = (4490*1736*0,75*0,7)/(0,95*0,9)= 4786182,46 Вт = 4786,18 кВт

Визначимо вартість електроенергії за формулою:

С_е = Ц_ч*W_e (11)

де Ц_ч – вартість одного кВт/год електроенергії (1,48 грн.)

С_е =1,48*4786,18= 7083,55 грн

Затрати на поточний ремонт складають 5% від вартості обладнання:

В_пр = Ц_заг* 0,0(12)

В_пр = 629176 * 0,05 = 31458,8 грн.

Розраховуємо загальні витрати на утримання і експлуатацію обладнання за формулою:

В_ео=А_м+С_е +В_пр (1[a6] 3)

В_ео= 92190,66 + 7083,55 + 31458,8 = 130733,01 грн.

Визначаємо поточні витрати на обслуговування мережі і відображаємо результати у таблиці 4.

Таблиця 4 – Поточні витрати на обслуговування мережі

Розрахунок загальновиробничих витрат визначається у процентному відношенні від основної заробітної плати основних виробничих робітників і складає 20%.

В_зв= (О_зп*20)/100 (1[a7] 4)

В_зв=(52080*20)/100 = 10416 грн.

Технічна собівартість включає поточні і загальновиробничі витрати і вираховується за формулою:

Т_С=В_п+В_зв, (1[a8] 5)

Т_С = 202343,01 + 10416 = 212759,01 грн.

Поза виробничі витрати становлять 10% від технічної собівартості.

В_пв = (Т_С * 10) / 100 (16)

В_пв = (212759,01 * 10)/100= 21275,9 грн.

Повна технічна собівартість визначається як сума технічної собівартості та поза виробничих витрат.

Т_сп= Т_С+ В_пв (17)

Т_сп = 212759,01 +21275,9 = 234034,91 грн.

4.2 Техніко-економічні показники роботи мережі

Дійсний фонд робочого часу вираховується за формулою:

Д_феч=Е_фч*К_з ,([a9] 18)

де Е_фч – ефективний фонд робочого часу;

К_з – коефіцієнт завантаження 0,75.

Д_феч =1736*0,75=1302 год

Всі розрахунки зводимо в таблицю 5.

Таблиця 5 - Техніко-економічні показники роботи мережі

Розраховуємо базовий варіант собівартості технологічного процесу в процентному відношенні на 20% більше за проектний.

Отже базова технічна собівартість вираховується за формулою:

Б_тс = Т_сп + (Т_сп * 20) /100 (19)

Б_тс = 254797,72 + (254797,72 * 20) / 100 = 305757,26 грн

В ході написання економічної частини дипломного проекту було розраховано амортизацію, розраховано баланс робочого часу та заробітну плату обслуговуючого персоналу, розраховано витрат на утримання і експлуатацію обладнання та вирахувані техніко-економічні показники роботи мережі.

В ході проектування мережі на основі технології «тонкий клієнт» були виявлені такі економічні переваги: економія витрат на електроенергію, економія обслуговуючого персоналу, економія на поточний і кап. ремонт

5 ОХОРОНА ПРАЦІ

[a1]Изменить номер таблицы

[a2]

[a3]

[a4]

[a5]

[a6]

[a7]

[a8]

[a9]
