2. У тонких болтов (М1,6…М5) резьба нарезана на всей длине стержня.
3. Болты с размерами длин, заключенных в скобки, применять не рекомендуется.
2. ВИНТЫ
Примечания:
1. Стандартную длину l винта выбирают из ряда, мм: 2; (2,5) 3; (3,5); 4; 5; 6; (7); 8; 9; 10; 11; 12; (13); 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; (42); 45; (48); 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; 110; 120.
2. Если длина резьбы b больше длины винта l, то резьба нарезана по всей длине стержня.
3. Размеры шлица выбирают по ГОСТ 24669-
4. Радиусы под головкой винта выбирают по ГОСТ 24670-81. Размеры фасок выбирают по ГОСТ 10549-80

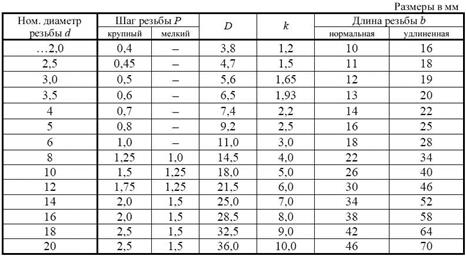

6. Стандарт устанавливает размеры винтов с диаметром резьбы d= 1…20 мм.
7. Изделие изготовляется в единственном исполнении.
8. Длины винтов, заключенных в скобки, применять не рекомендуется.
Примеры условного обозначения:
1. Винт класса точности А (повышенной точности), с диаметром резьбы d = 10 мм, с шагом резьбы P = 1,5 мм, длиной l = 50 мм, с нормальной длиной резьбы b:

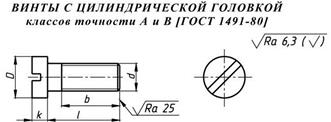

Винт А.М10×1,5×50 … ГОСТ 1491-80.
2. То же, класса точности В (нормальной точности), с шагом резьбы P = 1,25 мм, с удлиненной резьбой b = 40 мм:
Винт М10×1,25×50 – 40 … ГОСТ 1491-80.
Примечания:
1. Стандартную длину l винта выбирают из ряда, мм: 2; (2,5) 3; (3,5); 4; 5; 6; (7); 8; 9; 10; 11; 12; (13); 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; (42); 45; (48); 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; 110; 120.
2. Если длина резьбы b больше длины винта l, то резьба нарезана по всей длине стержня.
3. Размеры шлица выбирают по ГОСТ 24669-81
4. Радиусы под головкой винта выбирают по ГОСТ 24670-81
5. Размеры фасок выбирают по ГОСТ 10549-80
6. Стандарт устанавливает размеры винтов с диаметром резьбы d= 1…20 мм.
7. Изделие изготовляется в двух исполнениях. Головки винтов исполнения 2 имеют крестообразный щлиц, размеры которого выбирают по ГОСТ 10753-86.
8. Длины винтов, заключенных в скобки, применять не рекомендуется.
Примеры условного обозначения:
1. Винт класса точности А (повышенной точности), с диаметром резьбы d = 10 мм, с шагом резьбы P = 1,5 мм, длиной l = 50 мм, с нормальной длиной резьбы b:

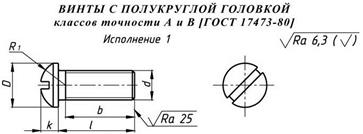

Винт А.М10×1,5×50 … ГОСТ 17473-80.
2. То же, класса точности В (нормальной точности), с шагом резьбы P = 1,25 мм, с удлиненной резьбой b = 40 мм:
Винт М10×1,25×50 – 40 … ГОСТ 17473-80.

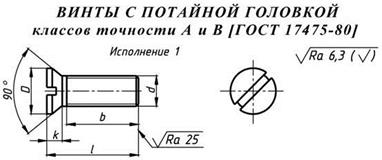

Примечания:
1. Стандартную длину l винта выбирают из ряда, мм: 2; (2,5) 3; (3,5); 4; 5; 6; (7); 8; 9; 10; 11; 12; (13); 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; (42); 45; (48); 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; 110; 120.
