Обозначение типов резьб
| № | Тип резьбы и номер стандарта | Буквенное обозначение | Составные части обозначения | Пример |
| 1 | Метрическая ГОСТ 8724-81 с крупным шагом | М | Наружный диаметр, мм | М12 |
| с мелким шагом | Наружный диаметр и шаг, мм | М12х1 | ||
| многозаходная | Наружный диаметр, величина хода, обозначение шага (Р) и шаг, мм | М20х3(Р1) | ||
| левая | Добавляются латинские буквы LH | М12LH М20 х 3 (Р1)LH | ||
| 2 | Метрическая коническая ГОСТ 25229-82 | МК | Номинальный диаметр и шаг, мм | МК20 х 1,5 |
| 3 | Трапецеидальная однозаходная ГОСТ 24738-81 | Tr | Наружный диаметр и шаг, мм | Tr40 х 7 |
| 4 | Упорная ГОСТ 10177-82 однозаходная | S | Крупный диаметр и шаг, мм | S80 х 10 |
| 5 | Трубная цилиндрическая ГОСТ 6357-81 | G | Обозначение размера резьбы в дюймах |
|
| 6 | Трубная коническая ГОСТ 6211-81 наружная | R | Обозначение размера резьбы в дюймах |
|
| внутренняя | R с |
| ||
| внутренняя цилиндрическая | R р |
| ||
| 7 | Коническая дюймовая с углом 60о, ГОСТ 6111-52 | K | Обозначение размера резьбы в дюймах, номер стандарта |
ГОСТ 6111-52
|
| 8 | Коническая вентилей и баллонов для газов ГОСТ 9909-81 | W | Номинальный размер, мм | W19,2 |
| 9 | Круглая | Rd | Наружный диаметр, мм | Rd16 |
Приложение 3

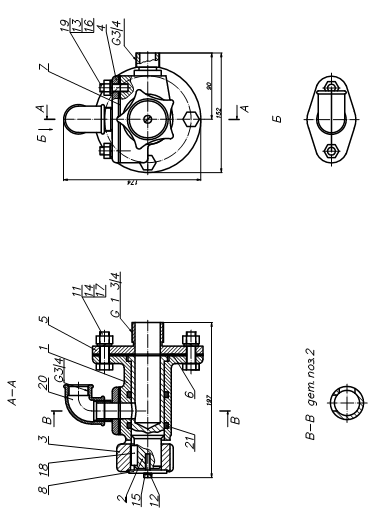

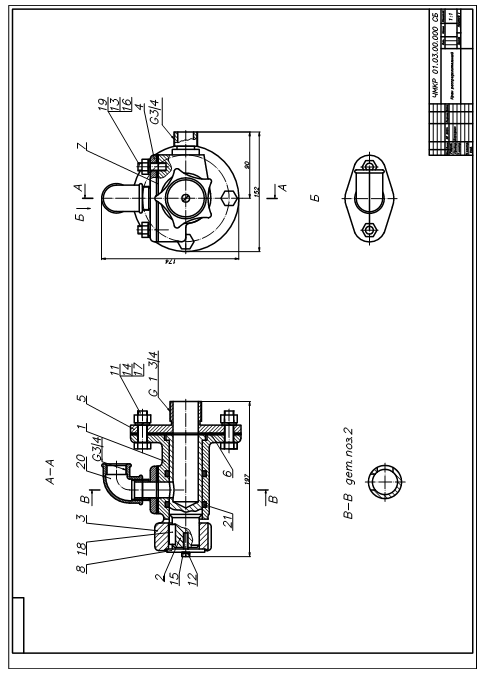

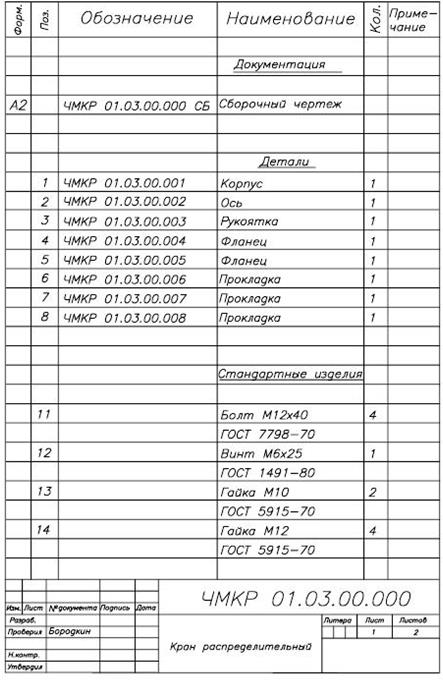

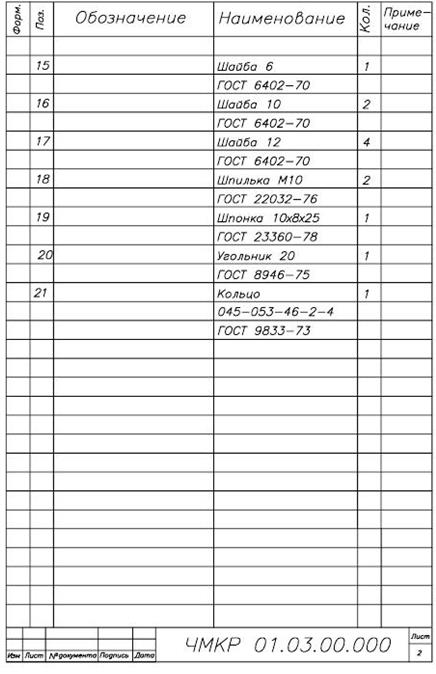

Примеры изображений соединений и спецификация

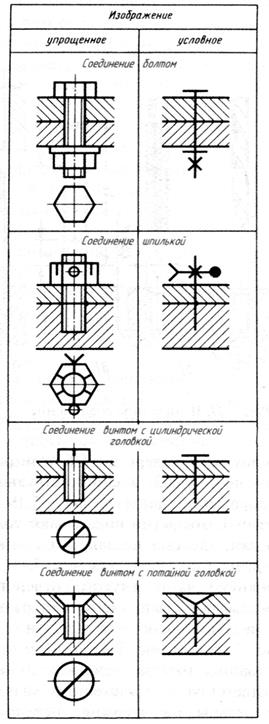

1. Соединение болтом
2. Соединение винтом

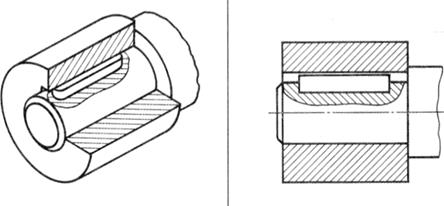

| 3. Шпоночное призматической шпонкой
| |

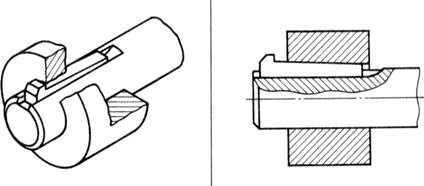

| 4. Шпоночное клиновой шпонкой
| |
5. Шлицевое соединение
|
|
6. Соединение коническим штифтом
|
|

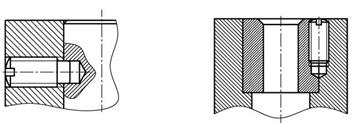

| 7. Соединение установочным винтом
| |
Приложение 4
СПРАВОЧНЫЕ МАТЕРИАЛЫ

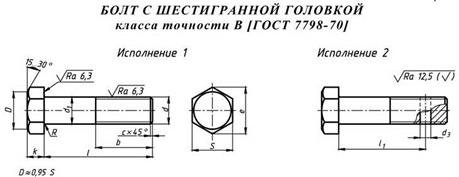

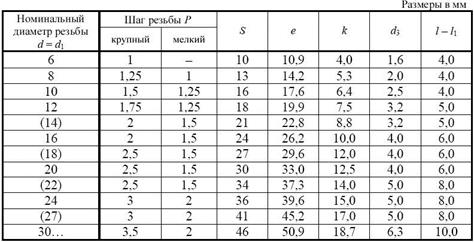

1. БОЛТЫ
Примечания:

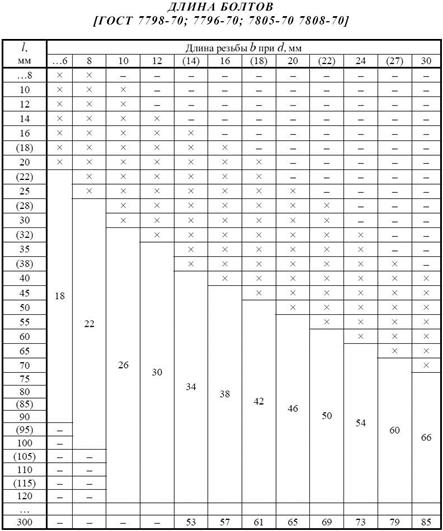

1. Длину болта l и длину резьбы b выбирают из таблицы стандартных длин болтов.
2. Радиусы под головкой болта выбирают по ГОСТ 24670-81
3. Размеры фасок выбирают по ГОСТ 10549-80.
4. Стандарт устанавливает размеры болтов с диаметром d до 48 мм; исполнения 1, 2, 3, 4.
5. Размеры болтов, заключенных в скобки, применять не рекомендуется.
Примеры условного обозначения:
1. Болт исполнения 1, с номинальным диаметром резьбы d = 16 мм, с шагом P = 1,5 мм, длиной l = 60 мм:
Болт М16×1,5×60… ГОСТ 7798-70.
2. То же, исполнения 2:
Болт 2М16×1,5×60… ГОСТ 7798-70.
Примечания:
1. Знаком « ×» отмечены болты с резьбой на всей длине стержня.
