2. Размеры (3) и (4) следует округлять до целых чётных значений.

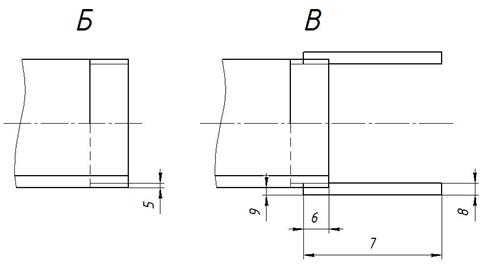

Этапы Б-В. Проводим резьбу (5). Далее вычерчивают муфту по размерам (6)-(9). Все построения следует выполнять в тонких линиях.
Сначала следует привязаться к правому концу трубы размером (6). Далее от размера (6) начинают вычерчивать контур муфты в виде прямоугольника с размерами (8) на (7).
| Обозначение | размеры | ||||
| (5) | (6) | (7) | (8) | (9) | |
| 0,8…1,5 | 7 | 39 | 4,2 | (8) - (5) |
| G 1 | 8 | 45 | 4,8 | ||
| 8 | 50 | 4,8 | ||
| 10 | 55 | 4,8 | ||
| G 2 | 12 | 65 | 5,0 | ||
КОММЕНТАРИЙ:
1. Сначала следует провести линию размером (8), затем – (7).
2. Размер (9) получается путём вычитания из величины размера (8) величины (5).

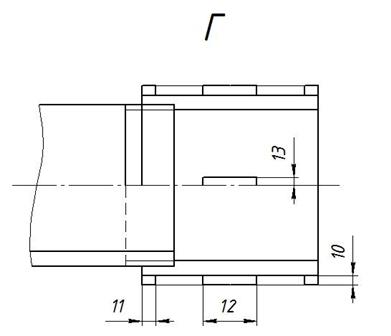

Этап Г. Вычерчиваем опоры (10)-(11) и рёбра жёсткости (12)-(13). Для этого сверху и снизу муфты проводят вспомогательные прямоугольники высотой (10). Все построения следует выполнять в тонких линиях.
| Обозначение | размеры | Число рёбер | |||
| (10) | (11) | (12) | (13) | ||
|
| 2,0 | 4,0 | 12 | 4,0 | 2 |
| G 1 | 2,5 | 4,0 | 15 | 4,5 | 4 |
|
| 2,5 | 4,0 | 16 | 5,0 | 4 |
|
| 3,0 | 4,0 | 18 | 5,0 | 4 |
| G 2 | 3,0 | 5,0 | 22 | 6,0 | 6 |
КОММЕНТАРИЙ:
1. Для муфты ребро (13) не вычерчивается, поскольку их всего 2 у этого типоразмера муфты. А для G 2 положение ребра (13) будет иным, т.к. рёбер уже 6, поэтому следует вычертить поперечный разрез муфты и поделив габаритный диаметр муфты на 6 частей определить действительное положение рёбер.
2. Размер ребра (12) откладывают симметрично относительно вертикальной оси.

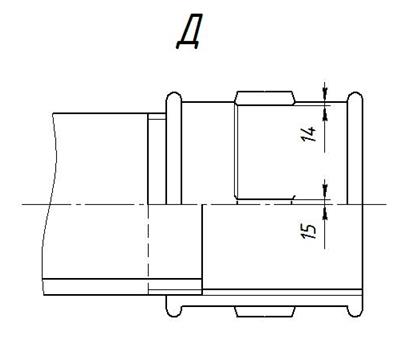

Этап Д. Трубное соединение выполняется как совмещение изображений: сверху изображается вид, а под ним – продольный разрез. Поэтому над осью симметрии дочерчиваем боковые опоры и рёбра, как это показано на рисунке. Вспомогательные линии связи чертить не надо.
| Обозначение |
| G 1 |
|
| G 2 |
| (14) | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| (15) | 1,0 | 1,25 | 1,25 | 1,5 | 1,5 |
КОММЕНТАРИЙ:
1. Размер (14) вычерчивается приблизительно.
2. Размер (15) – это только половина ширины ребра.
3. Рёбра жесткости на продольном разрезе изображаются в виде трапеции. Уклон трапеции следует делать подобным изображенному на рисунке.

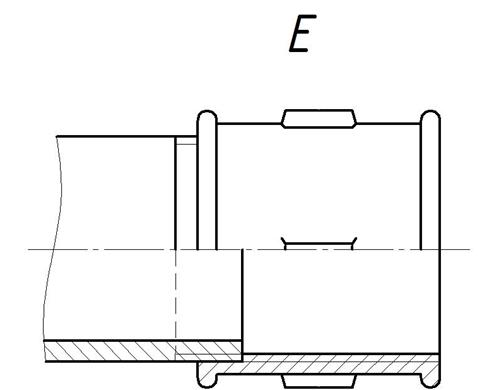

Этап Е. Наносят штриховку.
КОММЕНТАРИЙ:
1. Разрез трубы штрихуется поверх муфты.

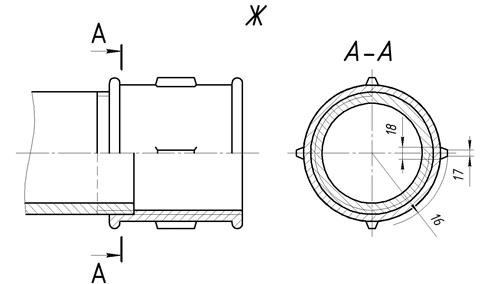

Этап Ж. Выполняется поперечный разрез А-А. На разрезе рёбра жёсткости (16)-(18) можно не вычерчивать.
4. Требования, предъявляемые к чертежу сварной детали
1. Сборочный чертеж сварной детали выполнить на бумаге формата А4 (АЗ) в масштабе. К сборочной единице составить текстовый документ - спецификацию. При выполнении сборочной единицы на формате А4, согласно ГОСТ 2.104-68*, спецификацию допускается совместить с чертежом сборочной единицы. Для сборочных чертежей сварных деталей формата АЗ и более спецификацию составляют на отдельных листах бумаги формата А4.
2. На чертеже сборочной единицы (сварной) проставить размеры: габаритные, присоединительные (установочные).
3. Проставить цифры номеров позиций. Размер высоты шрифта номеров позиций на 1-2 номера выше шрифта размерных чисел.
4. Проставить обозначение шва сварного соединения (ГОСТ 2.312-68).
5. В технических требованиях указать:
Сварка ручная электродуговая.
Электроды типа Э42 (Э45) по ГОСТ 9467 - 75.
Сварные швы зачистить от шлака и брызг, не допускаются подрезы и наплывы.
6. В основной надписи в графе № 2 (обозначение документа) присвоить номер чертежа сварной единицы согласно ГОСТ 2.101 - 68. Например: ЧМКП 01.01.01.00 СБ.
