4. Обозначив на главном виде местный разрез наносят штриховку.
5. Обводим изображения согласно ГОСТ 2.303-68*.
КОММЕНТАРИЙ:

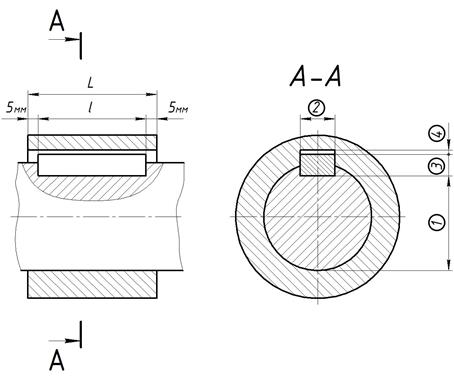

1. Чертёж шпоночного соединения включает в себя два изображения: вид с местным разрезом; сечение (например А-А).
2. Длина шпонки l – .величина расчётная, получаемая в ходе прочностного расчёта соединения. Чтобы упростить вам задачу, мы предлагаем при вычерчивании шпонки от каждой из сторон внешней детали L отступать по 5мм, как это показано на схеме.
Последовательность вычерчивания шпоночного соединения
| Размер | Диаметр вала (d) | |||||||
| 6-8 | 8-10 | 10-12 | 12-17 | 17-22 | 22-30 | 30-38 | 38-44 | |
| (1) | d-1,2 | d-1,8 | d-2,5 | d-3 | d-3,5 | d-4 | d-5 | d-5 |
| (2) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| (3) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 8 |
| (4) | 1,0 | 1,6 | 2,2 | 2,7 | 3,2 | 3,7 | 4,7 | 4,7 |
| l | L -10 | |||||||
КОММЕНТАРИЙ:
1. Прежде чем вычерчивать соединение измерьте диаметр вала d.
2. Величина L – профиль внешней детали определяется по чертежу-заданию простым измерением.
3. Подробные справочные данные представлены в приложении данного пособия.
3.3. Трубные соединения
Трубные соединения осуществляются с помощью муфт, угольников, тройников, крестовин и т.д. Соединительные части трубопроводов имеют резьбу в отверстиях, а трубы – снаружи на концах.
На чертежах соединительных частей трубопроводов в обозначении трубной резьбы указывают не наружный диаметр резьбы, как для других стандартных резьб, а размер внутреннего диаметра трубы (диаметр условного прохода Dу), на которой нарезается резьба. Например, обозначение G3/4 (размер в дюймах) соответствует Dу = 3/4'' = 20 мм.
Наружный диаметр трубы получается большим на удвоенную величину стенки трубы.
Мы предлагаем следующий порядок вычерчивания шпоночного соединения:

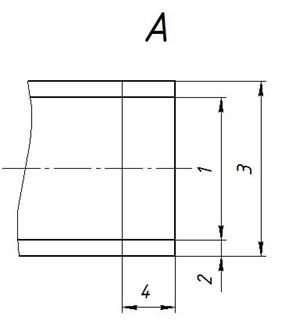

Этап А. Вначале следует вычертить трубу по размерам (1)-(4). Все построения следует выполнять в тонких линиях, начинать следует с проведения осевой линии.
| Обозначение | размеры | |||
| (1) | (2) | (3) | (4) | |
| 20 | 4,2 | 26,442 | 10,5 |
| G 1 | 25 | 4,8 | 33,250 | 11,0 |
| 32 | 4,8 | 41,912 | 13,0 |
| 40 | 4,8 | 47,805 | 15,0 |
| G 2 | 50 | 5,4 | 59,616 | 17,0 |
КОММЕНТАРИЙ:
1. Размеры (2) следует округлять до целых чётных значений либо кратных 5.
