4. Вычерчиваем вид слева В. Для этого очень важно перенести размер под ключ (9) с вида сверху.
5. После того как все изображения выполнены в тонких линиях наносим штриховку (где это нужно). Если вы не показываете соединение в разрезе (например, когда разрез сделан на главном виде , то нет смысла делать разрез на виде слева), то стержень шпильки внутри соединяемых деталей и штриховку чертить не нужно.
6. Обводим изображения согласно ГОСТ 2.303-68*.
КОММЕНТАРИЙ:
1. Размеры (1) для стальных, чугунных деталей и деталей из мягких сплавов (алюминиевые сплавы, бронзы и пр.) различаются. Чтобы его вычертить, вам нужно знать, из какого материала изготовлена деталь, в которую ввинчивается шпилька.
2. На всех схемах показаны примеры только с нормальными шайбами. В зависимости от того, какая шайба устанавливается в вашем варианте размеры (2) и (6) будут варьироваться. Изображения нормальной и пружинной шайбы также отличаются, они были приведены выше. Поэтому сначала определите, какую шайбу вам вычерчивать.
3. Размер (4) вы выбирает из приведённого в таблице интервала

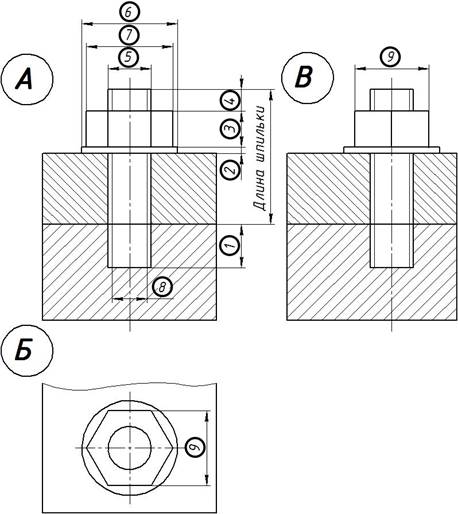

Последовательность вычерчивания упрощённого соединения шпилькой
| Размер | М6 | М8 | М10 | М12 | М16 | М20 | ||
| (1) | сталь | 6 | 8 | 10 | 12 | 16 | 20 | |
| чугун | 8 | 10 | 13 | 15 | 20 | 25 | ||
| мягк. сплав | 12 | 16 | 20 | 24 | 32 | 40 | ||
| ( 2 ) | нормальные | 1,6 | 1,6 | 2,0 | 2,5 | 3 | 3 | |
| пружинные | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | ||
| (3) | 5 | 6,5 | 8 | 10 | 13 | 16 | ||
| (4) | 1,5 ÷ 3 | 2 ÷ 4 | 2,5 ÷ 5 | 3 ÷ 6 | 4 ÷ 8 | 5 ÷ 10 | ||
| (5) | 6 | 8 | 10 | 12 | 16 | 20 | ||
| (6) | нормальные | 12,5 | 17 | 21 | 24 | 30 | 37 | |
| пружинные | 9,2 | 12,1 | 15 | 18,1 | 24,3 | 30,5 | ||
| (7) | 10,9 | 14,2 | 18,7 | 20,9 | 26,5 | 33,3 | ||
| (8) | Размер (5) за вычетом (-1,6 минимум) двух шагов резьбы | |||||||
| (9) | 10 | 13 | 17 | 19 | 24 | 30 | ||
КОММЕНТАРИЙ:
1. Размер (7) даётся с формулировкой не менее.
2. При черчении вручную вы можете вычислять относительные величины размеров с применением следующих зависимостей:
| Размер | Зависимость от величины d | ||
| (1) | сталь | 1,0d | |
| чугун | 1,25d | ||
| мягк. сплав | 2d | ||
| (2) | нормальные | 0,15d | |
| пружинные | 0,3d | ||
| (3) | 0,8d | ||
| (4) | (0,25÷0,5)d | ||
| (5) | d | ||
| (6) | нормальные | 2,2d | |
| пружинные | 1,5d | ||
| (7) | 2d | ||
| (8) | (d-2P) | ||
| (9) | 1,5d | ||
Не следует применять эти зависимости в машинной графике, поскольку результат расчёта приблизителен и не обладает достаточной точностью.
В) Последовательность вычерчивания соединения винтом ГОСТ 1491-80
