2. Вычерчиваем в тонких линиях главный вид А. Размеры с (1) по (9).
3. Вычерчиваем вид сверху Б. Используя размер (5) чертим окружность соответствующего диаметра и выстраиваем правильный вписанный шестиугольник (головку болта). После чего снимаем размер под ключ (10).
4. Вычерчиваем вид слева В. Для этого очень важно перенести размер под ключ (10) с вида сверху. Обратите внимание, что размеры под ключ для гайки и для головки болта одинаковы.
5. После того как все изображения выполнены в тонких линиях наносим штриховку (где это нужно). Если вы не показываете соединение в разрезе (например, когда разрез сделан на главном виде , то нет смысла делать разрез на виде слева), то стержень болта внутри соединяемых деталей и штриховку чертить не нужно.
6. Обводим изображения согласно ГОСТ 2.303-68*.
КОММЕНТАРИЙ:
1. На всех схемах показаны примеры только с нормальными шайбами. В зависимости от того, какая шайба устанавливается в вашем варианте размеры (2) и (7) будут варьироваться. Изображения нормальной и пружинной шайбы также отличаются, они были приведены выше. Поэтому сначала определите, какую шайбу вам вычерчивать.
2. Размер (4) вы выбирает из приведённого в таблице интервала. В зависимости от толщины соединяемых деталей и размера (4) длина болта будет изменяться и вас не должно это смущать. Длина болта в задании не указана, потому ваша задача состоит в том, чтобы подобрать болт необходимой длины для соединения деталей. Ничего конструировать не придётся, просто следуйте приведённым схемам, но имейте ввиду, что длина болта, винта и шпильки регламентируется ГОСТ. Если хотите узнать стандартные длины болтов, то смотрите приложения данного пособия.

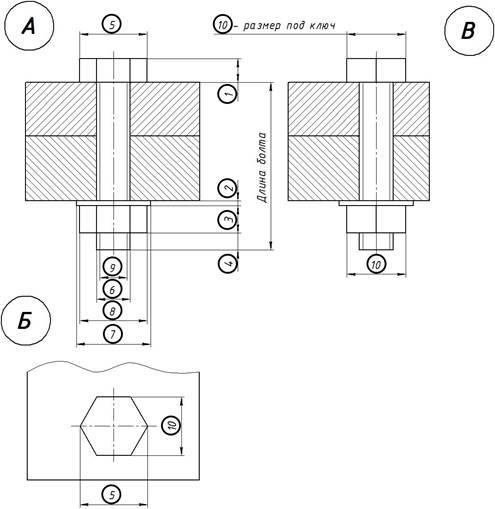

Схема-последовательность выполнения болтового соединения
Последовательность вычерчивания упрощённого болтового
соединения
| Размер | М6 | М8 | М10 | М12 | М16 | М20 | ||
| (1) | 4 | 5,5 | 7 | 8 | 10 | 13 | ||
| ( 2 ) | нормальные | 1,6 | 1,6 | 2,0 | 2,5 | 3 | 3 | |
| пружинные | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | ||
| (3) | 5 | 6,5 | 8 | 10 | 13 | 16 | ||
| (4) | 1,5 ÷ 3 | 2 ÷ 4 | 2,5 ÷ 5 | 3 ÷ 6 | 4 ÷ 8 | 5 ÷ 10 | ||
| (5) | 10,9 | 14,2 | 18,7 | 20,9 | 26,5 | 33,3 | ||
| (6) | 6 | 8 | 10 | 12 | 16 | 20 | ||
| (7) | нормальные | 12,5 | 17 | 21 | 24 | 30 | 37 | |
| пружинные | 9,2 | 12,1 | 15 | 18,1 | 24,3 | 30,5 | ||
| (8) | 10,9 | 14,2 | 18,7 | 20,9 | 26,5 | 33,3 | ||
| (9) | Размер (6) за вычетом (-1,6 минимум) двух шагов резьбы | |||||||
| (10) | 10 | 13 | 17 | 19 | 24 | 30 | ||
КОММЕНТАРИЙ:
1. Размеры (5) и (8) даются с формулировкой «не менее».
2. У вас может возникнуть вопрос:«Для чего даются такие точные размеры вплоть до десятых (например 18,9)? Ведь очень трудно выдержать точность такого размера.» Представленные в таблице точные размеры предназначены, прежде всего для чертежей, полученных средствами компьютерной графики. Использование современных САПР позволяет производить любые построения с высокой точностью.
3. Ручное исполнение чертежей менее точно и результаты приходится округлять до целых. Кроме того при черчении вручную вы можете вычислять относительные величины размеров с применением следующих зависимостей:
| Размер | Относительные размеры | |
| (1) | 0,7d | |
| (2) | нормальные | 0,15d |
| пружинные | 0,3d | |
| (3) | 0,8d | |
| (4) | (0,25÷0,5)d | |
| (5) | 2d | |
| (6) | d | |
| (7) | нормальные | 2,d |
| пружинные | 1,5d | |
| ( 8 ) | 2d | |
| ( 9 ) | (d-2P) | |
| ( 10 ) | 1,5d | |
Не следует применять эти зависимости в машинной графике, поскольку результат расчёта приблизителен и не обладает достаточной точностью.
Б) Последовательность вычерчивания соединения шпилькой
1. Вычертить изображения деталей и положение осевой линии без штриховки.
2. Вычерчиваем в тонких линиях главный вид А. Размеры с (1) по (8). Размер (1) – ввинчиваемый конец шпильки, его величина зависит от материала детали куда ввинчивается шпилька. Обратите внимание, ниже в таблице это отражено.
3. Вычерчиваем вид сверху Б. Используя размер (7) чертим окружность соответствующего диаметра и выстраиваем правильный вписанный шестиугольник (шестигранную гайку). После чего снимаем размер под ключ (9). По размерам (5) и (6) вычерчиваем стержень шпильки и шайбу.
