1. Упрощённые изображения крепёжных деталей (ГОСТ 2.315-68*)
В данном разделе предоставлена вся необходимая справочная информация, при помощи которой вы сможете самостоятельно вычертить наиболее распространённые типы разъёмных соединений в данной графической работе. Все изображения являются упрощенными и специально предназначены для исполнения на сборочных чертежах.
В начале рассмотрим упрощенные изображения отдельных крепёжных деталей.

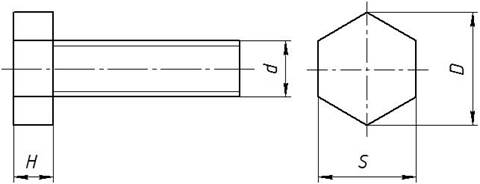

А) Болт ГОСТ 7798-70
Упрощенное изображение болтов следует выполнять согласно данным приведённой ниже таблицы.
Болты с шестигранной головкой (нормальной точности) по ГОСТ 7798-70
| Размер | М6 | М8 | М10 | М12 | М16 | М20 |
| H | 4 | 5,5 | 7 | 8 | 10 | 13 |
| D | 10,9 | 14,2 | 18,7 | 20,9 | 26,5 | 33,3 |
| d | 6 | 8 | 10 | 12 | 16 | 20 |
| S | 10 | 13 | 17 | 19 | 24 | 30 |

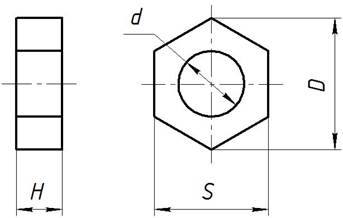

Б) Гайка ГОСТ 5915-70
Упрощенное изображение гаек следует выполнять согласно данным приведённой ниже таблицы.
Гайки шестигранные (нормальной точности) по ГОСТ 5915-70
| Размер | М6 | М8 | М10 | М12 | М16 | М20 |
| H | 5 | 6,5 | 8 | 10 | 13 | 16 |
| D | 10,9 | 14,2 | 18,7 | 20,9 | 26,5 | 33,3 |
| d | 6 | 8 | 10 | 12 | 16 | 20 |
| S | 10 | 13 | 17 | 19 | 24 | 30 |
В) Шайба нормальная ГОСТ 11371-78
Упрощенное изображение шайб следует выполнять согласно данным приведённой ниже таблицы.
Шайбы нормальные ГОСТ 11371-78
| Размер | М6 | М8 | М10 | М12 | М16 | М20 |
| S | 1,6 | 1,6 | 2,0 | 2,5 | 3 | 3 |
| D | 12 | 16 | 20 | 24 | 30 | 37 |
| d2 | См. приложения (В данной работе этим размером можно пренебречь) | |||||

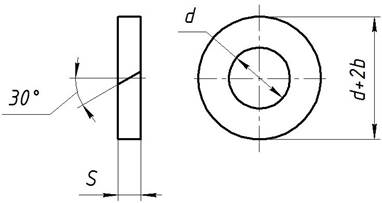

Г) Шайба пружинная ГОСТ 6402-70
Упрощенное изображение пружинных шайб следует выполнять согласно данным приведённой ниже таблицы.
Шайбы пружинные ГОСТ 6402-70
| Размер | М6 | М8 | М10 | М12 | М16 | М20 |
| S | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 |
| d +2 b | 9,2 | 12,1 | 15 | 18,1 | 24,3 | 30,5 |
| d | См. приложения (В данной работе этим размером можно пренебречь) | |||||

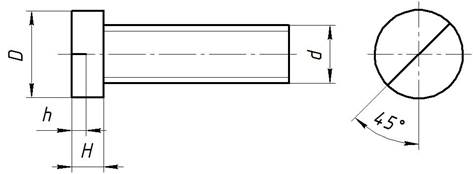

Д) Винт ГОСТ 1491-80
Упрощенное изображение винтов с цилиндрической головкой следует выполнять согласно данным приведённой ниже таблицы.
Винты с цилиндрической головкой по ГОСТ 1491-80
| Размер | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 |
| H | 2,8 | 3,5 | 4 | 5 | 6 | 7 | 9 | 11 |
| D | 7 | 8,5 | 10 | 13 | 16 | 18 | 24 | 30 |
| h | 1,4 | 2,0 | 2,0 | 3,0 | 3,0 | 4,0 | 4,0 | 5,0 |

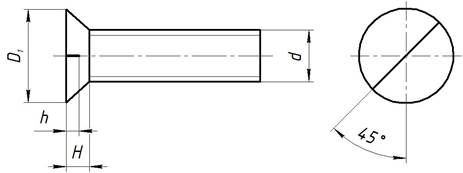

Е) Винт ГОСТ 17475-80
Упрощенное изображение винтов с потайной головкой следует выполнять согласно данным приведённой ниже таблицы.
Винты с потайной головкой по ГОСТ 17475-80
| Размер | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 |
| H | 2,8 | 3,5 | 4 | 5 | 6 | 7 | 9 | 11 |
| D 1 | 7 | 8,5 | 10 | 13 | 16 | 18 | 24 | 30 |
| h | 1,4 | 2,0 | 2,0 | 3,0 | 3,0 | 4,0 | 4,0 | 5,0 |

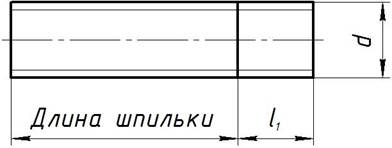

Ж) Шпилька
Упрощенное изображение шпилек следует выполнять согласно данным приведённой ниже таблицы.
Шпильки по ГОСТ 22032, 22034, 22038-76
| Размер | М6 | М8 | М10 | М12 | М16 | М20 | |
| l 1 | сталь | 6 | 8 | 10 | 12 | 16 | 20 |
| чугун | 8 | 10 | 13 | 15 | 20 | 25 | |
| мягк. сплав | 12 | 16 | 20 | 24 | 32 | 40 | |
| d | 6 | 8 | 10 | 12 | 16 | 20 | |
2. Схемы рационального вычерчивания разъёмных соединений (ГОСТ 2.315-68*)
Здесь предложены схемы рационального вычерчивания разъёмных соединений. Работать со схемами следует в следующем порядке. Сначала вычерчивается изображение А (главный вид), а далее следует вычертить изображение Б и уже потом В (если нужно).
Вычерчивать изображения следует в определённом порядке: сначала проводим осевую линию отверстия в соединяемых деталях, затем вычерчиваем размер (1), размер (2) и т.д. Согласно принципу проекционной связи переносим размеры с одного вида на другой, например размер под ключ вычерчивается на виде сверху (Б), а затем переносится на вид слева (В).
Величины размеров с числовым обозначением (например, размер (1)) берём из соответствующих таблиц. В таблицах приведена вся необходимая справочная информация из ГОСТов, поэтому вам не обязательно сверяться со справочником или с приложениями данного пособия, поскольку изложенная там информация совпадает. Однако приведённые здесь таблицы предназначены исключительно для вычерчивания упрощенных изображений разъемных соединений по ГОСТ 2.315.-68.
Вы не обязаны строго следовать приведённым ниже схемам, их цель – это упрощение работы со справочной информацией. Эти схемы лишь предлагают наглядную последовательность выполнения изображений соединений и не являются жёсткими.
А) Последовательность вычерчивания соединения болтом
1. Вычертить изображения деталей и положение осевой линии без штриховки.
