3 Устройство контроля мощности (тока) статора привода печи
В тех случаях, когда контроль температуры в зоне спекания с помощью пирометров исключен ввиду предельной и постоянной запыленности зоны (или наличия ряда других существенных помех), в качестве косвенных параметров состояния материала в горячих зонах используются такие характеристики работы электропривода печи как ток статора, мощность и момент на валу.
Мощность N, потребляемая двигателем печи, пропорциональна моменту М на его валу:
N = ωМ
где ω — угловая скорость вращения печи.
Момент вращения, необходимый для перемещения материала на 1 м, может быть определен следующим образом:
m = GR sinβ,
где G — масса материала, приходящегося на 1 м длины печи; R — радиус печи; β — угол подъема материала.
В процессе обжига при изменении химических и физических свойств сырья меняются его масса G и угол β и, как следствие этого, момент m и мощность N.
В настоящее время все вращающиеся печи снабжены амперметрами для контроля нагрузки двигателей приводов. Однако использовать непосредственно эти показания для целей управления не представляется возможным из-за наличия в сигнале тока существенных высокочастотных помех в результате малой амплитуды изменения низкочастотной части сигнала относительно среднего значения.

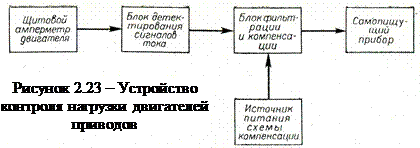

В настоящее время разработано устройство, блок-схема которого представлена на рис. 2.23.
В устройстве предусматривается детектирование и фильтрация высокочастотных составляющих тока, а также регулируемая компенсация постоянной составляющей колебаний тока, обеспечивающая возможность сдвигать положение записи на самопишущем приборе, что необходимо для компенсации изменения трения в опорных роликах, а также больших изменений расхода сырья, которые вызывают изменение тока нагрузки.
Контрольные вопросы
1 Какие параметры автоматического контроля предусматривает схема автоматического контроля процесса обжига в печи с циклонными теплообменниками?
2 Принцип действия устройства контроля расхода сырьевой муки.
3 Принцип действия устройства контроля расхода топливной смеси.
4 Принцип действия устройства мощности (тока) статора привода печи.
