2 Стабилизация расхода шлама
Параметрами шлама, влияющими на процесс обжига клинкера, являются количество, влажность и тонкость помола шлама, коэффициент насыщения, силикатный и глиноземный модули, а также минералогический состав сырья и др. Для устойчивости работы цементообжигательной печи необходимо добиваться подачи шлама в печь с колебаниями, не превышающими следующих величин: по влажности ±0,5%, по коэффициенту насыщения ±0,015, по глиноземному модулю ±0,2, по силикатному модулю ±0,15, по расходу шлама ±1,5% от его номинального значения.

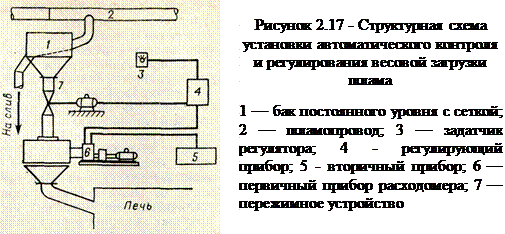

Для решения последней задачи разработана установка непрерывного автоматического контроля и регулирования загрузки шламом вращающейся печи. В качестве основного измерительного устройства в этой установке (рис. 2.17) используется расходомер.
Установка представляет собой астатическую систему регулирования, состоящую из датчика, регулятора и устройства для управления количеством шлама. Регулятор управляет регулирующим органом, представляющим собой пережимное устройство с электроприводом. Основой нережимного устройства является резинотканевый рукав, у которого может меняться проходное сечение. Требуемое значение расхода шлама устанавливается задатчиком регулятора.
Для сглаживания пульсации расхода шлама и очистки его от инородных включений (щепы, тряпок и др.) между пережимным устройством и шламопроводом установлен бак постоянного уровня с сеткой. При отклонении расхода шлама от заданного значения на вход регулятора поступает сигнал разбаланса. Последний усиливается и через элементы силовой цепи включает электродвигатель регулирующего органа. В зависимости от знака сигнала разбаланса пережимное устройство увеличивает или уменьшает проходное сечение рукава, восстанавливая заданный расход шлама.
Перечисленные системы стабилизации входных параметров в значительной степени нормализуют процесс обжига клинкера в печи. Однако остающиеся колебания входных величин (например, изменение влажности, химического состава шлама), как и неконтролируемые возмущения внутри печи (например, рост и обрушение колец, обрывы цепей, изменение аэродинамического сопротивления и др.), требуют постоянного управления печью (ручного или автоматического).
Контрольные вопросы
1 На каком топливе может работать вращающаяся печь?
2 Почему необходимо регулировать расход топлива?
3 Почему необходимо регулировать расход шлама?
Литература
1 Кочетов В.С. Автоматизация производственных процессов и АСУП промышленности строительных материалов.- Л.; Стройиздат, 1981. [стр. 114 - 116]
Лекция № 18
