2. Определим продолжительность возведения конструкций

Дата: 2025-04-30; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

t_дн = m _i / (n R S) (4.1)

где - продолжительность возведения конструкций;

- трудоемкость возведения конструкций i-го варианта, чел.-дн.;

n - количество бригад, принимающих участие в возведении конструкций;

R - количество рабочих в бригаде, чел;

S - принятая сменность работы в сутки.

Подсчет величины продолжительности строительства исчисленной в днях на величину в годах осуществляется по формуле:

t_i = (4.2)

где 260 - среднее число рабочих дней в году при 5-ти дневной рабочей неделе.

Принимаем сопоставимые условия проведения работ:

- одинаковое количество рабочих бригад - 1;

- число рабочих в бригаде - ;

- работы проводятся в одну смену - .

Продолжительность осуществления конструктивных решений по вариантам составит:

tдн1 = 325/1х5х1=65 дней = 65/260 = 0,250 года

tдн2 = 331/1х5х1=66 дней = 66260 = 0,254года

tдн3 =215/1х5х1=69 дней = 69/260 = 0,265 года

3. Определение основных производственных фондов.

Для проведения монтажных работ принят башенный кран КБ-403А, инвентарно-расчетная стоимость которого составляет 55,6 тыс. руб.

4. Определим величину оборотных средств по приближенному расчету. Она принимается в размере норматива оборотных средств в производственные запасы для осуществления конструктивного решения и величины оборотных средств в незавершенное строительство по конструктивному решению

Фобi = , (4.3)

где 1.08 - коэффициент перехода от сметной себестоимости к сметной стоимости;

- сметная себестоимость конструктивного решения, руб;

- норматив производственных запасов на складах стройплощадки, руб, определяется по формуле:

Зм = (4.4)

где М - однодневный расход основных материалов, деталей и конструкций, шт, м2, м3 и т.д.;

Ц - сметная цена материалов, деталей и конструкций, руб;

- норма запаса основных материалов, деталей и конструкций в днях (принимается в размере 10 дней)

Получаем следующие величины оборотных средств по вариантам:

Фоб1 = руб

Фоб2 = руб

Фоб3 = руб

5. Определим приведенные затраты по принятым вариантам конструктивных решений здания с учетом затрат на текущий ремонт, амортизацию и содержание конструкций. Эксплуатационные затраты на отопление, освещение, вентиляцию и прочее условно принимаются одинаковыми и в расчетах не учитываются.

Величина годовых эксплуатационных затрат определяется по формуле:

Иi = (4.5)

где - норматив амортизационных отчислений на реновацию, %;

-норматив амортизационных отчислений на капитальный ремонт, %;

- норматив отчислений на текущий ремонт и содержание конструкций, %;

- сметная себестоимость конструктивного решения, руб.

Согласно приложения 4 суммарная величина амортизационных отчислений для вариантов составит:

1-й вариант-Н1+Н2+Н3 = 0,67+0,19+0,1 = 0,96%

2-й вариант-Н1+Н2+Н3 = 0,8+0,27+0,25 = 1,32%

3-й вариант-Н1+Н2+Н3 = 0,8+0,27+0,45 = 1,52%

Величины годовых эксплуатационных затрат по вариантам:

И1 = руб

И2 = руб

И3 = руб

6. Поскольку сопутствующие капитальные вложения по вариантам отсутствуют, то они принимаются равными нулю.

Величину капитальных вложений определим исходя из удельного усредненного показателя сметной стоимости 1 м3 здания и приближенного переходного коэффициента от сметной стоимости к капитальным вложениям по формуле:

Кб = (4.6)

где =15 - удельный усредненный показатель сметной стоимости строительно-монтажных работ 1 м3 здания, принимается по приложению 5, руб/м3;

- 7257,6 м3 - объем здания;

- приближенный переводной коэффициент от сметной стоимости СМР к капитальным вложениям принят - 1,5;

, - коэффициенты учета территориального пояса и вида строительства, принимаемые по приложениям 2,3.

Величина капитальных вложений по базовому варианту:

Кб = руб

7. Величина капитальных вложений для сравниваемых вариантов определяется по формуле:

Кс = (4.7)

где - сметная себестоимость базового варианта конструктивного решения, руб;

- сметная себестоимость конструктивного решения сравниваемого варианта, руб.

Капитальные вложения по сравниваемым вариантам:

К1 = руб

К2 = руб

8. Для сравниваемых вариантов конструктивных решений продолжительность строительства определяется по формуле:

Тс = (4.8)

где - продолжительность строительства базового варианта принята равной 15,5 мес =1,29 года (СНиП 1.04.03-85)

Продолжительность строительства для сравниваемых вариантов:

Тс1 = года

Тс2 = года

9. Экономический эффект от сокращения продолжительности строительства рассчитывается по формуле:

Эф = (4.9)

где Ен - нормативный коэффициент экономической эффективности капитальных вложений.

Для 1-го варианта по отношению к базовому:

Эф2 = руб

Для 2-го варианта по отношению к базовому:

Эф3 = руб

Приведенные затраты определяются по формуле:

Зi = (4.10)

где Фоснi - стоимость основных производственных фондов, участвующих в процессе возведения i-го конструктивного решения, руб.

10. Величина приведенных затрат по вариантам:

З1 = руб

З2 = руб

З3 = руб

13. Окончательные результаты сводим в таблицу.

Таблица 4.4 Технико-экономические показатели

N п/п	Наименование показателей	Ед. Изм.	Вариант
N п/п	Наименование показателей	Ед. Изм.	1	2	3
1	Сметная себестоимость конструктивного решения	тыс.руб.	21,9	22,7	24,3
2	Трудоемкость осуществления конструктивного решения	чел.-дн.	325	331	344
3	Продолжительность осуществления конструктивного решения	годы	1,275	1,279	1,290
4	Расход материалов на 1 м² конструктивного решения а) Бетон	м³/м²	0,31	0,08	0,08
4	б) Сталь	кг/м²	54,6	8,4	8,4
5	Приведенные затраты	тыс.руб.	34,7	35,7	37,5

На основе расчетов технико-экономических показателей и приведенных затрат по вариантам видно, что по первому варианту конструктивного решения получены наиболее предпочтительные величины. Следовательно, этот вариант должен быть принят для дальнейшей детальной проработки.

5. Архитектурно строительная часть

5.1 Объемно-планировочные решения

Специализированная поликлиника представляет собой разновысотный объем сложной формы. Здание вытянуто вдоль ул. Красных партизан и выходит на нее главным фасадом.

Здание состоит из четырех и одноэтажных частей. Наибольшую площадь занимает первый этаж, в который вошли центральный лестнично-лифтовый узел с вестибюлем. В нем расположены гардероб и регистратура. Широкие двери ведут в три отделения, вошедшие в первую очередь: неврологическое, кардиологическое. Отделения имеют светлые рекреации с зимним садом. На второй и последующие этажи можно подняться по центральной лестнице. Рядом с лестницей находится лифтовый холл, оснащенный больничным лифтом на 12 человек с широким входным проемом, что дает возможность пользоваться им инвалидам на колясках. Из вестибюля посетители могут попасть в любое из отделений, расположенное на первом этаже, либо подняться на следующие этажи.

На втором этаже находятся кабинеты врачей консультационного отделения. Налево от центральной лестницы расположен фитобар с подсобным помещением, рядом можно получить консультацию специалиста.

Через холл посетители попадают в зимний сад, который выполнен из легких конструкций, имеет остекленный потолок и две стены. Площадь зимнего сада заполнена озеленением и банкетками для отдыха.

Третий этаж занимает отделение физиотерапии, кабинет психологической разгрузки.

На четвертом этаже расположен стационар дневного пребывания на 24 койки.

На всех этажах предусмотрены санузлы с учетом обслуживания инвалидов.

Здание завершает машинное отделение лифтов и венткамера, в которые можно попасть по центральной лестнице.

Под частью здания, выходящей к проезду между реабилитационным корпусом и существующим диагностическим корпусом, находится цокольный этаж. С этой стороны отметка его пола выходит почти на поверхность и помещения имеют естественное освещение.

В цокольном этаже расположены стерилизационная, комплекс помещений сауны с отдельным входом, архив, актовый зал на 96 мест и буфет с подсобными помещениями. Часть этажей заняты техническими помещениями.

Комплекс помещений сауны начинается с раздевалки, при которой предусмотрен санузел. Далее посетители попадают в помещение с душевыми.

Здание реабилитационного корпуса, имея изрезанные очертания, живописно вписывается в окружающую зеленую зону. Остекление принято тонированными зеркальными стеклопакетами теплого тона. Стены из пенобетона. Основной колер стен – белый. Цоколь и часть первого этажа отделаны плитами из натурального камня по сетке на цементно – песчаном растворе.

Основные технико-экономические показатели:

объем здания – 10101 м³

общая площадь – 2856 м

полезная площадь – 2528 м²

площадь застройки –1158,1 м²

5.2 Теплотехнический расчет ограждающих конструкций

Расчет производится согласно главы СНиП П-3-79 «Строительная теплотехника» и СНКК 23-302-2000 (ТСН 23-302-2000 Краснодарского края) Энергетическая эффективность жилых и общественных зданий. Нормы по теплозащите зданий и методических указаний к курсовому и дипломному проектированию «Теплотехнический расчет ограждающих конструкций зданий».

Расчетные условия (по данным СНКК 23-302-2000):

1. Расчетная температура внутреннего воздуха – t_int = +21⁰С;

2. Расчетная температура наружного воздуха – t_ext = - 19⁰С;

(температура наиболее холодной пятидневки)

5. Продолжительность отопительного периода Z _ext = 168 сут.;

6. Средняя температура наружного воздуха за отопительный период t_ext^av +2,8⁰С;

7. Градусосутки отопительного периода D_d = 3058⁰С.

8. Назначение – лечебное.

9. Размещение в застройке – отдельностоящее.

10. Тип – четырехэтажное.

11. Конструктивное решение – рамно-связевое из монолитного бетона с самонесущими стенами из пенобетона.

Объемно-планировочные параметры здания:

12. Общая площадь наружных стен, включая окна и двери

A_w+F+ed= P_st× H_h= м²

Площадь наружных стен (за минусом площади окон и входных дверей):

A_w = 1974,9 – 542,5 – 5,76 = 1426,64 м²

A_F = 542,5 м² – площадь окон и витражей;

A_ed = 2.4×2.4 = 5,76 м² – площадь входной двери.

Площадь покрытия и площадь пола 1-го этажа равны:

А_с = А_st = 885,4 м²

13. Площадь наружных ограждающих конструкций определяется как сумма площади стен (с окнами и входными дверьми) плюс площадь пола, плюс площадь совмещенного покрытия:

А_е^sum= A_w₊_F₊_ed+ А_с + А_st= 1974,9+885,4+885,4 = 3745,7 м²

14-15. Площадь отапливаемых помещений (общая площадь) А_h и полезная площадь А_r:

А_h =580,5+ м²

А_r =2856,4-327,8=2528,6 м^2,

16. Отапливаемый объем здания:

V_h =A_st × H_h₌ м³

17-18. Показатели объемно-планировочного решения:

- коэффициент остекленности здания: Р =А_F / A_w₊_F₊_ed = 542,5/1974,9= 0,27;

- показатель компактности здания: К_е^des= А_е^sum/ V_h = 3745,7/10101 = 0,37.

Теплотехнические показатели

19. Согласно СниП П-3-79приведенное сопротивление теплопередаче наружных ограждений R₀^r, м^{2 0}С/Вт должно приниматься не ниже требуемых значений R₀^red, которые устанавливаются по табл. 1б в зависимости от градусосуток отопительного периода.

Для D_d = 3058⁰С×сут требуемое сопротивление теплопередаче равно для:

- стен R_w^red= 2,46 м²×⁰С/Вт;

- окон и балконных дверей R_f^red= 0,377 м²×⁰С/Вт;

- входных дверей R_w^red= 1,35 м²×⁰С/Вт;

- совмещенное покрытие R_ed^red= 3,6 м²×⁰С/Вт;

- пол первого этажа R_f = 3,25 м²×⁰С/Вт;

Определимся с конструкциями и рассчитаем толщины утеплителей наружных ограждений по принятым сопротивлениям теплопередачи. Схема конструкции стены приведена на рисунке 1.

1. Известково-песчанный раствор плотностью 1600 кг/м³d₁=20 мм, с коэффициентом теплопроводности А =0,70 Вт/(м^оС)

2. Пенобетон плотностью 600 кг/м³d₂=Х мм, с коэффициентом теплопроводности А =0,22 Вт/(м^оС)

3. Цементно-песчанный раствор плотностью 1800 кг/м³d₃=20 мм, с коэффициентом теплопроводности А =0,76 Вт/(м^оС

Определяем требуемое сопротивление теплопередаче стены, исходя из санитарно-гигиенических и комфортных условий:

м²×⁰С/Вт

R₀ =R_В+R_раств+R_ж/б+R_раств+ R_н=R_o^треб

R₀ = м²×⁰С/Вт

[2,46 – (0,115 +0,028+ 0,026 + 0,043)]×0,22 = x

x = 0,5 d_бет=0,5 м

толщина стены 0,5+0,02= 0,54 м

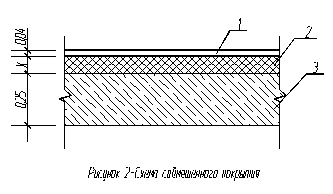

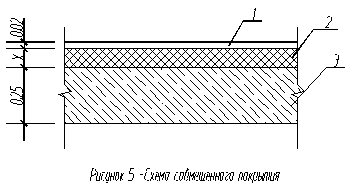

Для обеспечения требуемого по градусосуткам сопротивления теплопередаче совмещенного покрытия R₀^тр= 3,6 м²×⁰С/Вт определяем толщину утеплителя в многослойной конструкции покрытия (термическое сопротивление пароизоляции отнесены в запас), схема которого приведена на рисунке 2.

1. Железобетонная монолитная плита плотностью 2500 кг/м³d₁=250 мм, с коэффициентом теплопроводности А =1,92 Вт/(м^оС)

2. Утеплитель-пенополистирол плотностью 150 кг/м³ d₂=Х мм, с коэффициентом теплопроводности А =0,052 Вт/(м^оС)

3. Цементно-песчанный раствор плотностью 1800 кг/м³d₃=40 мм, с коэффициентом теплопроводности А =0,76 Вт/(м^оС)

R₀ =R_В +R_ж/б+R_утеп+R_раств+ R_н=R_o^треб

R₀ = м²×⁰С/Вт

1/8,7+0,25/1,92 + X/0,052+ 0,04/0,76 + 1/23= 2,46

[3.6-(0,115+0,13 +0,052+0,043)]×0,052 = X

X = (3,6-0,34)×0,052= 0,169 м

d_ут= 17 см

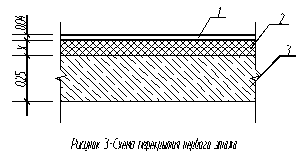

Для обеспечения требуемого по градусо-суткам сопротивления теплопередаче R₀^тр= 3,25 м²×⁰С/Вт перекрытия по грунту, определяем его конструкцию и рассчитаем толщину утеплителя (рис. 3).

1. Цементно-песчанный раствор плотностью 1800 кг/м³d₁=40 мм, с коэффициентом теплопроводности А =0,76 Вт/(м^оС)

2. Утеплитель-керамзит плотностью 300 кг/м³ d₂=Х мм, с коэффициентом теплопроводности А =0,12 Вт/(м^оС)

3. Железобетонная монолитная плита плотностью 2500 кг/м³d₃=250 мм, с коэффициентом теплопроводности А =1,92 Вт/(м^оС)

R₀ =R_В+ R_раств + R_утеп +R_ж/б+ R_н=R_o^треб

R₀ = м²×⁰С/Вт

1/8,7+0,04/0,76 + X/0,12+ 0,25/1,92 + 1/23= 3,25

[3,25-(0,115+0,052 +0,13+0,043)]×0,12 = X

X = (3,25-0,34)×0,12= 0,349 м принимаем d_ут= 35 см

20. Приведенный трансмиссионный коэффициент теплопередачи:

K_m^tr= b(A_w/R_w^r+A_F/ R_F^r + A_ed/ R_td^r+n× A_c/ R_c^r+ n× A_f/ R_f^r)/ А_е^sum

K_m^tr = 1,1(1426,6/2,46 + 542,5/0,38 + 5,75/1,35 + 1×885,4/3,6 +0,6×885,4/3,25)/3745,7 = 1.1(597,67 + 1427,6 + 4,25 + 245,94+163,45)/3745,7 = 0,651 (Вт/м²×⁰С),

21. Воздухопроницаемость наружных ограждений принимается по таблице 12* СниП П-3-79*. Согласно этой таблице воздухопроницаемость стен, покрытия, перекрытия первого этажа G_m^w= G_m^c = G_m^f= 0,5 кг/(м²×⁰С), окон и деревянных переплетов и балконных дверей G_m^F = 6 кг/(м²×⁰С).

22. Требуемая среднесуточная кратность воздухообмена в общественных зданиях, функционирующих не круглосуточно, определяется по формуле:

где — продолжительность рабочего времени в учреждении, ч;

— кратность воздухообмена в рабочее время, ч^-1, согласно СНиП 2.08.02 для учебных заведений, поликлиник и других учреждений, функционирующих в рабочем режиме неполные сутки, 0,5 ч^-1 в нерабочее время;

n_a= =0,75 ч^-1

23. Приведенный инфильтрационный (условный) коэффициент теплопередачи здания определяется по формуле:

К_m^inf= 0.28×c×n_a×b_v ×V_h g_a^ht×k/A_c^sum, g_a^ht=353/(275+t_ext^av)

К_m^inf = 0,28×1×0,75×0,85×10101×1,27×0,8/3745,7 = 0,489 (Вт/м²×⁰С).

24. Общий коэффициент теплопередачи здания, (Вт/м²×⁰С) определяемый по формуле:

К_m = K_m^tr+ К_m^inf= 0,651+0,489 = 1,14 (Вт/м²×⁰С)

Теплоэнергетические показатели

25. Общие теплопотери через ограждающую оболочку здания за отопительный период, МДж

Q_h = 0.0864×K_m×D_d× A_e^sum = 0,0864×1,14×3058×3745,7 = 1128207(МДж)

26. Удельные бытовые тепловыделения q_int, Вт/м³, следует устанавливать исходя из расчетного удельного электро- и газопотребления здания, но не менее 10 Вт/м³

Принимаем 12 Вт/м³.

27. Бытовые теплопоступления в здание за отопительный период, МДж:

Q_int = 0,0864×q_int×Z_ht×A_L = 0,0864×12×168×2528,6 = 440437 МДж

28. Теплопоступления в здание от солнечной радиации за отопительный период, МДж:

Q_s =t_F×k_F×(A_F1l₁+A_F2l₂+ A_F3l₃+A_F4l₄)= 0,9×0,9×(185,26×382+ 131,26×816+ 98,52 ×382+126,96×816)= 0,81×(70769+107108+37634+103599)=258479 МДж

29. Потребность в тепловой энергии на отопление здания за отопительный период, МДж, определяют по формуле:

Q_h^y = [Q_h– (Q_int+ Q_s)×Y]×b_h

Q_h^y= [1128207- (440437+258479)×0,8]×1,13 = 643053 МДж

30.Удельный расход тепловой энергии на отопление здания q_h^des, кДж/(м³×⁰Ссут): q_h^des = 10³ Q_h^y/A_h×D_d

q_h^des= 10³×643053 /10101×3058 = 20,81 кДж/(м³×⁰Ссут)

Разница между удельным расходом энергии на отопление здания и требуемым (20,81 против 31) составляет 32,87%, что превышает допустимую разницу (5%), поэтому необходим пересмотр вариантов до достижения условия:

q_h^reg ≥ q_h^des.

Уменьшаем приведенные сопротивления теплопередачи ограждающих конструкций, определенные по таблице 1”б” СНиП II-3-79*, исходя из условий энергосбережения. (Изменения вносим в пункт 19).

19. Для второго этапа принимаем следующие сопротивления ограждающих конструкций:

- стен R_w^red= 1,72 м²×⁰С/Вт;

- окон и балконных дверей R_f^red= 0,377 м²×⁰С/Вт;

- входных дверей R_w^red= 1,35 м²×⁰С/Вт;

- совмещенное покрытие R_ed^red= 20,5 м²×⁰С/Вт;

- пол первого этажа R_f = 1,15 м²×⁰С/Вт;

20. Приведенный трансмиссионный коэффициент теплопередачи:

K_m^tr= b(A_w/R_w^r+A_F/ R_F^r + A_ed/ R_td^r+n× A_c/ R_c^r+ n× A_f/ R_f^r)/ А_е^sum

K_m^tr = 1,1(1426,6/1,72 + 542,5/0,38 + 5,75/1,35 + 1×885,4/2,05 +0,6×885,4/3,25)/3745,7 = 1.1(829,4 + 1427,6 + 4,25 + 431,9+769,9)/3745,7 = 0,92 (Вт/м²×⁰С),

21. (Без изменения.) Воздухопроницаемость наружных ограждений принимается по таблице 12* СниП П-3-79*. Согласно этой таблице воздухопроницаемость стен, покрытия, перекрытия первого этажа G_m^w= G_m^c = G_m^f= 0,5 кг/(м²×⁰С), окон и деревянных переплетов и балконных дверей G_m^F = 6 кг/(м²×⁰С).

22. (Без изменения.) Требуемая среднесуточная кратность воздухообмена в общественных зданиях, функционирующих не круглосуточно, определяется по формуле:

где — продолжительность рабочего времени в учреждении, ч;

n_a= =0,75 ч^-1

24. Общий коэффициент теплопередачи здания, (Вт/м²×⁰С) определяемый по формуле:

К_m = K_m^tr+ К_m^inf= 0,92+0,489 = 1,409 (Вт/м²×⁰С)

Теплоэнергетические показатели

25. Общие теплопотери через ограждающую оболочку здания за отопительный период, МДж

Q_h = 0.0864×K_m×D_d× A_e^sum = 0,0864×1,409×3058×3745,7 = 1394425,7(МДж)

26. (Без изменения.) Удельные бытовые тепловыделения q_int, Вт/м³, следует устанавливать исходя из расчетного удельного электро- и газопотребления здания, но не менее 10 Вт/м³

Принимаем 12 Вт/м³.

27. (Без изменения.) Бытовые теплопоступления в здание за отопительный период, МДж:

Q_int = 0,0864×q_int×Z_ht×A_L = 0,0864×12×168×2528,6 = 440437,3 МДж

28. (Без изменения.) Теплопоступления в здание от солнечной радиации за отопительный период, МДж:

Q_s =t_F×k_F×(A_F1l₁+A_F2l₂+ A_F3l₃+A_F4l₄)= 0,9×0,9×(185,26×382+131,26×816 +98,52 ×382+126,96×816)= 0,81×(70769+107108+37634+103599)=258479 МДж

29. Потребность в тепловой энергии на отопление здания за отопительный период, МДж, определяют по формуле:

Q_h^y = [Q_h– (Q_int+ Q_s)×Y]×b_h

Q_h^y= [1394425,7- (440437,3+258479,1)×0,8]×1,13 = 943880,2 МДж

30. Удельный расход тепловой энергии на отопление здания q_h^des, кДж/(м³×⁰Ссут): q_h^des = 10³ Q_h^y/A_h×D_d

q_h^des= 10³×943880,2 /10101×3058 = 30,55 кДж/(м³×⁰Ссут)

При требуемом q_h^red= 31 кДж/(м³×⁰Ссут)

По принятым сопротивлениям теплопередаче определимся конструкциями ограждений и толщиной утеплителя совмещенного покрытия и перекрытия первого этажа.

Стены: принимаем следующую конструкцию стены, теплотехнические характеристики материалов (рис. 4)

1. Известково-песчанный раствор плотностью 1600 кг/м³d₁=20мм, с коэффициентом теплопроводности А =0,70 Вт/(м^оС)

2. Пенобетон плотностью 800 кг/м³d₂=Х мм, с коэффициентом теплопроводности А =0,33 Вт/(м^оС)

3. Цементно-песчаный раствор плотностью 1800 кг/м³d₃=20 мм, с коэффициентом теплопроводности А =0,76 Вт/(м^оС)

Сопротивление теплопередаче:

R₀ =R_В+R_раств+R_ж/б+R_раств+ R_н=R_o^треб

R₀ = м²×⁰С/Вт

[1,72 – (0,115 + 0,028+0,026 + 0,043)]×0,33 =δ₂

откуда толщина пенобетона δ₂=0,5 м

Совмещенное покрытие: принимаем следующую конструкцию совмещенного покрытия, теплотехнические характеристики материалов (рис. 5)

1. Цементно-песчаный раствор плотностью 1800 кг/м³d₁=20 мм, с коэффициентом теплопроводности А =0,76 Вт/(м^оС)

2. Утеплитель-газобетон плотностью 600 кг/м³ d₂=Х мм, с коэффициентом теплопроводности А =0,22 Вт/(м^оС)

R₀ =R_В +R_ж/б+R_утеп+R_раств+ R_н=R_o^треб

R₀ = м²×⁰С/Вт

1/8,7+0,25/1,92 + X/0,22+ 0,02/0,76 + 1/23= 1,45

[1,45-(0,115+0,13 +0,026+0,043)]×0,22 = X

X = (1,45-0,314)×0,22= 0,249 м

Принимаем d_ут= 25 см

Перекрытие первого этажа: принимаем следующую конструкцию перекрытия первого этажа, теплотехнические характеристики материалов (рис. 6)

1. Цементно-песчаный раствор плотностью 1800 кг/м³d₁=20 мм, с коэффициентом теплопроводности А =0,76 Вт/(м^оС)

2. Утеплитель-газобетон плотностью 300 кг/м³ d₂=Х мм, с коэффициентом теплопроводности А =0,11 Вт/(м^оС)

R₀ =R_В+ R_раств + R_утеп +R_ж/б+ R_н=R_o^треб

R₀ = м²×⁰С/Вт

1/8,7+0,02/0,76 + X/0,11+ 0,25/1,92 + 1/23= 1,15

[1,15-(0,115+0,026 +0,13+0,043)]×0,11 = X

X = (1,15-0,314)×0,11= 0,9 м принимаем d_ут= 90 см

5.3 Конструктивное решение здания

Конструктивные решения обусловлены архитектурно – планировочными требованиями и приняты в соответствии с архитектурным заданием.

Здание рамно-связевое из монолитного железобетона с безригельными перекрытиями.

Фундаменты приняты из условия ограничения возможных деформаций для многоэтажной части из кустов свай, для одноэтажных пристроек – плитные фундаменты. Перекрытия – монолитные железобетонные. Кровля – плоская из рулонных материалов, утепленная газобетоном.

Отмостка вокруг здания – бетонная шириной 1000 мм. Стены – из монолитного пенобетона с поэтажным опиранием на консоли перекрытий.

Перегородки – кирпичные толщиной 120 мм и на металлическом каркасе с двухсторонней обшивкой гипсокартонными листами в два слоя.

5.4 Решение фасада, внутренняя отделка помещений

Стены из пенобетона покрыты штукатуркой типа “Drewa”. Основной колер стен – белый. Цоколь и часть первого этажа отделаны плитами из натурального камня по сетке на цементно-песчаном растворе. Остекление принято зеркальными стеклопакетами.

Внутренние стены и потолки после затирки (при необходимости – штукатурки) окрашиваются водоэмульсионной краской СТЭМ-45. В помещениях, где установлено сантехническое оборудование стены отделываются глазурированной плиткой или окрашиваются поливинилацетатной краской ВА-27.

5.5 Инженерное оборудование

Отопление

Отопление помещений корпуса – водяное, местными нагревательными приборами – радиаторами типа МС 140. Систеиы отопления – двухтрубные. Расход тепла на отопление по первой очереди 180000 ккал/час (218 кВт).

Источником теплоснабжения является котельная по ул. Красных партизан, 6 (резервный источник- котельная РОК-1. Котельная оборудована водонагревательными котлами ТВГ-8М, ТВГ-4Р и двумя паровыми котлами Е-1/9 Г.

Источником водоснабжения являются кольцевые сети 2-й горбольницы.

<< < предыдущая 1 2 3 4 / 11 4 5 6 7 8 9 10 11 следующая > >>
