Коррозия оборудования ствола газовых скважин

Дата: 2025-06-02; Просмотры: 25

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Защита внутренней поверхности обсадной колонны от коррозии и внешней поверхности НКТ осуществляется разобщением пласта и затрубного пространства скважины при помощи разобщителя (пакера) и заполнением затрубного пространства ингибированной жидкостью.

Защита другого оборудования скважины от коррозии реализуется путем периодической закачки ингибитора коррозии в призабойную зону пласта или непрерывной его закачки в затрубное пространство скважины с помощью насосов и подачи ингибитора в НКТ из затрубного пространства скважины через специальные ингибиторные клапаны в колонне НКТ.

Оборудование забоя газовых скважин

Оборудование забоя газовых скважин зависит от:

u литологического и фациального составов пород и цементирующего материала, слагающих газовмещающий коллектор;

u механической прочности пород;

u неоднородности коллекторских свойств пласта по разрезу;

u наличия газоносных, нефтеносных и водоносных пластов в продуктивном разрезе;

u местоположения скважины на структуре и площади газоносности;

u назначения скважины (добывающая, нагнетательная, наблюдательная).

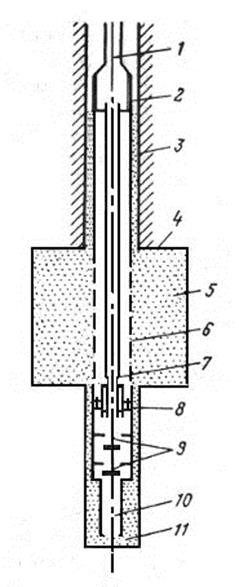

Рис. 1.9. Схема оборудования забоя газовых скважин в рыхлых горных породах на подземных хранилищах газа:

1 - бурильные штанги диаметром 60,3 мм;

2 - переводник с левой резьбой;

3 - обсадная колонна диаметром 146 мм;

4 - интервал ствола скважины, расширенной до 256 мм;

5 - гравий; 6 - щелевой фильтр;

7 - труба диаметром 50 мм;

8, 9 - клапан обратной и прямой циркуляции соответственно;

10 - хвостовик диаметром 62,7 мм;

11 - забой.

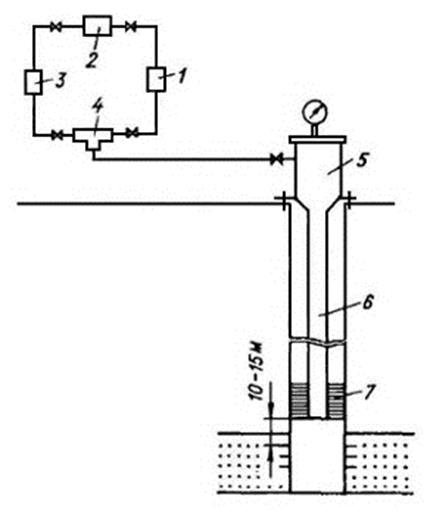

Рис. 2.0. Схема оборудования скважины и обвязки агрегатов при закачке смолообразующих реагентов в призабойную зону пласта:

1 - агрегат, подающий раствор сырых фенолов и щелочи;

2 - агрегат, подающий воду для продавки смолы в пласт;

3 - агрегат, подающий формалин;

4 - тройник-смеситель;

5 - заливочная головка;

6 - заливочные трубы диаметром 50 - 75 мм;

7 - пакер
