Компрессорный способ освоения.
Этот способ нашел наиболее широкое распространение при освоении фонтанных, полуфонтанных и частично механизированных скважин.
При нагнетании газа, жидкость в межтрубном пространстве оттесняется до башмака НКТ или до пускового отверстия в НКТ. Газ, попадая в НКТ, разгазирует жидкость в них. В результате давление на забое сильно снижается. Регулируя расход газа (воздуха), можно изменять плотность газожидкостной смеси в трубах, а следовательно, давление на забое. После опробований и получения устойчивого притока скважина переводится на стационарный режим работы.
Освоение ведется с непрерывным контролем параметров процесса при герметизированном устье скважины. Поэтому этот способ наиболее безопасен.
Освоение скважинными насосами.
На истощенных месторождениях с низким пластовым давлением, когда не ожидаются фонтанные проявления, скважины могут быть освоены откачкой из них жидкости скважинными насосами, спускаемыми на проектную глубину в соответствии с предполагаемыми дебитом и динамическим уровнем.
Перед спуском насоса скважина промывается до забоя водой или лучше нефтью, что вызывает необходимость подвоза к скважине промывочной жидкости - нефти и размещения насосного агрегата и емкости. При промывке водой в зимних условиях возникает проблема подогрева жидкости для предотвращения замерзания.
В различных нефтяных районах вырабатывались и другие практические приемы освоения скважин в соответствии с особенностями того или иного месторождения. В качестве примера можно указать и на такой прием, когда при компрессорном методе в затрубное пространство, заполненное нагнетаемым воздухом, подкачивают некоторое количество воды для увеличения плотности смеси и снижения давления на компрессоре. Это позволяет осуществить продавку скважины при большей глубине спуска НКТ.
3.Оборудование устья газовой скважины
Герметичность заколонного пространства обеспечивается применением цементов определенных марок, дающих газонепроницаемый, трещиностойкий цементный камень. Оборудование устья газовой скважины состоит из трех частей:
1) колонной головки,
2) трубной головки и
3) фонтанной елки.

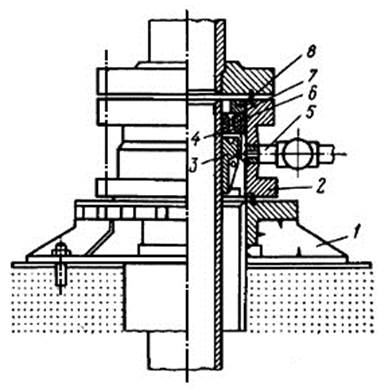

Рис. 1.3. Схема колонной головки газовой скважины со шлипсовым креплением обсадных колонн:
1 - широкоопорный пьедестал;
2 - опорный пьедестал для подвески эксплуатационной колонны;
3 - шлипсы; 4 и 7 - нижнее и верхнее кольца; 5 - отводной патрубок;
6 - уплотнение; 8 - нажимная гайка.
