ПРАКТИЧЕСКОЕ ЗАданИЕ № 4
Тема: Поперечный профиль выемки
Цель работы
Изучить конструкцию земляного полотна. Выполнить в масшта-
бе 1:100…1:200 нормальный поперечный профиль земляного полотна проектируемого железнодорожного пути для заданной глубины выемки, с указанием основных элементов и размеров.
Исходные данные
1. Исходные данные могут быть приняты в соответствии с табл. 7.
2. Вид грунта выбирается по предпоследней цифре учебного шифра (табл. 8).
Таблица 7
Исходные данные
Наименование | Вариант (последняя цифра учебного шифра) | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 | |
последняя цифра учебного шифра | ||||||||||
Расчетная годовая приведенная грузонапряженность нетто в грузовом направлении на 10-й год эксплуатации, млн ткм/км | 7,5 | 9 | 12 | 22 | 29 | 45 | 55 | 75 | 27 | 32 |
Окончание табл. 7
Наименование | Вариант (последняя цифра учебного шифра) | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 | |
Количество главных путей | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 1 | 2 |
Сторонность будущего второго пути | – | П | – | Л | – | Л | П | – | Л | – |
Радиус кривой | – | 2500 | – | 800 | – | 2000 | – | 1200 | – | 3000 |
предпоследняя цифра учебного шифра | ||||||||||
Вид грунта | 1 | 2 | 5 | 3 | 1 | 5 | 7 | 4 | 6 | 8 |
Глубина выемки (рабочая отметка | 9,5 | 8 | 1,5 | 4 | 8,5 | 2 | 6 | 5 | 1 | 7 |
Таблица 8
Вид грунта
Предпоследняя цифра учебного шифра | Наименование |
1 | Скальные слабовыветривающиеся |
2 | Скальные выветривающиеся |
3 | Скальные легковыветривающиеся |
4 | Крупнообломочные, песчаные, глинистые (в том числе лёссовидные) твердой, полутвердой, тугопластичной консистенции |
5 | Глинистые и пылеватые грунты в районах избыточного увлажнения |
6 | Пески мелкие барханные в засушливых районах |
7 | Лёссы на неорошаемых участках в районах с засушливым климатом |
8 | Лёссы вне районов с засушливым климатом |
& | Рекомендуемый библиографический список [3, раздел 5; подраздел 6.1], [4, подраздел 4.1, 4.2], [5, раздел 1] |
Ø | Основные положения и порядок выполнения |
Глубиной выемки называется расстояние от уровня бровок основной площадки до точки пересечения оси земляного полотна с линией, соединяющей бровки откосов выемки.
Для выполнения данного задания рекомендуется альбомная ориентация листа.
Начинать работу следует с нанесения линии поверхности земли и оси земляного полотна. Рекомендации по построению осей главных путей, основной площадки выемки те же, что и в практическом задании № 3.
По заданной рабочей отметке, количеству главных путей выбирается поперечный профиль:
• выемка глубиной до 12 м, однопутная железнодорожная линия (рис. 10) [5];
• выемка глубиной до 12 м при поперечном уклоне местности не круче 1:3, двухпутная железнодорожная линия (рис. 11) [5]; выемка на косогорах (рис. 12) [5].
Слева и справа от основной площадки строятся кюветы, которые имеют глубину 0,6 м, ширину по дну 0,4 м. Крутизну откосов кюветов с полевой стороны назначают равной крутизне откосов выемки, а со стороны пути – 1:1,5. Продольный уклон дна не менее 0,002.
С внешней стороны границы кюветов, выдерживая необходимые величины крутизны, вычерчиваются откосы выемки в одну и затем в другую стороны. Откосы имеют в зависимости от рода грунта и глубины выемки различную крутизну от 1:0,1 до 1:2 (табл. 9).
Таблица 9
Крутизна откосов выемок
Вид используемого грунта | Высота откосов выемок, м | Крутизна откосов выемок |
1 | 12 | 1:0,2 |
2 | 12 | 1:1 |
3 | 12 | 1:1,5 |
4 | 12 | 1:1,5 |
5 | 6 | 1:2 |
6 | 12 | 1:1,75 – 1:2 |
7 | 12 | 1:0,1 – 1:0,5 |
8 | 12 | 1:0,5 – 1:1,5 |
С нагорной стороны строится банкет и забанкетная канава. Банкет отсыпается высотой не более 0,6 м на расстоянии не менее 1,0 м от бровки откоса выемки. Поверхности банкета придают уклон 0,02…0,04 в сторону забанкетной канавы. Банкет отводит атмосферную воду в забанкетную канаву, глубина которой принимается не менее 0,3 м, с продольным уклоном не менее 0,005. При поперечном уклоне местности круче 1:5 банкет не устраивают, но укрепляют откосы выемки.
На расстоянии не менее 0,5 м от забанкетной канавы и не менее 5 м от бровки откоса выемки (обрез), если грунты твердые и сухие, строится кавальер. При слабых, а также увлажненных грунтах это расстояние увеличивают до 5 + (где
– глубина выемки, м), но не менее чем до 10 м.

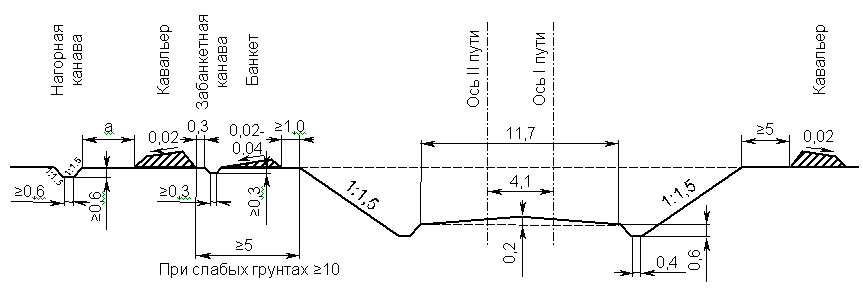

Рис. 10. Выемка глубиной до 12 м

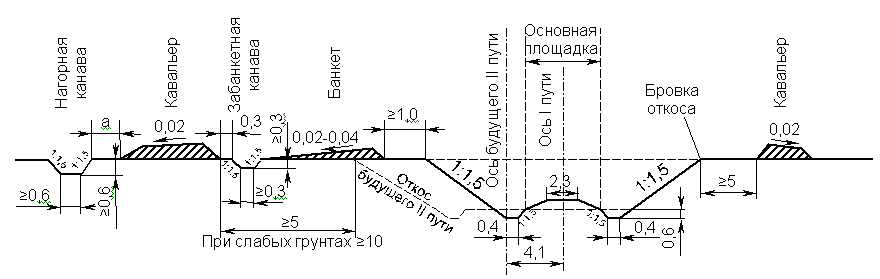

Рис. 11. Выемка глубиной до 12 м с шириной основной площадки 11,7 м
при поперечном уклоне местности не круче 1:3

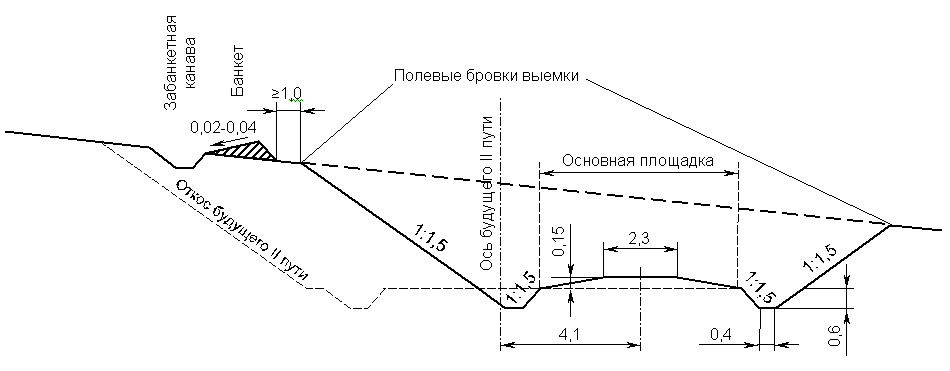

Рис. 12. Выемка на косогорах
Высота кавальеров, как правило, не превышает 3 м. Крутизна откосов кавальеров и банкетов: 1:m £ 1:1,5. С нагорной стороны кавальер размещают между бровкой откоса выемки или банкетом и нагорной канавой, планируя его верхнюю часть и площадку между подошвой кавальера и бровкой нагорной канавы с уклоном 0,02…0,04 в сторону канавы. Для стока воды в низовую сторону от выемки кавальер отсыпают с разрывами шириной по низу не менее 1 м через каждые 50 м. Площадке между бровкой откоса выемки и подошвой кавальера придается уклон в сторону разрыва.
С подгорной стороны выемки на обрезе нет ни банкета, ни банкетной канавы.
С нагорной стороны за кавальером строится спланированная в сторону поля берма, а за ней – нагорная канава. Нагорные канавы проектируют трапецеидального сечения с откосами не круче 1:1,5, глубиной и шириной по дну не менее 0,6 м. Продольный уклон канав – не менее 0,005. При отсутствии кавальера нагорная канава располагается около банкета.
При вычерчивании выемки без кавальера и малых рабочих отметок рекомендуется чертить поперечный профиль в масштабе 1:100, а в остальных случаях – 1:200.
? | Вопросы для самоконтроля |
1. Как выделить основные элементы поперечного профиля выемки?
2. С какой целью и как проводится регулирование стока поверхностных вод в выемки?
3. Какие устройства и сооружения применяются для перехвата, сбора и отвода поверхностных вод у земляного полотна?
4. Почему происходят деформации основной площадки земляного полотна?
5. Какие поверхностные водоотводы устраивают при выемке? Каковы их размеры в поперечном сечении?
6. Где располагают вынутый при сооружении выемки грунт, не используемый для сооружения насыпи?
7. Каково назначение забанкетной канавы?
