Тема: Габарит подвижного состава

Цель работы

Изучить форму и основные размеры габарита подвижного состава Т. Вычертить в масштабе 1:50 или 1:100 габарит подвижного состава Т с указанием основных размеров.

Исходные данные

Исходными данными являются очертание и размеры габарита подвижного состава Т, представленные на рис. 3 [1].

Габариты подвижного состава – поперечные (перпендикулярные оси пути) очертания, в кото­рых, не выходя наружу, должен помещаться установленный на прямом горизонтальном пути (при наиболее неблагоприятном положении в колее и отсутствии боковых наклонений на рессорах и ди­намических колебаний) как в порожнем, так и в нагруженном состоянии не только новый подвиж­ной состав, но и подвижной состав, имеющий максимально нормируемые износы.

Габарит подвижного состава Государственным стандартом раз­делен на три группы.

Первая группа – габарит Т распространяется на подвижной со­став,
допущенный к обращению по путям общей сети железных до­рог, по подъезд­ным путям промышленных и транспортных предприя­тий, сооружения и устройства которых отвечают требованиям габаритов С и Сп.

Вторая группа – габарит 1-Т распространяется на подвижной со­став, допущенный к обращению по всем путям общей сети железных дорог, подъездным путям и путям промышленных предприятий.

Третья группа – габариты 1-ВМ (0-Т), 0-ВМ (01-Т), 02-ВМ (02-Т), 03-ВМ (03-Т) распространяются на подвижной состав, допущенный к обращению по всей сети железных дорог колеи 1520 (1524) мм и по железным дорогам стран дальнего зарубежья, имеющим колею 1435 мм.

В скобках указаны обозначения габаритов, применявшихся до введения настоящего стандарта. Основные размеры габаритов приведе­ны в прил. I табл. 1.

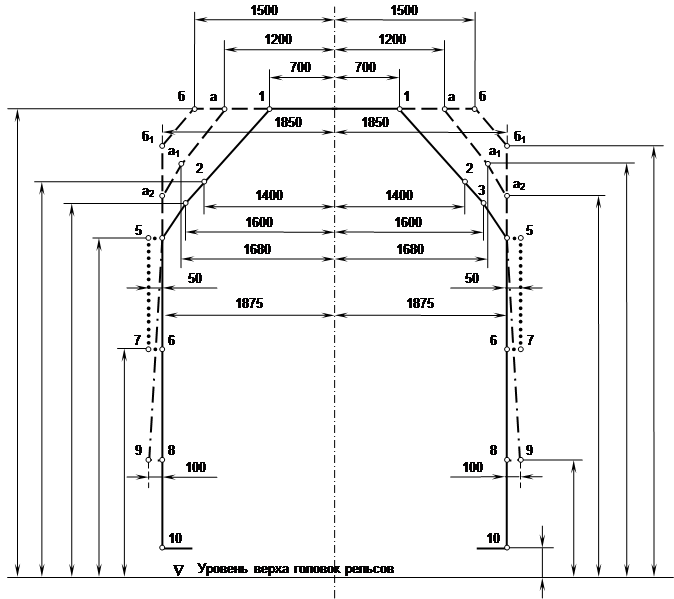

Рис. 3. Очертание и размеры габарита подвижного состава Т

Пространство между габаритом приближения строений и габаритом подвижного состава, а также между габаритами смеж­ных составов необходимо с целью компенсации возможных смещений подвижного состава, которые вызываются отклонениями в положении отдельных элементов пути и колесных пар подвиж­ного состава, допускаемыми нормами их содержания (напри­мер, износ рельсов, отклонения рельсовых нитей по уровню), колебаниями и боковыми наклонами подвижного состава на рессорах.

Для выполнения задания рекомендуется книжная ориентация листа.

Начинать работу следует с нанесения линии уровня верха головок рельсов и оси габарита. По заданным размерам, определив положение ключевых точек, вычерчивается очертание габарита Т в одну и в другую стороны.

1. Дайте определение габариту подвижного состава.

2. Какая группа габарита подвижного состава распространяется на подвижной состав, допущенный к обращению по всем путям общей сети железных дорог, подъездным путям и путям промышленных предприятий?

3. Для чего установлено пространство между габаритом приближения строения и габаритом подвижного состава?
