ОТЧЕТ
по лабораторным работам
Дисциплина: Современные технологии монолитного домостроения
Тема: Разработка оптимальных параметров выдерживания бетона монолитных железобетонных конструкций
1-секционного 12-этажного жилого дома из монолитного железобетона в г. Тамбов
Выполнил студент ИДПО группы ПГС-40.15 _________ А.А. Кузьмин
Принял __________ Т.Ю. Макарова
Тверь 2018
Содержание
| Задание ......................................................................................................... | 3 | ||
| 1. | Цель выполняемой работы и метод выдерживания бетона .................... | 5 | |
| 2. | Исходные данные для расчета ................................................................... | 5 | |
| 2.1. | Характеристики монолитных конструкций ................................... | 5 | |
| 2.2. | Цены на электроэнергию и материалы .......................................... | 6 | |
| 3. | Расчет состава и параметров электропрогрева бетона при температуре наружного воздуха от +100С до –150 С ....................... | 6 | |
| 4. | Расчет стоимости ресурсов для выдерживания бетона монолитных конструкций здания при температуре наружного воздуха от +100С до –150 С............................................................................................................. | 7 | |
| 5. | Технология и организация работ по электропрогреву бетона монолитных конструкций для экономически выгодного варианта ....... | 12 | |
| 5.1. | Схемы организации рабочей зоны .................................................. | 12 | |
| 5.2. | Схемы расстановки, расфазировки и подключения электродов и греющего провода ............................................................................. | 12 | |
| 5.3. | Электрические параметры электропрогрева ................................. | 12 | |

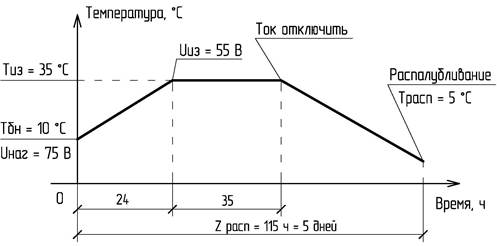

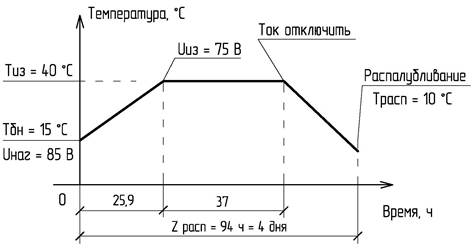

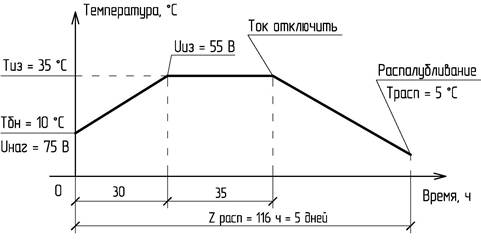

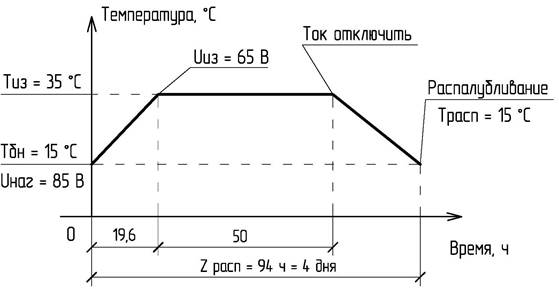

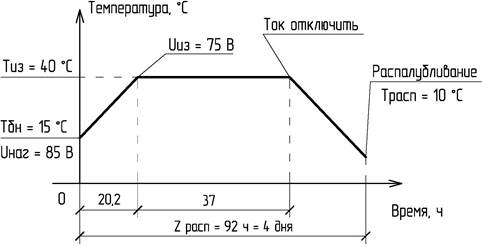

| 5.4. | Графики температурных режимов ................................................... | 13 | |
| 5.5. | Схемы расстановки температурных скважин ................................. | 15 | |
| 5.6. | Состав звена и распределение операций по исполнителям .......... | 16 | |

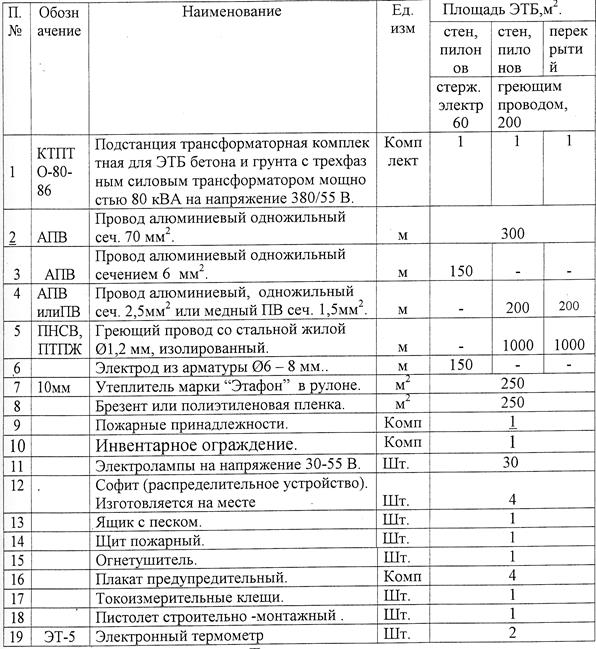

| 5.7. | Ведомость потребности в машинах, механизмах, инвентаре и материалах .......................................................................................... | 16 | |
| 5.8. | Состав и содержание производственного контроля качества ....... | 17 | |
| 5.9. | Калькуляция затрат труда ................................................................. | 17 | |
| 5.10. | График производства работ .............................................................. | 17 | |
| Литература ................................................................................................... | 18 | ||
| ТВЕРСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИСФ Кафедра «Строительное производство» | Тип 9 Лист 1 |
| Задание студенту______А.А. Кузьмину________ группы__ПГС-40.15__ курса____4__для выполнения лабораторных работ по дисциплине «Современные технологии монолитного домостроения» | |
Для выполнения лабораторных работ с помощью персонального компьютера (ПК) необходимо научиться применять пакет программ, содержащийся в системе ТСП.
Индексы, размерности, порядок ввода в ПК принимаются по учебному пособию «Энергоресурсосбережение в строительстве. Компьютерная система ТСП для строителей».
Решаемая задача. Разработка оптимальных параметров выдерживания бетона монолитных железобетонных конструкций надземной части 1-секционного 12-этажного жилого дома из монолитного железобетона в г. Тамбов
Данные для выполнения расчетов
| № п/п | Наименование | Условное обозна- чение | Ед. изме-ре- ния | Численное значение |
| 1 | Условия строительства: | |||
| 1.1.Температура наружного воздуха | Тнв | оС | летний режим: +25; +20; +15; +10; +5; +1; | |
| зимний режим: -1; - 5; -10; -15; -20; -25 | ||||
| 1.2. Скорость ветра | V | м/с | 0;.1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 11; 12; | |
| 1.3. Температура бетона сразу после укладки бетонной смеси в конструкцию | Тбн | оС | 5;7;10;12;15.17;20;22;25 | |
| 1.4. Электрическое сопротивление свежеуложенного бетона | Ru | Ом∙м | 0 (если неизвестно); 4;5;6;7;8;9;10 | |
| 1.5. Опалубка: а) деревянная (толщина Доп=0,025; 0,03; 0,04 м) с весовой влажностью; б) фанерная (Доп= 0,009; 0,012; 0,015; 0,018; 0,020; 0,021 м); в) стальная (Доп= 0,003; 0,004; 0,005 м); г) Другая___________________ | Wоп | % | 10; 20; 30; 40; 50 | |
| 1.6. Утеплитель | - | - | См. табл. 5.1 Учебного пособия | |
| 1.7. Диаметр стальных электродов для электропрогрева бетона | Дэл | мм | 6; 8 | |
| 1.8. Температура предварительного электроразогрева бетонной смеси до укладки в конструкцию за время разогрева Z = 5; 10; 15 мин | Тнаг | оС | 45; 50; 55; 60; 65; 70; 75 | |
| 1.9. Вместимость бадьи для предварительного электроразогрева бетонной смеси | Vбад | м3 | 0,5; 0,75; 1,0; 1,2; | |
| 1.10. Давление нагнетания растворной части инъекционного бетона для заполнения межзернового пространства в крупном заполнителе | Рнаг | МПа | 0,7; 0,8; 0,9 | |
| 1.11. Режимы выдерживания бетона: НТ – нормальный; ТО - тепловая обработка Задание: получить от марочной после: | %R(28) | % | 0 | |
| а) электропрогрева бетона | %R(28) | % | 30;40;50;60;70;80;90;100 | |
| б) предварительного электроразогрева бетонной смеси до укладки с распалубкой при перепаде температуры бетона и Тнв 20оС или _____оС | %R(28) | % | 30;40;50;60;70;80;90;100 | |
| 2 | Типы монолитных конструкций и их размеры: а) вертикальных (стены, колонны) | L, B, H | м | на захватке L = 44,5 м В = 0,20 м Н = 2,70 м |
| б) горизонтальных (перекрытия) | L, B, H | м | на захватке L = 12,0 м В = 10,0 м Н = 0,22 м | |
| 3 | Характеристика бетона и бетонной смеси: а) вид бетона | Обычный тяжелый | ||
| б) Класс (марочная прочность) | В (М) | МПа | В 25 (350) | |
| в) подвижность | ОК | см | 12 | |
| 4 | Характеристика материалов для расчета состава бетона 4.1. Портландцемент ПЦ: а) марка | Rц | МПа | 40 50 55 |
| б) активность при ТО | Rпр | МПа | 20;22;26;28;30 26;28;30;32;34 34;35;37;39;40 | |
| в) нормальная густота | НГ | % | 25;25,526;26,6;27;27,5;28;28,5;29;29,5 | |
| г) содержание трехкальц. алюмината C3А | C3А | % | меньше 6 6-8 больше8 | |
| 4.2. Песок природный преимущественно кварцевый а) плотность породы усредненная | Gп | кг/м3 | 2580;2590;2600;2610;2620;2630;2640;2650;2660;2670 | |
| б) насыпная плотность песка в уплотненном состоянии | Gпн | кг/м3 | 1750;1760;1770;1780;1790;1800;1810;1820;1830;1850 | |
| в) модуль крупности | М | - | 1,2;1,4;1,6;1,8;2,0;2,2;2,4;2,6;2,8;3,0;3,2 | |
| г) загрязненность илистыми, глинистыми, пылеватыми примесями | Гп | % | 0;0,5;1,0;1,5;2,0;2,5;3,0;3,5;4,0;4,5;5,0 | |
| 4.3. Крупный заполнитель из естественных пород для обычного бетона | ||||
| а) плотность породы усредненная | Gщ | кг/м3 | 2560;2580;2600;2620;2630; (нет 2650;2670) | |
| б) насыпная плотность | Gщн | кг/м3 | 1280; 1300; 1320; 1350; 1370; 1400 (нет 1420; 1450) | |
| в) коэффициент качества С и водопоглощение породы Wщ. пог | С и Wщ. пог | См. Учебное пособие табл. 3.1 | ||
| г) загрязненность илистыми, глинистыми, пылеватыми примесями | Гщ | % | 0;0,2;0,4;0,6;0,7;0,8;0,9;1,0;1,1;1,2;1,3;1,4;1,6;1,8;2,0 | |
| 4.4. Пластифицирующие добавки для экономии цемента: ЛСТ; ЛТМ; ПЛС; КБМ; ХДСК-1; Л-1; ППЭ; МЛС; ЛСТМТЗ; С-3; | Д1, Кэ, | - | %Д1 и Кэ в табл. 3.2, а К1 и G1 в табл. 3,3 Учебного пособия | |
| 4.5. Ускоритель твердения (УТ): CaCl2; CaCl2 + NaNO2; Na2SO4 | %Д2 | - | 0,5; 1,0; 1,5; 2,0; 2,5; 3,0 (CaCl2 в арм. констр. не > 1,5%) | |
| К2 и G2 | Принимаются по табл. 3.3 Учебного пособия |
Примечание. Цены на материалы принимаются для каждого региона РФ или задаются руководителем.
5. Перечень лабораторных работ и шифр соответствующих программ в системе ТСП для выполнения расчетов на ПК
| 5.1. Расчет состава обычного тяжелого бетона (SPRSOTB) 5.2. расчет цементно-песчаного бетона (SPRSCPB) 5.3. Расчет инъекционного бетона (SPRSIB) 5.4. Прогнозирование прочности бетона летнего режима твердения (SPPPBLRT) (выдерживается в конструкции и в образце размерами 0,15х0,15х0,15 м в стальной форме с толщиной стенок 0,005 м) 5.5. Расчет термосного выдерживания бетона (SPRTVB) 5.6. Электродный электропрогрев железобетонных монолитных конструкций (SPEEGMR) | 5.7. Форсированный электроразогрев бетонных смесей до укладки в конструкцию (SPFERBS) 5.8. Прогнозирование прочности бетона электроразогретого перед укладкой (SPPPBEPU) 5.9. Электропрогрев монолитных конструкций изолированным греющим проводом (SPEMKIGP) 5.10. Расчет электрической мощности активных секций бетоновода (SPREMASB) 5.12. Сравнение вариантов расхода материальных ресурсов (SPSWRMR) |
6. Рекомендации по выполнению лабораторных работ
Для каждой решаемой задачи необходимо подготовить соответствующие исходные данные для ввода в ПК в виде матрицы, которая составляется по заданным в п. п. 1, 2, 3, и 4 данным и рекомендациям в Учебном пособии. В компьютерных классах корпуса «Ц» ТГТУ в память ПК введена система ТСП, позволяющая решать заданные выше и другие задачи по энергоресурсосбережению. Она дает возможность управлять ПК, набирать данные по образцу с заменой цифр примера на цифры задачи; получать справочную информацию (клавиша F1), выводить результаты решения на экран, записывать в память ПК, на флешку, диск и т.д.
7. Дополнительные данные_________________________________________________________________________________________________________
Задание для выполнения лабораторных работ выдал / Т.Ю. Макарова / «____»__________________г.
| Составитель Макарова Т.Ю. | Заказ | Тираж 200 |
1. Цель выполняемой работы и метод выдерживания бетона
Целью работы является разработка оптимальных параметров выдерживания бетона монолитных железобетонных конструкций надземной части 1-секционного 12-этажного жилого дома из монолитного железобетона в г. Тамбов для обеспечения заданного темпа работ при температурах наружного воздуха Тнв = +10°С ….. –15 °С.
Применяется метод искусственного электропрогрева бетона.
В работе сравниваются два способа электропрогрева бетона конструкций здания при каждой заданной температуре наружного воздуха.
Таблица 1.1. Способы электропрогрева бетона для сравнения
| Тнв = +10 °С...–0 °С | 1 Вариант | Без прогрева, с утеплением этафомом (указать количество слоев) |
| 2 Вариант | Электропрогрев изолированным греющим проводом бетона стен и перекрытий | |
| Тнв = –5 °С... –15 °С | 1 Вариант | Электропрогрев изолированным греющим проводом бетона стен и перекрытий |
| 2 Вариант | Электродный электропрогрев бетона стен и электропрогрев изолированным греющим проводом бетона перекрытий |
В комплексе компьютерной системы ТСП для строителей произведен расчет по следующим программам:
1. Расчет состава обычного тяжелого бетона (SPRSOTB)
2. Прогнозирование прочности бетона летнего режима твердения
(SPPPBLRT)
2. Электропрогрев бетона монолитных конструкций изолированным греющим проводом
3. Электродный электропрогрев бетона железобетонных монолитных конструкций (SPEEGMK) и др.
2. Исходные данные для расчета
2.1. Характеристики монолитных конструкций
Этот подраздел содержит схемы конструкций (для каждого вида конструкций) с размерами (длина, ширина, высота) и расчетами следующих величин (рис. 1):
– стены на захватке V = 24,0 м3, Fоп = 240,0 м2, Fох = 249,0 м2;
– перекрытие на захватке V = 26,4 м3, Fоп = 120,0 м2, Fох = 250,6 м2
Способы выдерживания бетона монолитных конструкций сравниваются по энергетическим и материальным ресурсам, которые используются для выдерживания бетона конструкций и так же по количеству опалубки, необходимой для производства работ при каждом способа электропрогрева.
Расчет стоимости ресурсов для выдерживания бетона железобетонных монолитных конструкций выполняются в табличной форме.
2.2. Цены на электроэнергию и материалы
Таблица 2.1. Цены на электроэнергию и материалы (III квартал 2018 г.)
| Вид ресурса | Единица измерения | Стоимость, руб | Стоимость однократной амортизации |
| Электроэнергия | 1 кВт-ч | 8,15 | 8,15 |
| Опалубка (сметная стоимость): | |||
| – вертикальных конструкции (стены, колонны, пилоны) | 1 кв. м | 6 483 | 64,83 |
| – перекрытия | 1 кв. м | 3 517 | 35,17 |
| Утеплитель | |||
| – вспененный полиэтилен толщиной 10 мм | 1 кв. м | 50 | 12,5 |
| – этафом толщиной 10 мм | 1 кв. м | 295 | 29,50 |
| Полиэтиленовая (ПЭ) пленка толщиной 200 км (0,2 мм) | 1 кв.м | 17 | 8,5 |
| Греющий провод: | |||
| – одножильный ПНСВ1х1,2 | 1 м | 1,5 | 1,5 |
| – двужильный ПНСВ 2х1,2 | 1 м | 2,4 | 2,4 |
| Электроды | 1 кг | 47 | 47 |
Примечание. В расчетах использовать стоимость однократной амортизации (однократного использования).
3. Расчет состава и параметров электропрогрева бетона при температуре наружного воздуха от +100 С до –150 С
Данный раздел отчета содержит распечатки результатов всех расчетов по компьютерной системе ТСП для строителей, начиная с расчета состава бетона.
4. Расчет стоимости ресурсов для выдерживания бетона монолитных конструкций здания
Расчет стоимости ресурсов выполняется в табличной форме. При каждом значении температуры наружного воздуха (Тнв) составляются 3 таблицы: для вертикальных конструкций (стен, колонн и пилонов), для горизонтальных конструкций (перекрытий) и надземной части здания в целом. Например:
В расчетах принимается за 1 конструкцию – стены на захватке. На этаже 4 захватки. В здании 12 этажей.
Таблица 4.1. Стоимость ресурсов для выдерживания бетона монолитных стен
при Тнв = –5 °С
| Способы выдерживания бетона конструкции для достижения требуемой прочности в % от R28 | Электропрогрев изолированным греющим проводом (1 вариант) | Электродный электропрогрев (2 вариант) | |||||
| конструк-ция | этаж | здание | конструк-ция | этаж | здание | ||
| Электро-энергия | кВт-ч | 991 | 3964 | 47568 | 1421 | 5684 | 68208 |
| тыс. руб. | 8,077 | 32,307 | 387,679 | 11,581 | 46,325 | 555,895 | |
| Опалубка | м2 | 240 | 960 | 11520 | 240 | 960 | 11520 |
| тыс. руб. | 15,559 | 62,237 | 746,842 | 15,559 | 62,237 | 746,842 | |
| Утеплитель | м2 | 249 | 996 | 11952 | 498 | 1992 | 23904 |
| тыс. руб. | 7,346 | 29,382 | 352,584 | 14,691 | 58,764 | 705,168 | |
| ПЭ пленка | м2 | 9 | 36 | 432 | 9 | 36 | 432 |
| тыс. руб. | 0,077 | 0,306 | 3,672 | 0,077 | 0,306 | 3,672 | |
| Греющий провод ПНСВ 2х1,2 | м | 551 | 2204 | 26448 | – | – | – |
| тыс. руб. | 1,322 | 5,290 | 63,475 | – | – | – | |
| Электроды | кг | – | – | – | 32,54 | 130,16 | 1561,92 |
| тыс. руб. | – | – | – | 1,529 | 6,118 | 73,410 | |
| Суммарная стоимость | тыс. руб. | 32,380 | 129,521 | 1 554,252 | 43,437 | 173,749 | 2 084,987 |
Таблица 4.2. Стоимость ресурсов для выдерживания бетона монолитного перекрытия при Тнв = –5 °С
| Способы выдерживания бетона конструкции для достижения требуемой прочности 70 % от R28 | Электропрогрев изолированным греющим проводом (1 и 2 варианты) | |||
| конструкция | этаж | здание | ||
| Электроэнергия | кВт-ч | 1158 | 4632 | 55584 |
| тыс. руб. | 9,438 | 37,751 | 453,010 | |
| Опалубка | м2 | 120 | 480 | 5760 |
| тыс. руб. | 4,220 | 16,882 | 202,579 | |
| Утеплитель | м2 | 250 | 1000 | 12000 |
| тыс. руб. | 7,375 | 29,500 | 354,000 | |
| ПЭ пленка | м2 | 120 | 480 | 5760 |
| тыс. руб. | 1,020 | 4,080 | 48,960 | |
| Греющий провод ПНСВ 2х1,2 | м | 509 | 2036 | 24432 |
| тыс. руб. | 1,222 | 4,886 | 58,637 | |
| Электроды | кг | – | – | – |
| тыс. руб. | – | – | – | |
| Суммарная стоимость | тыс. руб. | 23,275 | 93,099 | 1 117,186 |
Таблица 4.3. Стоимость ресурсов для выдерживания бетона
надземной части здания в целом при Тнв = –5 °С
| Способы выдерживания бетона конструкции для достижения требуемой прочности в % от R28 | 1 вариант Электропрогрев изолированным греющим проводом бетона стен и перекрытий | 2 вариант Электродный электропрогрев бетона стен и электропрогрев изолированным греющим проводом бетона перекрытий | |||||
| конструк-ция | этаж | здание | конструк-ция | этаж | здание | ||
| Электро-энергия | кВт-ч | 2149 | 8596 | 103152 | 2579 | 10316 | 123792 |
| тыс. руб. | 17,514 | 70,057 | 840,689 | 21,019 | 84,075 | 1 008,905 | |
| Опалубка | м2 | 360 | 1440 | 17280 | 360 | 1440 | 17280 |
| тыс. руб. | 19,780 | 79,118 | 949,421 | 19,780 | 79,118 | 949,421 | |
| Утеплитель | м2 | 499 | 1996 | 23952 | 748 | 2992 | 35904 |
| тыс. руб. | 14,721 | 58,882 | 706,584 | 22,066 | 88,264 | 1 059,168 | |
| ПЭ пленка | м2 | 129 | 516 | 6192 | 129 | 516 | 6192 |
| тыс. руб. | 1,097 | 4,386 | 52,632 | 1,097 | 4,386 | 52,632 | |
| Греющий провод ПНСВ 2х1,2 | м | 1060 | 4240 | 50880 | 509 | 2036 | 24432 |
| тыс. руб. | 2,544 | 10,176 | 122,112 | 1,222 | 4,886 | 58,637 | |
| Электроды | кг | – | – | – | 32,54 | 130,16 | 1561,92 |
| тыс. руб. | – | – | – | 1,529 | 6,118 | 73,410 | |
| Суммарная стоимость | тыс. руб. | 55,655 | 222,620 | 2 671,438 | 66,712 | 266,848 | 3 202,173 |
Таблица 4.4. Стоимость ресурсов для выдерживания бетона монолитных стен
при Тнв = –10 °С
| Способы выдерживания бетона конструкции для достижения требуемой прочности в % от R28 | Электропрогрев изолированным греющим проводом (1 вариант) | Электродный электропрогрев (2 вариант) | |||||
| конструк-ция | этаж | здание | конструк-ция | этаж | здание | ||
| Электро-энергия | кВт-ч | 1080 | 4320 | 51840 | 1384 | 5536 | 66432 |
| тыс. руб. | 8,802 | 35,208 | 422,496 | 11,280 | 45,118 | 541,421 | |
| Опалубка | м2 | 240 | 960 | 11520 | 240 | 960 | 11520 |
| тыс. руб. | 15,559 | 62,237 | 746,842 | 15,559 | 62,237 | 746,842 | |
| Утеплитель | м2 | 249 | 996 | 11952 | 747 | 2988 | 35856 |
| тыс. руб. | 7,346 | 29,382 | 352,584 | 22,037 | 88,146 | 1 057,752 | |
| ПЭ пленка | м2 | 9 | 36 | 432 | 9 | 36 | 432 |
| тыс. руб. | 0,077 | 0,306 | 3,672 | 0,077 | 0,306 | 3,672 | |
| Греющий провод ПНСВ 2х1,2 | м | 567 | 2268 | 27216 | – | – | – |
| тыс. руб. | 1,361 | 5,443 | 65,318 | – | – | – | |
| Электроды | кг | – | – | – | 32,72 | 130,88 | 1570,56 |
| тыс. руб. | – | – | – | 1,538 | 6,151 | 73,816 | |
| Суммарная стоимость | тыс. руб. | 33,144 | 132,576 | 1 590,912 | 50,490 | 201,959 | 2 423,503 |
Таблица 4.5. Стоимость ресурсов для выдерживания бетона монолитного перекрытия при Тнв = –10 °С
| Способы выдерживания бетона конструкции для достижения требуемой прочности 70 % от R28 | Электропрогрев изолированным греющим проводом (1 и 2 варианты) | |||
| конструкция | этаж | здание | ||
| Электроэнергия | кВт-ч | 1228 | 4912 | 58944 |
| тыс. руб. | 10,008 | 40,033 | 480,394 | |
| Опалубка | м2 | 120 | 480 | 5760 |
| тыс. руб. | 4,220 | 16,882 | 202,579 | |
| Утеплитель | м2 | 500 | 2000 | 24000 |
| тыс. руб. | 14,750 | 59,000 | 708,000 | |
| ПЭ пленка | м2 | 120 | 480 | 5760 |
| тыс. руб. | 1,020 | 4,080 | 48,960 | |
| Греющий провод ПНСВ 2х1,2 | м | 540 | 2160 | 25920 |
| тыс. руб. | 1,296 | 5,184 | 62,208 | |
| Электроды | кг | – | – | – |
| тыс. руб. | – | – | – | |
| Суммарная стоимость | тыс. руб. | 31,295 | 125,178 | 1 502,141 |
Таблица 4.6. Стоимость ресурсов для выдерживания бетона
надземной части здания в целом при Тнв = –10 °С
| Способы выдерживания бетона конструкции для достижения требуемой прочности в % от R28 | 1 вариант Электропрогрев изолированным греющим проводом бетона стен и перекрытий | 2 вариант Электродный электропрогрев бетона стен и электропрогрев изолированным греющим проводом бетона перекрытий | |||||
| конструк-ция | этаж | здание | конструк-ция | этаж | здание | ||
| Электро-энергия | кВт-ч | 2308 | 9232 | 110784 | 2612 | 10448 | 125376 |
| тыс. руб. | 18,810 | 75,241 | 902,890 | 21,288 | 85,151 | 1 021,814 | |
| Опалубка | м2 | 360 | 1440 | 17280 | 360 | 1440 | 17280 |
| тыс. руб. | 19,780 | 79,118 | 949,421 | 19,780 | 79,118 | 949,421 | |
| Утеплитель | м2 | 749 | 2996 | 35952 | 1247 | 4988 | 59856 |
| тыс. руб. | 22,096 | 88,382 | 1 060,584 | 36,787 | 147,146 | 1 765,752 | |
| ПЭ пленка | м2 | 129 | 516 | 6192 | 129 | 516 | 6192 |
| тыс. руб. | 1,097 | 4,386 | 52,632 | 1,097 | 4,386 | 52,632 | |
| Греющий провод ПНСВ 2х1,2 | м | 1107 | 4428 | 53136 | 540 | 2160 | 25920 |
| тыс. руб. | 2,657 | 10,627 | 127,526 | 1,296 | 5,184 | 62,208 | |
| Электроды | кг | – | – | – | 32,72 | 130,88 | 1570,56 |
| тыс. руб. | – | – | – | 1,538 | 6,151 | 73,816 | |
| Суммарная стоимость | тыс. руб. | 64,439 | 257,754 | 3 093,053 | 81,784 | 327,137 | 3 925,644 |
Таблица 4.7. Стоимость ресурсов для выдерживания бетона монолитных стен
при Тнв = –15 °С
| Способы выдерживания бетона конструкции для достижения требуемой прочности в % от R28 | Электропрогрев изолированным греющим проводом (1 вариант) | Электродный электропрогрев (2 вариант) | |||||
| конструк-ция | этаж | здание | конструк-ция | этаж | здание | ||
| Электро-энергия | кВт-ч | 790 | 3160 | 37920 | 1350 | 5400 | 64800 |
| тыс. руб. | 6,439 | 25,754 | 309,048 | 11,003 | 44,010 | 528,120 | |
| Опалубка | м2 | 240 | 960 | 11520 | 240 | 960 | 11520 |
| тыс. руб. | 15,559 | 62,237 | 746,842 | 15,559 | 62,237 | 746,842 | |
| Утеплитель | м2 | 498 | 1992 | 23904 | 996 | 3984 | 47808 |
| тыс. руб. | 14,691 | 58,764 | 705,168 | 29,382 | 117,528 | 1 410,336 | |
| ПЭ пленка | м2 | 9 | 36 | 432 | 9 | 36 | 432 |
| тыс. руб. | 0,077 | 0,306 | 3,672 | 0,077 | 0,306 | 3,672 | |
| Греющий провод ПНСВ 2х1,2 | м | 539 | 2156 | 25872 | – | – | – |
| тыс. руб. | 1,294 | 5,174 | 62,093 | – | – | – | |
| Электроды | кг | – | – | – | 32,63 | 130,52 | 1566,24 |
| тыс. руб. | – | – | – | 1,534 | 6,134 | 73,613 | |
| Суммарная стоимость | тыс. руб. | 38,059 | 152,235 | 1 826,822 | 57,554 | 230,215 | 2 762,583 |
Таблица 4.8. Стоимость ресурсов для выдерживания бетона монолитного перекрытия при Тнв = –15 °С
| Способы выдерживания бетона конструкции для достижения требуемой прочности 70 % от R28 | Электропрогрев изолированным греющим проводом (1 и 2 варианты) | |||
| конструкция | этаж | здание | ||
| Электроэнергия | кВт-ч | 869 | 3476 | 41712 |
| тыс. руб. | 7,082 | 28,329 | 339,953 | |
| Опалубка | м2 | 120 | 480 | 5760 |
| тыс. руб. | 4,220 | 16,882 | 202,579 | |
| Утеплитель | м2 | 500 | 2000 | 24000 |
| тыс. руб. | 14,750 | 59,000 | 708,000 | |
| ПЭ пленка | м2 | 120 | 480 | 5760 |
| тыс. руб. | 1,020 | 4,080 | 48,960 | |
| Греющий провод ПНСВ 2х1,2 | м | 520 | 2080 | 24960 |
| тыс. руб. | 1,248 | 4,992 | 59,904 | |
| Электроды | кг | – | – | – |
| тыс. руб. | – | – | – | |
| Суммарная стоимость | тыс. руб. | 28,321 | 113,283 | 1 359,396 |
Таблица 4.9. Стоимость ресурсов для выдерживания бетона
надземной части здания в целом при Тнв = –15 °С
| Способы выдерживания бетона конструкции для достижения требуемой прочности в % от R28 | 1 вариант Электропрогрев изолированным греющим проводом бетона стен и перекрытий | 2 вариант Электродный электропрогрев бетона стен и электропрогрев изолированным греющим проводом бетона перекрытий | |||||
| конструк-ция | этаж | здание | конструк-ция | этаж | здание | ||
| Электро-энергия | кВт-ч | 1659 | 6636 | 79632 | 2219 | 8876 | 106512 |
| тыс. руб. | 13,521 | 54,083 | 649,001 | 18,085 | 72,339 | 868,073 | |
| Опалубка | м2 | 360 | 1440 | 17280 | 360 | 1440 | 17280 |
| тыс. руб. | 19,780 | 79,118 | 949,421 | 19,780 | 79,118 | 949,421 | |
| Утеплитель | м2 | 998 | 3992 | 47904 | 1496 | 5984 | 71808 |
| тыс. руб. | 29,441 | 117,764 | 1 413,168 | 44,132 | 176,528 | 2 118,336 | |
| ПЭ пленка | м2 | 129 | 516 | 6192 | 129 | 516 | 6192 |
| тыс. руб. | 1,097 | 4,386 | 52,632 | 1,097 | 4,386 | 52,632 | |
| Греющий провод ПНСВ 2х1,2 | м | 1059 | 4236 | 50832 | 520 | 2080 | 24960 |
| тыс. руб. | 2,542 | 10,166 | 121,997 | 1,248 | 4,992 | 59,904 | |
| Электроды | кг | – | – | – | 32,63 | 130,52 | 1566,24 |
| тыс. руб. | – | – | – | 1,534 | 6,134 | 73,613 | |
| Суммарная стоимость | тыс. руб. | 66,380 | 265,518 | 3 186,218 | 85,875 | 343,498 | 4 121,979 |
Таблица 4.10. Сравнение способов выдерживания бетона по суммарной стоимости
| Способы выдерживания бетона конструкции для достижения требуемой прочности в % от R28 | Суммарная стоимость, тыс. руб. при температурах наружного воздуха | Экономический эффект, тыс. руб. % | ||||
| –5 °С | –10 °С | –15 °C | –5 °С | –10 °С | –15 °С | |
| 1вариант Электропрогрев изолированным греющим проводом стен и перекрытий | 2 671,438 | 3 093,053 | 3 186,218 | 530,735 | 832,591 | 935,760 |
| 16,6 % | 21,2 % | 22,7 % | ||||
| 2 вариант Электродный электропрогрев стен и электропрогрев изолированным греющим проводом перекрытий | 3 202,173 | 3 925,644 | 4 121,979 | – | – | – |
Выводы.
При Тнв = +10°С…–0 °С экономически выгодным способом выдерживания бетона монолитных конструкций 1-секционного 12-этажного жилого дома из монолитного железобетона в г. Тамбов по стоимости материальных ресурсов для обеспечения необходимого темпа работ является утепление этафомом (указать количество слоев при каждой температуре наружного воздуха)).
При Тнв = –5°С…–15 °С экономически выгодным способом выдерживания бетона монолитных конструкций 1-секционного 12-этажного жилого дома из монолитного железобетона в г. Тамбов по стоимости материальных ресурсов для обеспечения необходимого темпа работ является электропрогрев монолитных стен и перекрытий изолированным греющим проводом.
5. Организация и технология работ по электропрогреву бетона монолитных конструкций для экономически выгодного варианта
5.1. Схемы организации рабочей зоны (рис. 8 из [4] или рис. 1 из [5])
5.2. Схемы расстановки, расфазировки и подключения электродов и греющего провода (рис. 2-6 из [4] или рис. 4 из [5])
5.3. Электрические параметры электропрогрева (табл. 8 и 9 из [4]; табл. 1 из [5]; пример см. табл.5.1)
Таблица 5.1. Электрические параметры электропрогрева бетона стен и перекрытий изолированным греющим проводом
| Наименование конструкций, толщина в мм | Темпера- тура наружно- го воздуха, Тнв 0С | Шаг раскладки нагрева- тельного провода, мм | Диаметр нагрева- тельного провода марки ПНСВ, мм | Длина отрезка нагрева- тельного провода, м | Электри- ческое напряже- ние, В | Максималь- ная темпе- ратура ЭТБ, 0С |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Стены толщ. 300 мм | - 5 | 250 | 1,2 | 34 | 65 | 31 |
| - 10 | 220 | 1,2 | 39 | 75 | 39 | |
| - 15 | 190 | 1,2 | 44 | 85 | 42 | |
| Перекрытие толщ. 200 мм | - 5 | 200 | 1,2 | 28 | 55 | 30 |
| - 10 | 160 | 1,2 | 34 | 65 | 45 | |
| - 15 | 120 | 1,2 | 39 | 75 | 43 |
5.4. Графики температурных режимов (см. графики 1-13 из [4]) Например:
Рис. 5.1. График температурного режима электропрогрева бетона стен
изолированным греющим проводом (опалубка фанерная, один слой этафома)
при Тнв = –5 °С; 68 % R28
Рис. 5.2. График температурного режима электропрогрева бетона перекрытия
изолированным греющим проводом (опалубка фанерная, один слой этафома)
при Тнв = –5 °С; 70 % R28
Рис. 5.3. График температурного режима электропрогрева бетона стен
изолированным греющим проводом (опалубка фанерная, один слой этафома)
при Тнв = –10 °С; 70 % R28
Рис. 5.4. График температурного режима электропрогрева бетона перекрытия
изолированным греющим проводом (опалубка фанерная, один слой этафома)
при Тнв = –10 °С; 70 % R28
Рис. 5.5. График температурного режима электропрогрева бетона стен
изолированным греющим проводом (опалубка фанерная, два слоя этафома)
при Тнв = –15 °С ; 70 % R28
Рис. 5.6. График температурного режима электропрогрева бетона перекрытия
изолированным греющим проводом (опалубка фанерная, два слоя этафома)
при Тнв = –15 °С; 70 % R28
5.5. Схемы расстановки температурных скважин (табл. 11 из [4]; пример см. рис. 5.1)
|
Примечание. При нагреве и изотермическом прогреве температуру бетона замеряют по скважинам № 1 и 2, при охлаждении – по скважинам 1, 2, 3.
|
Рис. 5.1. Схема расстановки температурных скважин при ЭТБ фундамента
5.6. Состав звена и распределение операций по исполнителям (табл. 10 из [4]; табл. 2 из [5]; пример см. табл. 5.2)
Таблица 5.2. Состав звена и распределение операций по исполнителям при электропрогреве (ЭТБ) стен электродами
| № п/п | Состав звена по профессиям | Кол. чел. | Перечень работ |
| 1 | Электромонтажник 5 разряда | 1 | Подсоединения КПТ ТО-80/86 к питающей сети и к секциям шинопровода, расстановка и коммутация электродов |
| 2 | Электромонтажник 3 разряда | 1 | Расстановка шинопроводов, расстановка и коммутация электродов. |
| 3 | Бетонщик 4 разряда | 1 | Заготовка электродов, устройство гидро- и теплоизоляции, укладка бетона |
| 4 | Бетонщик 3 разряда |
5.7. Ведомость потребности в машинах, механизмах, инвентаре и материалах (табл. 4 из [4]; табл. 6 из [5]; пример см. табл. 5.3 и 5.4)
Таблица 5.3. Ведомость потребности в машинах, механизмах, инвентаре и материалах при электродном электропрогреве
| № п/п | Наименование | Марка, ГОСТ, ТУ | Ед. изм. | Кол. | Техническая характеристика |
| 1 | Комплектная трансформаторная подстанция для прогрева бетона | КТП ТО-80/86 | шт. | 1 | Мощность, кВт 80 Макс, ток, А 490 Напряжение на стороне низкого напряжения, В 55, 65, 75, 85, 95 |
| 2 | Токоизмерительные клещи | Ц-91 | шт. | 1 | |
| 3 | Инвентарные секции шинопроводов | шт. | 6 | Длина секции, м 1,5 Масса, кг 10 | |
| 4 | Кабель | КРПТ-3´25+1´16 КРПТ-3´50 КРПТ-3´25 КРПТ-3´16 АПР-4 мм2 | м | 25 50 12 25 250 | |
| 5 | Сталь арматурная для электродов | ГОСТ 5781-82* | кг | 50 | Æ 6 мм |
| 6 | Инвентарное сетчатое ограждение | - | м2 | 56 | h = 1,5 м |
| 7 | Изоляционная лента | - | кг | 0,5 |
| 8 | Полиэтиленовая пленка | ТС 0,1´1400 ГОСТ 10354-82* | м2 | 20 | Толщина, мм d = 0,1 Ширина, м В = 1,4 |
| 9 | Диэлектрические перчатки галоши коврик | ТУ 38-106359-79 | пар. пар. шт. | 2 2 1 | |
| 10 | Противопожарный щит | - | шт. | 1 | С углекислотными огнетушителями |
| 11 | Прожектор | - | шт. | 2 | Мощность, Вт 1000 |
| 12 | Сигнальные лампочки | - | шт. | 5 | На напряжение, В 42 |
| 13 | Технические ртутные термометры | - | шт. | 2 | предел измерения t = 40 - 100 °С |
| 15 | Минеральная вата | Марка 50 ГОСТ 9573-96 | м2 | 20 |
Таблица 5.4. Спецификация электрооборудования и материалов при ЭТБ одной
установкой марки КТПТО 80 – 86 У1 при прогреве нагревательными проводами
Примечания: 1. греющий провод не имеет оборачиваемости.
2. Провод АПВ-2,5 мм2 и провод АПВ-10 мм2 имеют 1,5 кратную оборачиваемость.
3. При работе большим количеством трансформаторов количество электрооборудования и материалов пропорционально увеличивается.
4. В спецификации при прогреве перекрытия и фундаментной плиты греющий провод представлен уложенным в один слой, при укладке в 2 слоя расход провода на захватку увеличивается в 2 раза.
5.8. Состав и содержание производственного контроля качества (табл. 3 из [5])
5.9. Калькуляция затрат труда (табл. 7 из [5])
5.10. График производства работ (табл. 8 из [5])
Литература
1. Анпилов, С.М. Технология возведения зданий и сооружений из монолитного железобетона. Учебное пособие / С.М. Анпилов. М.: Издательство Ассоциации строительных вузов, 2010. 576 с.
2. Косивцов, Ю.Г. Энергоресурсосбережение в строительстве. Компьютерная система ТСП для строителей: Учебное пособие / Ю.Г. Косивцов. Изд. 4-е, доп. Тверь: ООО «Мир полиграфии», 2018. 310 с. и пред. изд.
3. Макарова Т.Ю. Проектирование производства работ по возведению зданий и сооружений из монолитного железобетона: учебное пособие / Т.Ю. Макарова Т.Ю, Н.В. Кудристенко. Тверь: Тверской государственный технический университет, 2017.104 с. (метод. № 1455).
4. Технология и организация выполнения работ по электротермообработке бетона (ЭТБ): учеб.-метод. пособие для выпол. лабор. работ по дисц. "Современные технологии монолитного домостроения" и дипл. проект. для студ. всех форм обучения направл. подг. бакалавров 08.03.01 Строительство, профиль подготовки – ПГС : в составе учебно-методического комплекса / Тверской гос. техн. ун-т, Каф. КиС ; сост. Т.Ю. Макарова. Тверь : ТГТУ, 2017. 38 с.
5. Типовая технологическая карта на электропрогрев нагревательными проводами монолитных конструкций. 37-08 ТК. М.: ОАО ПКТИпромстрой, 2008. 26 с.
6. Типовая технологическая карта на электродный прогрев конструкций из монолитного бетона и железобетона. 72-04 ТК. Изд. 3-е,доп. и перераб. М.: ОАО ПКТИпромстрой, 2007.
