6 -10 мм2 бандажной скруткой с последующей пропайкой
| Снятие изоляции Снять монтерским ножом изоляцию с концов жил на расстоянии, равном 7—10 диаметрам, жилы, располагая лезвие ножа под углом во избежание надреза жил |
| Подготовка концов жил и бандажной проволоки Зачистить оголенную часть жил стеклянной шкуркой или наждачной бумагой. Изогнуть концы жил под углом 90° на расстоянии 3—4 мм (I). Подготовить для бандажа неизолированную медную проволоку (II) сечением 1—1,5 мм2, тщательно выровнять ее и зачистить стеклянной шкуркой или наждачной бумагой |
| Выполнение бандажа-скрутки Сложить подготовленные концы жил и уложить конец бандажной проволоки в желобок, образованный соединяемыми жилами (I). Навить бандаж плотными витками (II). Скрутить концы бандажной проволоки 3 - 4 тугими витками, а лишнюю ее длину откусить (III). Пригнуть место скрутки в сторону бандажа. Операции выполняют плоскогубцами или пассатижами |
| Пайка соединения Покрыть скрутку соединения раствором канифоли или паяльным жиром и пропаять паяльником или- другим способом |
| Изолировка соединения Наложить на соединение изоляцию из липкой ленты так, чтобы ленты перекрывали друг друга и захватывали часть заводской изоляции жил, и покрыть его влагостойким лаком |
Практическая работа №4.8. Оформление концов многопроволочных медных жил
в кольцо с последующей пропайкой
Учебная цель — научиться подготовлять для скрутки и скручивать многопроволочные медные жилы в кольцо; освоить приемы пайки медных жил погружением в расплавленный припой и паяльником.
Требования. Пропаянное кольцо должно быть равномерно покрыто припоем. Проволоки полива должны полностью входить в монолитную часть кольца, а его диаметр соответствовать диаметру винтового зажима.
Инструмент и приспособления - монтерский нож, комбинированные плоскогубцы, кусачки метрическая мерительная линейка,
пропан-бутановая горелка с насадками дли пайки, бензиновая паяльная лампа емкостью 0,5— 1 л, паяльник, круглогубцы, клещи для обработки проводов.
Материалы ---- припой, канифоль или паяльный жир, липкая изоляционная лента, наждачная бумага или стеклянная шкурка, отрезки изолированных проводов.
| Снятие изоляции Отмерить на конце провода расстояние, необходимое для изгибания кольца под заданный диаметр винтового зажима плюс расстояние для образования 2—3 витков вокруг жилы. Снять специальными клещами или монтерским ножом изоляцию на отмеренном расстоянии |
| Подготовка конца жилы Ослабить повив проволок жилы плоскогубцами или пассатижами (I) и зачистить его шкуркой или наждачной бумагой до металлического блеска (II). Уплотнить повив проволок, оставив ослабленным только участок для навива на жилу после изгибания кольца |
| Оформление кольца Изогнуть круглогубцами конец жилы в кольцо, и сделать 2—3 витка вокруг жилы, уплотнив их плоскогубцами иди пассатижами. Откусить кусачками лишние проволоки |
| Пайка Покрыть кольцо раствором канифоли в спирте. Погрузить кольцо в расплавленный припой на 1—2 с или пропаять паяльником-насадкой к пропан-бутановой горелке или другим способом |

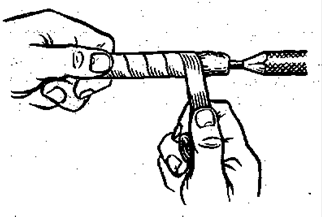

| Изолировка оконцевания Изолировать оконцевание липкой лентой с перекрытием каждого витка от заводской изоляции жилы до кольца |
