Соединение и ответвление жил поливом с помощью гильз

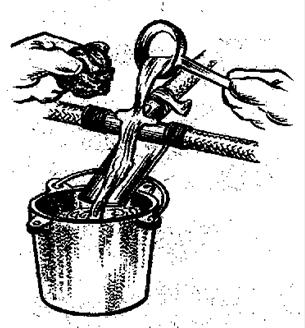

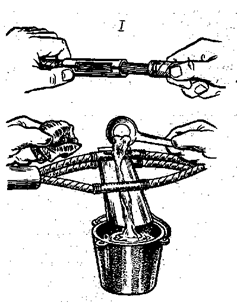

Способ применяют для соединения (I) медных жbk сечением 4—240 мм2 и ответвления (К) жил сечением 16—185 мм2 специальными гильзами в сетях напряжением до 35 кВ. Если гильзы не облужены их зачищают внутри до металлического блеска стальным ершиком. Концы жил освобождают oт изоляции, зачищают, смазывают флюсом и вставляют в гильзу, которую с торцов уплотняют асбестов во избежание вытекания расплавленного припоя. Припой, расплавленный в тигле до 550 °С, заливают в отверстие гильзы до полного облуживания жил и заполнения гильзы.
До остывания припой разглаживают тканью, смоченной паяльным жиром.
Практическая работа №4.4. Соединение и ответвление медных жил пропаянной скруткой
Учебная цель — изучить способы соединения и ответвления медных жил пропаянной скруткой; научиться выполнять соединения и ответвления жил скруткой. в коробках и бандажной скруткой.
Требования. Соединение должно быть механически прочным, не иметь острых наплывов припоя и повреждений изоляции от перегрева. .
Инструмент и приспособления — инструмент для снятия изоляции, монтерский нож НМ-1У1, кусачки, универсальные электромонтажные плоскогубцы, металлическая мерительная линейка, пропан-бутановая горелка с насадкой-паяльником или электрический паяльник.
Материалы — припой, канифоль или паяльный жир, липкая изоляционная лента, наждачная бумага или стеклянная шкурка, влагостойкий лак, отрезки проводов сечением до 10 мм2 с медными жилами.
| Снятие изоляции Снять специальными клещами изоляцию с концов жил на расстоянии, позволяющем навить 5—7 витков плюс 8—10 диаметров жилы |
| Зачистка концов жил Зачистить концы жил стеклянной шкуркой или наждачной бумагой до металлического блеска |
| Скрутка соединения Изогнуть концы жил под углом 90° на расстоянии, равном 7- 10 диаметрам жилы от среза изоляции, и завести их друг за друга (I). Навить двумя пассатижами 5—7 витков одной жилы на другую (II) Навить 5—7 витков другой жилы и уплотнить соединение двумя пассатижами, т. е. затянуть витки жил в противоположные стороны (III). Плотно пригнуть торцы проволок |
| Пайка соединения Покрыть скрутку раствором канифоли или паяльного жира и пропаять паяльником, паяльной лампой или газовой горелкой с насадкой-паяльником |
| Изолировка соединения Наложить на соединение изоляцию из липкой изоляционной ленты так, чтобы ее витки перекрывали друг друга и захватывали часть заводской изоляции жил 2—3 слоями, и покрыть его влагостойким лаком |
