Практическая работа №4.3. Изучение способов соединения, ответвления и оконцевания медных жил пайкой
Соединение жил в ответвительных коробках
Способ применяют для выполнения соединений одно-проволочных жил мелких сечений (до 4 мм2) в ответвительных коробках при скрытой и открытой прокладке проводов и кабелей в сетях напряжением до 2 кВ, Концы проводов или жил кабелей освобождают от изоляции, зачищают, скручивают, пропаивают мягким припрем и изолируют

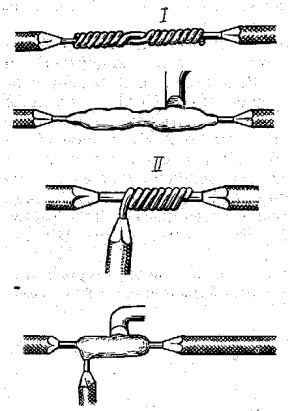

Соединение и ответвление жил, прокладываемых открыто на изоляционных опоpax
Способ применяют для выполнения соединения (I) и ответвления (II) однопроволочных жил сечением 2,5—4 мм2 проводов, прокладываемых открыто на изоляционных опорах в сетях напряжением до 2 кВ.
С концов жил удаляют изоляцию, жилы зачищают, скручивают, пропаивают мягким припоем и изолируют

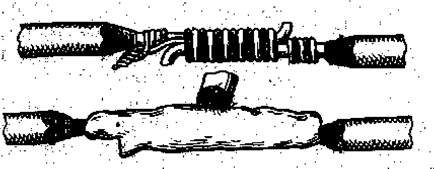

Соединение однопроволочных жил бандажной скруткой
Способ применяют для соединений однопроволочных медных жил сечением 4—10 мм2 проводов, прокладываемых открыто в сетях напряжением до 2 кВ.
С концов жил удаляют изоляцию, жилы зачищают, а их концы изгибают под прямым углом. На сложенные внахлестку жилы накладывают, бандаж из предварительно выровненной и зачищенной медной проволоки сечением 1—1,5мм2. Место скрутки пропаивают мягким припоем и изолируют

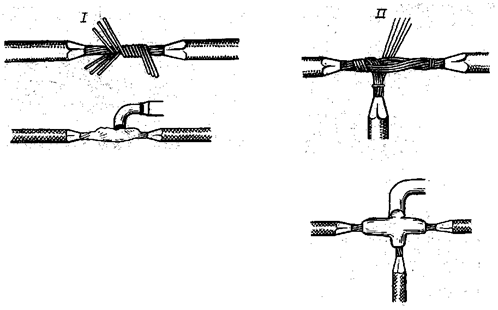

Соединение и ответвление многопроволочных жил .
Способ применяют для соединения и ответвления многопроволочных медных жил сечением 6—10- мм2 проводов, прокладываемых в сетях, напряжением до 2 кВ. При соединении с концов жил удаляет изоляцию, жилы зачищают и на них накладывают бандаж на расстоянии, равном 7—10 диаметрам жилы. Каждую проволоку жилы разводят в разные стороны. Проволоки разных жил заводят друг за друга и скручивают (I), При ответвлении снимают изоляцию с магистрального провода на участке, равном 15—20 диаметрам жилы ответвления, а с конца жилы ответвления — на расстоянии, равном 7—10 диаметрам жилы. Зачищенные жилы магистрального провода и конец жилы ответвления разводят на два пучка, заводят друг за друга и скручивают (II), пропаивают мягким припоем и изолируют.
Оконцевание многопроволочных жил в кольцо
Способ допускается применять для оформления концов многопроволочных медных жил сечением 1—4,5 мм2 в кольцо с последующей пропайкой паяльником или маканием мягкого припоя в расплавленную ванночку. Снимают изоляцию с конца жилы на участке 30—55 мм. Проволочный повив жилы ослабляют, зачищают, оформляют в кольцо нужного диаметра и пропаивают мягким припоем.

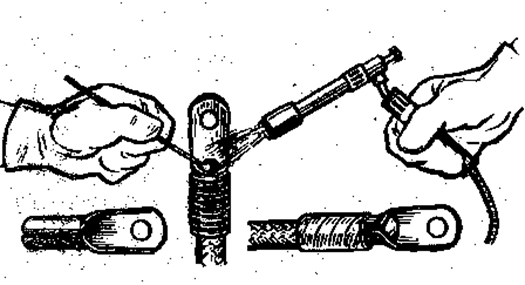

Оконцевание жил наконечниками
Способ допускается применять для оконцевания медных жил сечением 1,5—240 мм2 проводов и кабелей медными наконечниками в сетях напряжением до 35 кВ. Наконечник зачищают внутри (если не был облужен) до металлического блеска и смазывают флюсом. Снимают изоляцию с конца жилы на расстоянии, равном длине гильзы наконечника плюс 10 мм. Жилу зачищают и облуживают, на нее надевают наконечник, который обматывают с нижней части до края изоляции 2—3 слоями асбеста во избежание вытекания припоя. Наконечник прогревают газовоздушной горелкой или паяльной лампой, а внутрь его гильзы наплавляют мягкий припой
