Практическая работа №4.2. Соединение однопроволочных алюминиевых жил пайкой двойной скрутки с желобом
Учебная цель: изучить операции соединения жил проводов и кабелей в ответвительных коробках, при открытой прокладке и ответвлении; научиться применять пропан-бутановые горелки и бензиновые лампы для пайки алюминиевых жил мелких сечений, а также пользоваться справочной таблицей для определения расхода материала, горючего и режима лайки.
Требования. Пайка должна быть гладкой, без пор, загрязнений, наплывов, острых выпуклостей припоя, инородных вкраплений.
Инструмент и приспособления —набор инструментов с пропан-бутановой горелкой, бензиновая или паяльная лампа емкостью 0,5—1 л, стальная щётка из кардоленты, монтерский нож НМ-1У1, универсальные электромонтажные плоскогубцы, боковые кусачки, инструмент для снятия изоляции.
Материалы — припой марки А, липкая изоляционная лента, влагостойкий лак, изоляционный колпачок, ответвительные коробки, отрезки проводов и кабелей с алюминиевыми жилами мелких сечений, стеклянная шкурка или наждачная бумага
| Скрутка жил Определить на концах проводов участки для удаления изоляции, позволяющие выполнить на оголенных жилах двойную скрутку с желобом. Отмерить на проводе ответвления расстояние, необходимое для образования желоба заданной длины, и дополнительное расстояние для 4—6 витков жилы плюс 8—10 мм. Снять изоляцию с конца провода на отмеренном участке клещами КСИ, а на жиле ответвление ножом, держа лезвие под углом к жиле во избежание ее надрезания. Зачистить жилы до металлического блеска щеткой из кардоленты, стеклянной шкуркой или наждачной бумагой. Скрутить жилы, выходящие из ответвительной коробки (I), желобом 25… 30 мм. Для соединения жил сечением до 4 мм2 желоб должен быть 20 мм, для жил более 4 мм2 30 мм (II), для ответвления жил до 4 мм2 - 25 мм, а сечением 4 - 10 мм2 — 30 мм (III). |
| Для скрутки жил проводов, выходящих из коробки, их укладывают параллельно друг-другу, удерживают одними плоскогубцами у начала скрутки, а другими навивают 2—3 витка (IV). Операцию повторяют и на конце скрутки. Ответвление и соединение выполняют в определенной последовательности (V). После скрутки жилы в месте желоба должны быть ровными и плотно прижатыми друг к другу |
| Пайка скрутки Нагреть скрутку жил проводов пламенем пропан-бутановой горелки или бензиновой паяльной лампы до плавления припоя. Ввести палочку припоя в пламя и тереть ею желоб до полного облуживания и заполнения припоем (при трении оксидная пленка стирается, желоб облуживается и покрывается припоем). Перевернуть желоб на 180 ° и повторить операцию заполнения его припоем. Расход материалов на одно соединение и продолжительность его пайки даны в таблице 17.1. |
| Изолировка места пайки Убедиться, что желоб равномерно с обеих сторон наполнен припоем (I). Покрыть место соединения (ответвления) влагостойким лаком волосяной кисточкой. Наложить на место пайки 2—3 слоя липкой изоляционной ленты с перекрытием каждого витка и покрыть влагостойким лаком (II). Вместо изоляционной ленты на подготовленное соединение можно надеть изоляционный колпачок (III) |

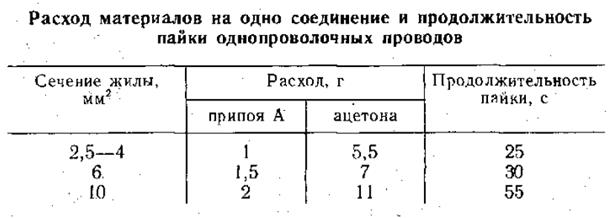

табл. 17.1
