Практическая работа №4.1. Изучение способов соединения, ответвления и оконцевания алюминиевых жил пайкой
Набор принадлежностей для пайки
Для пропан-воздушной пайки применяют набор принадлежностей НСП-1У1, для пайки алюминиевых жил сечением до 35 мм2 НСП-1МУ2 или паяльную лампу.
В набор ИСП-1У1входят:
два баллона 2 с жидким пропан-бутаном (каждый по 1 л) и газовоздушная горелка 3 (ГПВМ-0.1У1) с резиновым шлангом 4 длиной 2 м и краном 1.
Температура пламени горелки 900—950 °С.
Насадки к газовоздушной горелке
ГПВМ-0.1У1
К газовоздушной горелке
ГПВМ-0.1У1 выпускают комплект насадок, в который входят паяльник. (I) массой 0,2 кг и ванночка (II) массой 0,3 кг для пайки и лужения при кабельных работах.
Насадки 1 устанавливают на корпус горелки 2
Соединение и ответвление алюминиевых жил, предварительно скрученных желобом

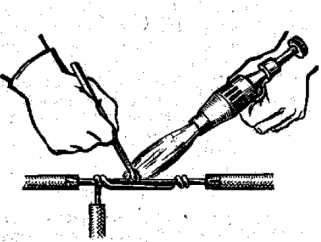

Способ применяют как удовлетворительный, а иногда и вынужденный для соединения алюминиевых жил сечением 2,5—10 мм2 проводов напряжением до 2 кВ и кабелей до 1 кВ. При этом жилы скручивают желобом и нагревают, пламенем газовоздушной горелки или паяльной лампы до температуры плавления припоя.
Одновременно вводят в пламя палочку припоя Марки А и натирают им скрутку с обеих сторон до заполнения желоба припоем
Соединение многопроволочных алюминиевых жил непосредственным сплавлением припоя
Способ применяют как один из лучших для соединения и ответвления алюминиевых многопроволочных жил сечением 16—240 мм2 лроводов напряжением до 2, кВ и кабелей до 35 кВ с резиновой, бумажной и пластмассовой изоляцией.

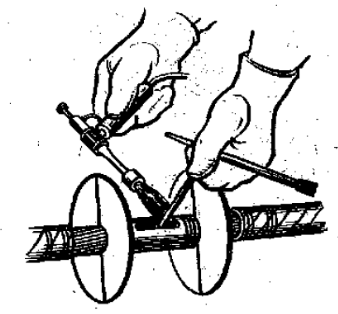

При этом жилы предварительно разделывают ступенями, облуживают и сплавляют в спиральных формах
Соединение многопроволочных жил методом полива
Способ применяют как лучший для соединения многопроволочных алюминиевых жил сечением 16 —240 мм2 проводов и кабелей напряжением до 35 кВ методом полива предварительно расплавленным припоем.
Для пайки жил 2 используют лоток 4 из кровельной стали, тигель 3 - с расплавленным припоем, паяльную ложку (чумичку) и скребок.
Оконцевание многопроволочных жил наконечниками
Способ применяют как удовлетворительный, а иногда вынужденный для оконцевания наконечниками многопроволочных алюминиевых жил сечением 16—150 мм2 с помощью припоя,

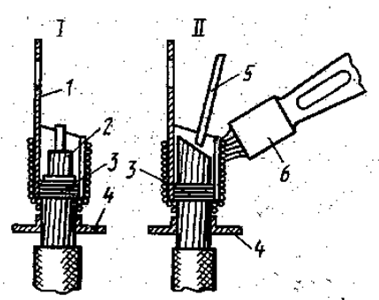

Жилу 2 предварительно разделывают ступенями (I) или обрезают под углом 55° (II). В первом случае ее предварительно облуживают, а во втором стирают во время пайки палочкой 5 припоя оксидную пленку на срезе.
Оконцовывают жилу медным, наконечником 1 (типа П).
Место сварки уплотняют асбестовым шнуром 3. Наконечник, закрывают защитным экраном 4 от воздействия пламени воздушной горелки 6 или паяльной лампы.
