Методические указания для проведения практических занятий по курсу «Стандартизация и сертификация программных средств»
Для студентов очно- заочной формы обучения специальности ИСТ в рамках СДО MOODLE/
Разработаны Доц. Каф. ИСТ Аристов М.В., инж. Барсук А.Ю.
Псков
2020
1 Практические занятия
1.1 Практическая работа «Пакеты прикладных программ.»
Цель занятия
1) Пример построения модели предметной области ППП;
2) Выбор темы проекта.
Краткая теория занятия
Прикладное программное обеспечение предназначено для решения повседневных задач обработки информации: создания документов, графических объектов, баз данных; проведения расчетов; ускорения процессов обучения, проведения досуга. Все эти программы пишутся по принципу максимального удобства для пользователя. Примеры прикладных программ: СУБД, обучающие программы, программы тестирования, программы статистических расчетов, телекоммуникационные и сетевые программы, музыкальные редакторы, компьютерные игры.
Пакеты прикладных программ (ППП) –совокупность программ для решения определенного класса задач, совместимых по структуре данных, способам управления, объединяемых общностью фуекционального назначения, представляющих собой средство решения класса задач определенным кругом пользователей.
Ниже приведен пример построения модели предметной области по теме «Салон сотовой связи «Cотовик».
1 . Описание предметной области
Описание предметной области по выбранной теме проекта.
Салон занимается продажами новых сотовых телефонов и подключением к различным операторам сотовой связи, с которыми заключены договора. В салоне продаются карты оплаты и принимаются платежи.
Салон предлагает широкий выбор моделей телефонов – начиная от старых уже давно зарекомендовавших себя на рынке моделей и заканчивая последними новинками. Все телефоны, продающиеся в салоне «Сотовик», проходят обязательную сертификацию и отвечают всем требованиям безопасности. Всего в салоне представлено более 100 моделей сотовых телефонов.
Результат: Выполненное описание предметной области.
2. Техническое задание. График выполнения работ.
Каждая группа выбирает язык реализации своего проекта и составляет техническое задание на выполнение работ по разработке программного продукта в соответствии со стандартом ГОСТ 19.201-78 «Техническое задание». Примеры технических заданий приведены в отдельных файлах.
На основе созданного технического задания составляется график выполнения работ, где указываются все виды работ, которые будут проведены при разработке программы с указанием сроков выполнения и исполнителя, ответственного за их реализацию.
График выполнения работы представляется в виде таблицы:
| № | Этап выполнения работы | Срок реализации | ФОИ ответственного исполнителя |
| 1 | Создание модели «как есть» | 15.01.2011-20.01.2011 | Иванов И.И. |
| 2 | Создание физической модели данных | 21.01.2011-23.01.2011 | Иванов И.И. Петров П.П. |
| … | ……………………….. | …………… | …………… |
Результат: Составленное техническое задание и соответствующий график выполнения работ по проекту.
1. Описание программы.
Необходимо выбрать законченный фрагмент программы, либо функцию, либо процедуру и выполнить документирование программного кода согласно ГОСТ 19.402-78 ЕСПД. «Описание программы»
По стандарту описание программы включает:
1. Общие сведения.
2. Функциональное назначение,
3. Описание логической структуры.
4. Используемые технические средства.
5. Вызов и загрузка.
6. Входные данные.
7. Выходные данные.
В разделе Общие сведения указывают:
· обозначение и наименование программы;
· программное обеспечение, необходимое для функционирования программы;
· языки программирования, на которых написана программа.
Раздел Функциональное назначение должен отражать классы решаемых задач и/или назначение программы, сведения о функциональных ограничениях на применение.
При описании логической структуры должны быть отражены:
· алгоритм программы;
· используемые методы;
· структура программы с описанием функций составных частей и связей между ними;
· связи программы с другими программами.
В разделе Используемые технические средства указывают типы ЭВМ и устройств, которые используются при работе программы,
При описании раздела Вызов и загрузка указывают способ вызова программы с соответствующего носителя данных и входные точки в программу.
Раздел Входные данные отражает:
· характер, организацию и предварительную подготовку входных данных;
· формат, описание и способ кодирования входных данных.
Раздел Выходные данные отражает:
· характер и организацию выходных данных;
· формат, описание и способ кодирования выходных данных.
5. Используемые технические средства
Для функционирования программы требуется ПЭВМ класса Pentium-IV или аналога, оперативная память 512Mb, НЖМД 80 Gb, монитор стандарта SVGA. Программа «Sot.exe» предназначена для работы в операционной системе WINDOWS XP.
6. Вызов и загрузка
Включить компьютер, после загрузки операционной системы запустить программу путем двойного нажатия левой кнопки манипулятора на ярлык для файла «Sot.exe». Загрузочный модуль программы Sot.exe находится на диске.
7. Входные данные
Входными данными являются:
- номер действия над списком;
- значение элемента списка;
- номер элемента списка.
Предусмотрено 7 действий : ОЧИСТИТЬ, ДОБАВИТЬ, УДАЛИТЬ, ПЕРЕСТАВИТЬ, НАЙТИ, ВВЕСТИ НА ЭКРАН, ЗАВЕРШИТЬ. Описание действий приведено в табл. 6.5.
Номер действия задается в виде натурального целого числа от 1 до 7 после появления на экране меню вида:1 - ОЧИСТИТЬ 2 - ДОБАВИТЬ 3 - УДАЛИТЬ 4 - ПЕРЕСТАВИТЬ 5 - НАЙТИ 6 - ВЫВЕСТИ НА ЭКРАН 7 – ЗАВЕРШИТЬ.
5. Описание интерфейса программы
Работа с информационной системой «Сотовик» включает себя :
1. Просмотр
2.Редактирование
3.Добавление информации в систему Информационную систему "Сотовик" по продажам телефонов и подключение к операторам сотовой связи
4. Получение отчетов по текущей системе

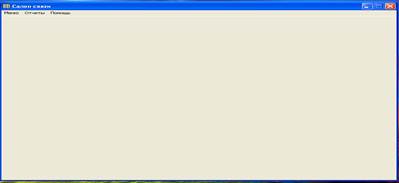

Работа с информационной системой начинается с главной формы программы «Салон связи».
Главное меню

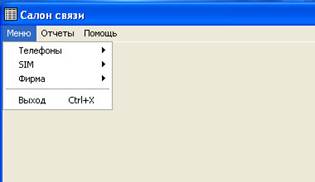

Главное меню имеет следующий вид и функции.
Меню главной формы разбито на группы: Телефоны (ПМ «Телефоны»), SIM-карты (ПМ «SIM») и Фирмы (ПМ «Фирма»).

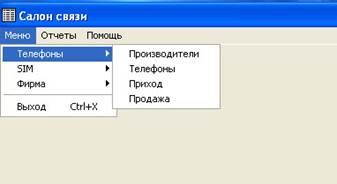

Из подменю Телефоны (ПМ «Телефоны») вызываются формы для работы с данными о производителях телефонов (ПМ «Производители»), телефонах (ПМ «Телефоны»), поступлениях телефонов в магазин (ПМ «Приход») и продажах телефонов (ПМ «Продажа»).

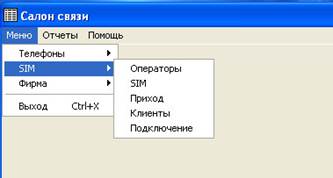

Из подменю SIM (ПМ «SIM») вызываются формы для работы с данными об операторах сотовой связи (ПМ «Операторы»), SIM-картах (ПМ «SIM») , поступлениях SIM-карт в магазин (ПМ «Приход»), информации о клиентах, подключившихся к операторам мобильной связи (ПМ «Клиенты») и о самих подключениях (ПМ «Подключение»).

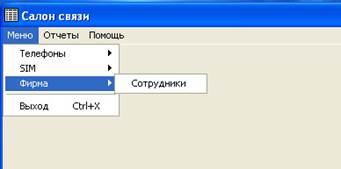

Из подменю фирма (ПМ «Фирма») вызывается форма, для работы с информацией о сотрудниках салона (ПМ «Сотрудники»).
Из главной формы можно также получить доступ к формам для формирования следующих отчетов:
Перечень лиц, которым было оформлено подключение к операторам сотовой связи, с указанием паспортных данных, оператора, тарифного плана, даты подключения (ПМ «Отчет 1»).
Отчет по каждому сотруднику салона сотовой связи, оформлявшего подключение к различным операторам сотовой связи, с указанием количества оформленных договоров (ПМ «Отчет 2»).
Перечень моделей телефонов, проданных за определенный период в салоне сотовой связи (ПМ «Отчет 3»).
Отчет по каждому сотруднику салона сотовой связи, оформлявшего продажу телефона, с указанием количества проданных телефонов (ПМ «Отчет 4»).
Отчет по каждому оператору сотовой связи за указанный срок, кто, когда подключился и к каким тарифным планам (ПМ «Отчет 5»).
