Показатели графических движений
Порядок работы. В данном занятии студенты работают попарно: экспериментатор и испытуемый, меняясь ролями. Испытуемый садится за стол, причем край стола должен быть на уровне его пояса. Поза прямая. Руки образуют с грудью угол 45-60°, т. е. подняты над краем стола. Если тест выполняют одной рукой (линеограмма), то неработающая рука должна лежать на колене. Перед испытуемым на столе закреплен бланк с нанесенными на нем эталонными линиями.

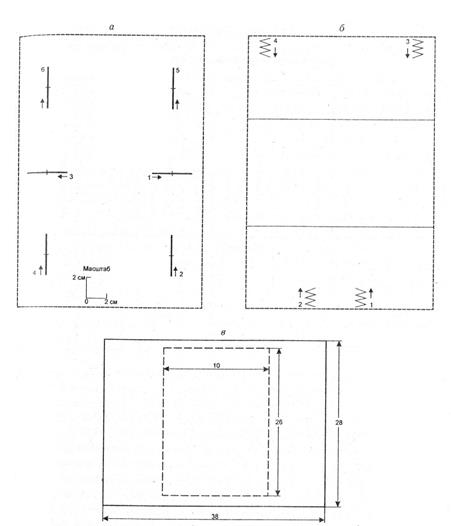

Рис . 9.9.1. Эталоны тестов методики Э. Мира-и-Лопеца.
Фрагменты рабочего поля тестов: а - «линеограмма» и б - «зигзаг»; s - об-ВДи вид эталона, на нем пунктиром обозначены границы фрагментов а и б (размеры указаны в сантиметрах); на фрагментах а и б цифры - последовательность движений рук стрелки - их направление.
Движение рук на эталоне a : I - правая рука по горизонтальной плоскости, 2 - правая рука в сагиттальной плоскости, 3 - левая рука по горизонтальной плоскости, 4 - левая рука в вертикальной плоскости, 5 - правая рука в вертикальной плоскости, 6 - левая рука в вертикальной плоскости.
Движение рук на эталоне б: 1 - правая рука - движение от себя (зигзаг центробежный, 2 - правая рука - движение к себе (зигзаг центростремительный), 3 - левая рука движение от себя (зигзаг центробежный), 4 - левая рука - движение к себе (зигзаг центростремительный); две горизонтальные линии на эталоне б ограничивают центральную зону, в которой производится оценка действий испытуемого.
Опыт 1
Получение линеограмм
Экспериментатор зачитывает испытуемому инструкцию.
Инструкция испытуемому: «Вы возьмете карандаш правой рукой и проведете им по правой горизонтальной линии эталона от одного ее конца до другого (направление движения указано стрелками на чертеже). Делайте движения вперед и назад, не отрывая карандаша. После трех полных движений перед вашими глазами будет поставлен экран. Однако вы, не отрывая карандаша, продолжайте ранее начатые графические движения. Закончите их, когда я попрошу вас об этом».
Испытуемый выполняет 3 полных графических движения под контролем зрения, после чего экспериментатор ставит экран и испытуемый выполняет 10 полных движений без контроля зрения. Затем экспериментатор просит его остановиться и отмечает красным карандашом конец последней черты. Рисунки-чертежи выполняются сначала в горизонтальной и сагиттальной плоскостях правой и левой руками поочередно. Затем экспериментатор поднимает столешницу и ставит ее под углом 90°. Теперь испытуемый повторяет всю процедуру в вертикальной плоскости. После выполнения каждого рисунка экспериментатор закрывает рисунок картонной карточкой таким образом, чтобы испытуемый его не видел. Экспериментатор регистрирует время выполнения рисунков.

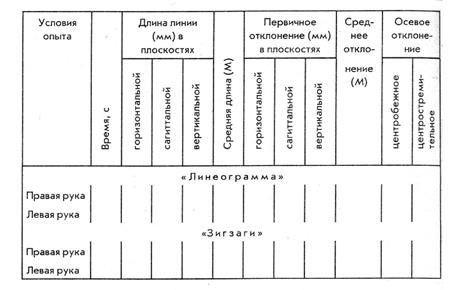

Обработка результатов
1. Измерить длину линий горизонтальной, сагиттальной и вертикальной линеограмм. Длину последней линии измеряют во всех плоскостях - горизонтальной, сагиттальной и вертикальной отдельно.
