93 Протоколирование и обработка особых состояний
Характерной особенностью SCADA системы является встроенный механизм обработки особых состояний, их отображения, записи.
Существует два вида особых состояний: тревога и событие. Тревога – предупреждение о ненормальном ходе технол. процесса, требует реакции оператора. (н-р превышение Т сверх заданного значения). Событие – это информация об изменениях в состоянии технол. процесса ( н-р возврат параметра из аварийного состояния в нормальное).
На основе тревог и событий формируется аварийная сигнализация. Аварийная сигнализация настраивается путем задания определенных границ индивидуально для каждой процессной переменной. В случае выхода переменной за границы система генерирует оповещение и фиксирует его в журнале аварийных ситуаций.

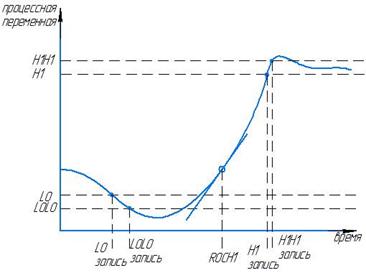

Наиболее часто используется авар. сигнализация для аналоговых величин.
L0 - нижняя предупредительная граница (если переменная меньше L0 генерируется предупредительное оповещение)
L0L0 –нижняя аварийная граница (если переменная меньше L0L0 генерируется аварийная сигнализация)
H1 – верхняя предупредительная граница (если переменная больше H1 генерируется предупредительное оповещение)
H1H1 –верхняя аварийная граница (если переменная большеH1H1 генерируется аварийная сигнализация)
ROCH1 –верхняя граница скорости изменения переменной.
Для дискретных переменных сигнализация 2
- аварийное состояние соотв 1
- авария соотв. 0
При возврате переменной в нормальный диапазон генерируется оповещение.
94 Архитектура системы архивирования
Для работы с базами данных в большинстве SCADA систем используется СУБД “MSQL” и др. При этом MSQL обеспечивает следующую схему архивирования: каждая операторская станция накапливает на жёстком диске собственный архив независимо от работы других станций. Станция имеет доступ к своему и соседнему архиву. Ведётся журнал аварийных сигнализаций и действий оператора. Во многих системах архив процессных переменных также записывается в локальную базу данных, т.е архивы, хранящиеся на разных станциях могут значительно отличаться друг от друга. Такая организация архивирования больше характерна для систем с одиночными операторскими станциями.

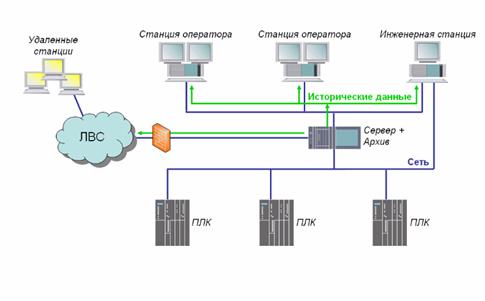

При клиент-серверной архитектуре операторского уровня процессные данные накапливаются и хранятся на общем сервере. В случае использования данного сервера система обеспечивает идентичность хранящихся в нём данных архива проводя их синхронизацию. Процессные переменные от объектов через ПЛК поступают в общий сервер, где накапливается предыдущая информация. Станции оператора в этой схеме получают по запросу от сервера необходимые данные. При этом в данном сервере выполняется синхронизация, т.е упорядочение данных.
