92 Протоколирование (архивирование) и обработка процессных переменных
Процес-е переменные – это численное значение переменных конкретных объектов, кот. определяют текущее состояние технического процесса, это м.б. сигналы аналогового или дискретного входа-выхода.
AI –аналог. вход, DI – дискретный вход, AO – анал. выход, DO – дискр. выход.
Их протоколирование, т.е. накопление, производится с использованием соотв-х устройств ввода-вывода и позволяет технологу-оператору решить след. задачи:
Оценить динамику изменения технологических переменных и необходимо для понимания поведения пр-са в различных, в т.ч. аварийных, ситуациях.
Установить причины возникновения различ. АС, которые, как правило, накапливаются в специальном журнале и это позволяет определить оператору какое именно действие привело к аварии или отклонению от регламента.
Оценить возможное качество и эффективность управления на основе анализа ключевых технологических переменных. И это позволяет определить за счет чего достигнута заданная цель управленияю
Процессные переменные делятся на дискретные и аналоговые. Дискретные переменные принимают конечное число значений из узкого диапазона, на практике под дискретной переменной понимают величину Булевского типа, т.е. указывает на одно из двух возможных состояний: включено – 1, отключено – 2.
Сушествует 2 сп-ба записи значений процессных переменных в архив SCADA- системы:

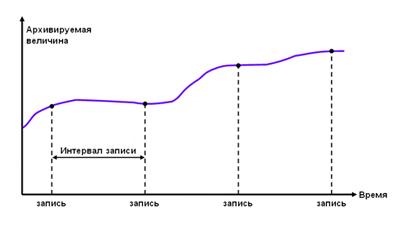

Циклическая – запись текущего значения через заданный пользователем интервал вне зависимости от величины и скорости изменения данной переменной. Интервал записи для каждой переменной уст-ся индивидуально и лежит в пределах 0,5с.-10 мин.
Хотя этот способ не очень экономичен, он довольно часто применяется для архивирования аналоговых переменных.

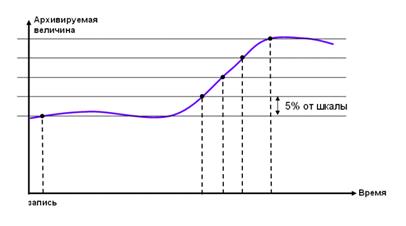

Архивирование по отклонению переменной – Дельта-арихивирование. В этом варианте запись переменной в архив осущ-ся когда
изменение ее значения, по сравнению с предыдущим запис-м значением, достигает определенной величины (∆-абсолютной разности).
∆ настраивается пользователем и м.б. выражена как в абс. ед. измерения, так и в % от шкалы. Эта техника более экономична, т.к. адаптируется к скорости изменения архивируемых величин.
Хранить архивные данные в большом файле не удобно с точки зрения скорости дсотупа к этим данным, поэтому они состоят из множества последовательно создаваемых файлов, т.к. SCADA-система генерирует новый файл в архив каждую рабочую смену или сутки.
Процессные переменные записываются в архив БД с поддержкой СУБД ( системы управления) типа SQL, кот. позволяет достичь большой скорости работы, т.е. добаление записи, чтение и обработка данных, при этом сервер SQL может обеспечить доступ сразу к нескольким десяткам удаленных пользователей ( различные службы цеха) и обеспечивает связь с системой наиболее высокого уровня, конкретно с системами MES и ERP.
Архив отображается на мнемосхемах в виде специального динамического графика, называемого трендом. На тренд можно вызвать одновременной до 16 переменных, как дискретных, так и аналоговых. При этом тренд можно строить за произвольный промежуток времени и просматривать переменные за определенный промежуток в прошлом.
При этом отрезки времени, в теч. которого наблюдались аварийные значения переменных выделяются на тренде контрастным цветом.
Тренд – эффективный и удобный инструмент для технологов, наглядно показывающий изменение переменных в динамике.
