88 Структура АСУТП
АСУТП мб представлена в виде набора подсистем и элементов, имеющих между собой определенные связи и является многоуровневой.

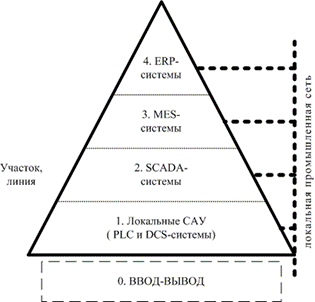

Схема данной структуры:
Система ввода-вывода связана с получением информации на соответствующие устройства от различных датчиков, устройств.
Характеристику системы отражает ее состав, уровни иерархии и связи, которые реализуют отношения между уровнями и отдельными компонентами системы называются архитектурой системы.
Нижний уровень локальных САУ включает необходимые исполнительные механизмы, датчики, а также устройства связи с объектом, микропроцессорные контроллеры и др.
Средний уровень – это уровень системы SCADA, включающий необходимые одиночные операторные станции, ПЛК. Предназначен для управления отдельными участками и линиями.
Верхний уровень MES связан с управлением отдельных производств.
По своей структуре все АСУТП делятся на 2 группы:
- централизованные
- распределенные системы.
Централизованная система управления состоит из центрального управляющего компьютера, который управляет контроллерами, к которым подключены датчики и исполнительные механизмы.
Распределительная система управления характеризуется построением системы распределения ввода-вывода с децентрализованной обработкой данных. Особенностью их является применение информационных сетей.
Распределительные системы состоят их множества территориально разнесенных контроллеров и соответствующих модулей ввода-вывода. Каждый контроллер работает со своей системой ввода-вывода и обслуживает определенную часть объекта управления.
Основными элементами современных АСУТП является:
- ПЛК
- промышленная информационная сеть
- устройства ввода-вывода сигналов.
89. SCADA -системы, решаемые задачи, особенности, общая структура и критерии выбора
SCADA-система-это программный пакет для сбора,обработки,отобрадения и архиварования информации.
К осн.задачам относ: 1.Обмен данными и обработка информации в реальном времени. 2.Визуализация функционирования объекта управления на основе мнемосхем технолаппартов в понятной для человека форме.
3.Протоколирование(архивирование) и обработка данных о технологич процессах 4.Протоколирование особых состояний технологич процесса(тревога и различные аварийные ситуации) 5.Обеспечение данных с внешними различными приложениями(база данных и т.д)
Главной особенностью явл наличие человека,действие которого обладает опред свойствами и спецификой:
1.Диспетчер несет общую ответственность за управление системой,кот при норм условиях требует подстройки некот параметров в опред ситуации.
2.Большую часть времени диспетчер пассивно наблюдает за отображением информ.Его активное участие только в случае наступоениякритич ситуаций.
Обеспечение взаимодействия между человеком и программно-апаратным комплексом явл задачей человекомашинного интерфейса(HMI)
Cущ 2 подхода реализации HMI:
1.на базе специализированных операторских станций ,установленных в центральной диспетчерской
2.на базе панелей операторов локального управления,устанавливаемых непосредственно в цеху ,близко к ОУ.
Общая структура SCADA-системы:
Состоит из 2-ух частей:
1)Система разработки,в кот разработчик изображает и програмируеттехнол мнемосхемы.
2)среда исполнения необхдима для реализации и работы мнемосхем в режиме повседневной эксплуатации.
Критерии выбора SCADA-системы:
1)Общие характеристики системы:
А)объем обрабатываемых данных
Б)взаимод с верхними укровнями управления
В)число применений за рубежом и в СНГ
Г)ценна данной системы
2)Освоение и поддержка:
А)качество документации,тоесть полнота и ясность описания
Б)русификация системы,ее качество
В)доступность диалоговой работы,тоесть наглядность представления необходимой информации
Г)модификация системы при ее эксплуатации,тоесть возможность коррекции мнемосхем,внесение изменений
Д)наличие и качество поддержки,тоесть услуги организации разработчика в облобслживания дан системы.
