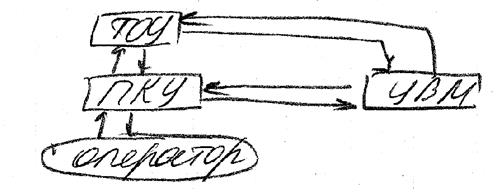

1. Работа в информационно-советующем режиме
УВМ (управляющая вычислительная машина) на основании информации, полученной от ТОУ, а также на основании заданных критериев математической модели рассчитывает несколько оптимальных режимов работы ТОУ. Они поступают к оператору, который анализирует рекомендованные режимы и на основании текущей информации выбирает наилучший вариант, с помощью ПКУ (пульта контроля управления) регулирует выбранный режим на ТОУ. При этом ЛАС (локальные автоматизированные системы) реализуют функции автоматич. регулирования, сигнализации о нарушении процесса, защиты и блокировки.

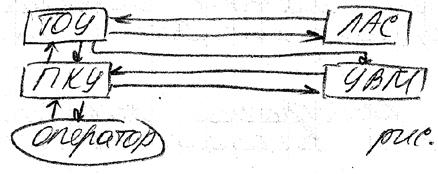

2. Режим управления ТОУ через ЛАС
В данном режиме УВМ по заданным критериям и математической модели процесса, а также по текущей информации от ТОУ рассчитывает оптимальный режим работы ТОУ. Параметры данного режима в виде заданных значений поступают на ЛАС, т.е. УВМ управляет ТОУ через ЛАС.
При сбое в работе ЛАС или УВМ оператор может вмешаться в процесс и реализовать режим 1.

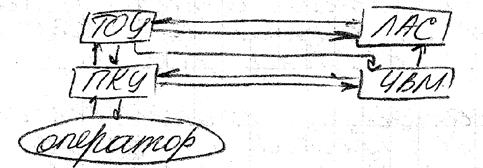

3. Режим непосредственного цифрового управления
УВМ непосредственно вырабатывает оптимальное регулирующее воздействие в цифровых кодах, которые поступают на цифровые исполнительные устройства, установленные непосредственно в ТОУ. При этом реализуется оптимальный режим работы ТОУ. Данный режим требует высокой степени надежности, при этом значительно увеличивается стоимость УВМ.
Для реализации функций, выполняемых информационной и управляющей подсистемами, применяются соответствующие средства вычислительной техники, приборы и средства автоматизации.
87 Состав АСУТП
Состав АСУТП определяется как общими требованиями, установленными в различных ГОСТах, так и частных, которые помещены в технические задания на разработку АСУТП.
Состав АСУТП:
Основными компонентами системы являются следующие виды обеспечения:
1 организационное обеспечение
2 техническое
3 программное, также есть оперативный персонал, входная и выходная информация.
Разработка программного обеспечения производится на базе математического обеспечения, которое в состав АСУТП не входит.
Процесс функционирования АСУТП является процессом целенаправленного преобразования входной информации в выходную. Это осуществляется:
- оперативным персоналом
- техническим обеспечением с применением ЭВМ.
Эти компоненты собирают информацию об объекте управления, обрабатывают ее, затем принимают решение по управлению процессом, т.е. вырабатывают и реализуют управляющее воздействие.
Для функционирования персонала и комплекса технических средств в соответствии с принятыми критериями их обеспечение соответств. инструкциями и правилами.
При функционировании АСУТП персонал тесно взаимодействует с техническим обеспечением и при необходимости корректирует работу программного обеспечения. Все эти взаимодействия внутри системы носят, в основном, информативный характер, тк сводится к приему и передаче информации в виде различных сигналов, данных, сообщений и т.п. такой информационный обмен требует определенных соглашений о принятых формах и возможных значениях различных информационных элементов. Поэтому совокупность этих соглашений создают один из важнейших элементов – информационное обеспечение ( с его помощью происходят все процессы обмена информацией как внутри системы, так и с внешней средой).
Оперативный персонал АСУТП состоит из технологом и операторов, которые осуществляют контроль и управление объектом и эксплуатационного персонала, который обеспечивает правильность функционирования всех технических и программных средств системы.
Организационное обеспечение АСУТП представляет собой совокупность различных документов, которые устанавливают порядок и правила функционирования оперативного персонала ( тех.инструкции, регламенты и т.д.).
Техническое обеспечение представляет собой комплекс технических средств (КТС) предназначенных для функционирования АСУТП. По своим возможностям КТС д.б. достаточен для выполнения всех функций конкретной АСУТП. В состав КТС входят средства получения, преобразования, передачи и отображения информации, а также управляющие, вычислительные и исполнительные устройства.
В состав технического обеспечения входят приборы и устройства, необходимые для наладки и проверки КТС, и различные запасные приборы. Совокупность всех технических средств АСУТП в виде конструктивно самостоятельных приборов, узлов, принято представлять в виде технической структуры АСУТП. Данная техническая структура показывается в виде структурной схемы, которая сопровождается пояснительным текстом.
