Задание 1. Технология окраски эмалвыми и масляными составами по металлу. Подготовка поверхностей под окраску масляными, эмалевыми неводными составами
Масляными и эмалевыми покрывают оштукатуренные, деревянные и металлические поверхности, а лаками - только деревянные и металлические. По качеству неводные окраски, за исключением окрасок по металлу, разделяются на простые, улучшенные и высококачественные. Операции по подготовке поверхностей к окраске масляными, эмалевыми и синтетическими красками внутри помещений даны в табл. 2.3.

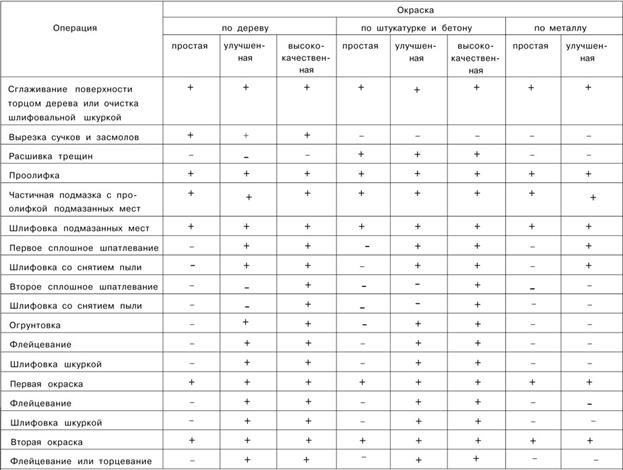

таблица2.3
Примечания: 1. Знаком + обозначены операции, выполняемые при данном виде окраски. 2. Для улучшенной окраски добавляется второе сплошное шпатлевание со шлифовкой и снятием пыли. 3. Окраска поверхностей, отделанных беспесчаной накрывкой, производится без сплошного шпатлевания.
Подготовка металлических поверхностей
Ржавчину с небольших поверхностей (радиаторов, решеток, перил и др.) очищают стальными ручными или электрическими щетками. При этом с поверхности одновременно удаляют пленку ржавчины, окалины, брызги штукатурного раствора и клеевых красок. Установленные на место радиаторы трудно обработать со стороны, обращенной к стене. Поэтому их рекомендуется очистить и проолифить до установки на место. .
Дополнительные операции, выполняемые при подготовке поверхностей к неводным окраскам
Удаление ржавчины, жирных и других пятен с поверхностей производится так же, как и при водных окрасках. Ранее окрашенные масляной краской поверхности, загрязненные при длительной эксплуатации, промывают горячей водой с мылом или содой. В случае отставания или повреждения масляной пленки на больших площадях остатки ее необходимо удалить, а поверхность подготовить и окрасить заново.
Есть три способа снятия старой масляной пленки: механический, огневой и химический.
При механическом способе пленку снимают металлическими шпателями, скребками или стамесками. При этом часто повреждается наружный на-крывочный слой штукатурки, который в дальнейшем приходится перетирать с добавлением изве-стково-песчаного раствора. Такой способ применим для всех поверхностей, кроме деревянных.
При огневом способе масляную пленку отжигают специальными газопламенными горелками типа ГГ-5, строительным феном, а также паяльными лампами и сразу же очищают металлическим шпателем. Работая с паяльной лампой, необходимо следить за тем, чтобы она не коптила. При обнаружении на поверхности копоти ее промывают 1-2%-ным раствором соляной кислоты. Этот способ применим только для оштукатуренных и металлических поверхностей.
При химическом способе пленку размягчают специальными составами, после чего она легко снимается металлическим шпателем. Состав наносят на поверхность сплошным слоем толщиной 1-2 мм и оставляют на 1-1,5 ч. Сначала рекомендуется снять слой пасты и сложить ее отдельно в деревянный ящик. Состав может быть использован несколько раз. При работе с каустической содой необходимо соблюдать осторожность, чтобы не вызвать поражений кожи.
Недостатком химического способа является то, что при обработке пленки поверхность пропитывается щелочью, поэтому ее приходится промывать 1%-ным раствором соляной или уксусной кислоты. Этот способ применим только для оштукатуренных и деревянных поверхностей. На металле паста вызывает сильную коррозию.

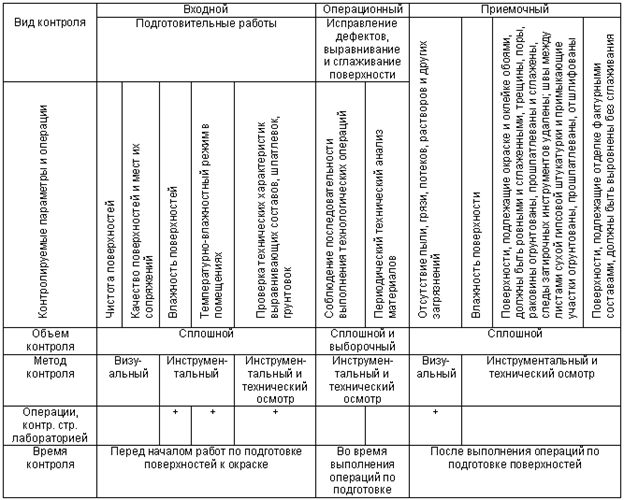

Задание 2. Требования к качеству окрашенных поверхностей.
ДНЕВНИК-ОТЧЁТ № 14
Дата<<13>> 06 2015г
Тема: Нанесение красок с помощью краскораспылителей.
Цель: Владеть приемами нанесения красок с помощью краскораспылителей .
Место выполнения: Учебные мастерские
Время работы – 6 часов
