5. Выполнить редактирование вставленной диаграммы.
6. Изменить формат диаграммы, сделав её объемной.
Технология работы:
· установите курсор мыши во внутренней незаполненной области диаграммы и, щелкнув правой кнопкой, активируйте её;
· выполните команду Конструктор, Изменить тип диаграммы и выберите из появившегося списка тип Гистограмма и последний из представленных форматов (объемная гистограмма).
7. Добавить в исходную таблицу новый столбец Философия с различными оценками.
8. Вставить в диаграмму столбцы, отражающие успеваемость по философии.
Технология работы:
· активируйте диаграмму;
· выполните команду Конструктор, Выбрать данные и измените параметры;
· в поле Диапазон данных укажите весь диапазон данных А2: D 6, включив информацию столбца Философия;
· в поле Подписи горизонтальной оси введите диапазон ячеек В1: D 6;
· в поле Элементы легенды (ряды) измените названия рядов в соответствии с таблицей;
· нажмите кнопку Строка/столбец для того, чтобы поменять местами их значения;
· нажмите кнопку ОК.
9. Изменить параметры диаграммы.
· измените наименование осей, щелкните на соответствующем названии оси X и Y и введите для оси Х: Дисциплины, для оси Y: Средний балл;
· на вкладке Макет, Названия осей задайте для оси Z размещение её названия и введите для оси Z: Группы
10. Выполните команду Конструктор, Переместить диаграмму и в появившемся окне установить флажок на отдельном листе. «ОК» Сравните результат с рисунком 3.

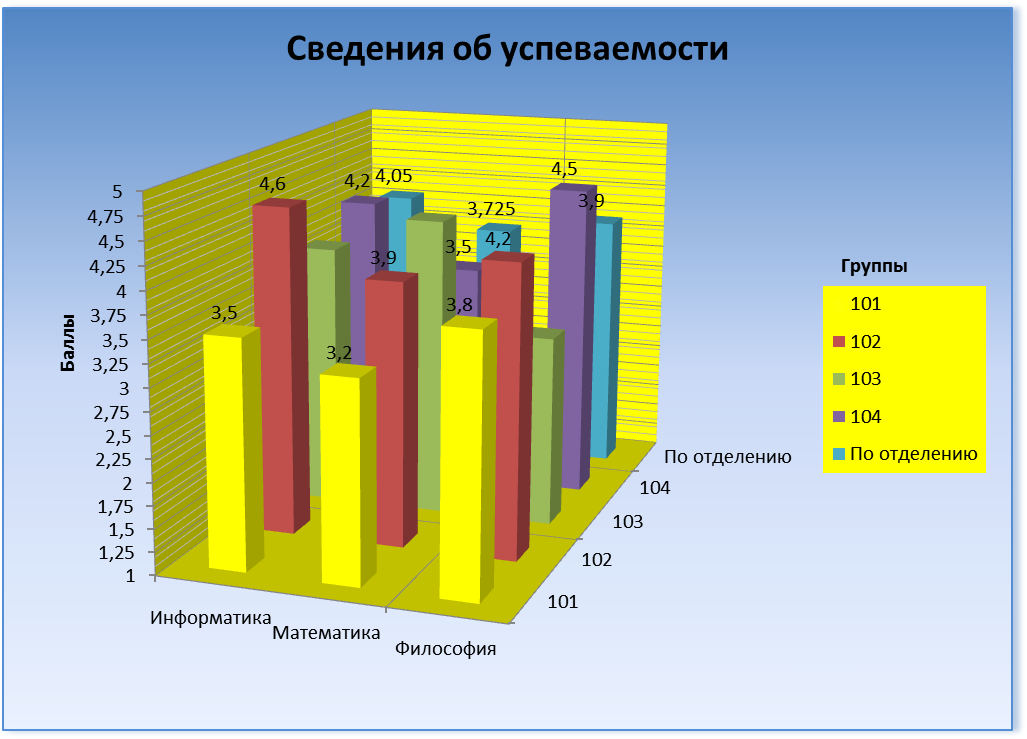

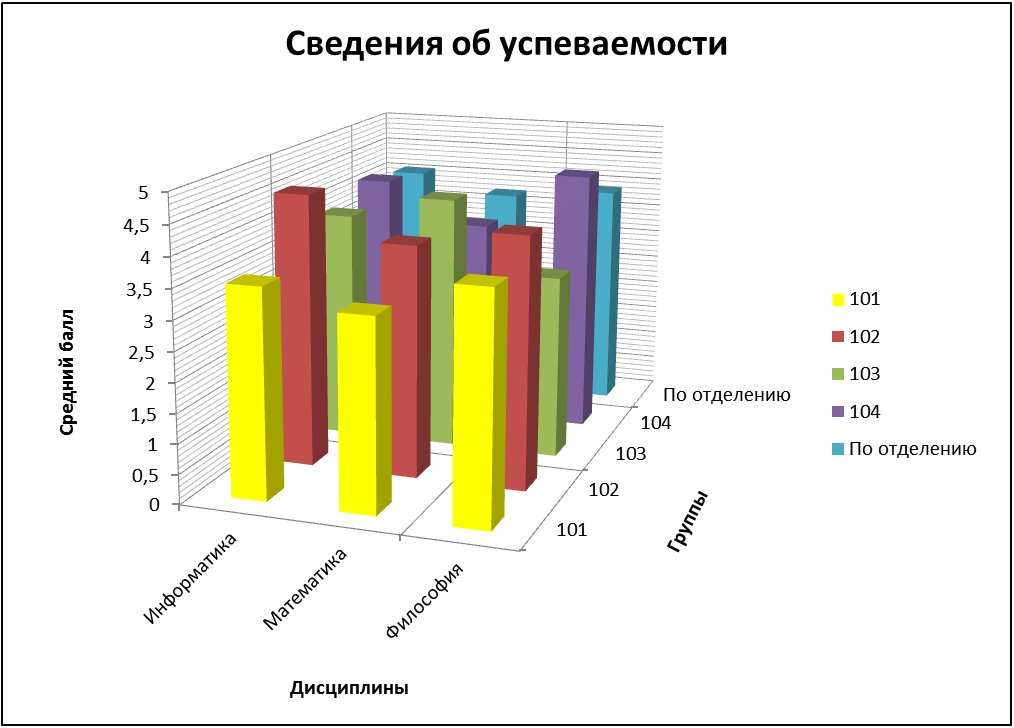

Рисунок 3 – Сведения об успеваемости (объемная диаграмма)
11. Скопировать диаграмму в другое место на листе и провести её форматирование.
12. Изменить настройки параметров диаграммы:
Технология работы:
· установите курсор мыши во внутренней незаполненной области диаграммы и, щелкнув правой кнопкой, вызовите контекстное меню диаграммы;
· выполните команду Поворот объемной фигуры;
· в появившемся диалоговом окне установите следующие параметры:
Х: 150
Y: 200
Перспектива: 150
Автомасштабирование: флажок;
· нажмите кнопку Закрыть.
13. Провести форматирование области диаграммы и области построения диаграммы.
Технология работы:
· активизируйте внедренную диаграмму, щелкнув правой кнопкой мыши, и в появившемся меню выберите команду Формат области диаграммы;
· задайте на вкладках диалогового окна установки:
Заливка – голубой цвет
Шрифт: Times New Roman Cyr
Стиль: обычный
Размер: 11;
· выйдите из диалогового окна нажатием кнопки Закрыть;
· установите курсор в область построения диаграммы и выделите её, щелкнув правой кнопкой мыши вызовите контекстное меню; выберите команду Формат области построения;
· задайте в диалоговом окне Вид установки:
Цвет границы – автовыбор
Заливка – белый цвет
· выйдите из диалогового окна нажатием кнопки Закрыть;
14. Провести форматирование рядов данных и их элементов.
Технология работы:
· установите указатель мыши на Ряд 101 и нажмите правую кнопку мыши. В контекстном меню выберите команду Формат рядов данных;
· на вкладке Параметры ряда произведите настройку:
Фронтальный зазор: 200%
Боковой зазор: 170%
· на вкладке Заливка установите желтый цвет; на вкладке Цвет границы – автовыбор; нажмите кнопку Закрыть;
· в контекстном меню Ряд 101 выберите команду Добавить подписи данных;
· повторите установку параметров команды Формат рядов данных для остальных рядов диаграммы: для ряда 2 – красный; для ряда 3 – зеленый; для рада 4 – фиолетовый; для ряда 5 – бирюзовый цвета заливки.
15. Провести форматирование осей диаграммы.
Технология работы:
· выделите ось Х, установив на ней курсор мыши и щелкнув один раз правой кнопкой. В контекстном меню выберите команду Формат оси и установите параметры на вкладках:
| Параметры оси: | основные – наружу Интервал между подписями – 1 Интервал между делениями − 2 |
| Выравнивание: | Вертикальное выравнивание – по середине Направление текста − горизонтально |
· выделите ось Z и выполните её форматирование:
| Параметры оси: | основные – наружу Интервал между подписями – 1 Интервал между делениями − 2 |
| Выравнивание: | Вертикальное выравнивание – по середине Направление текста − авто |
· выделите ось Y и выполните её форматирование:
| Параметры оси: | основные – наружу минимальное значение – 1 максимальное значение − 5 цена основных делений – 0,25 цена промежуточных делений – 0,1 основание пересекает значение оси 1 |
| Число: | Числовые форматы − общий |
| Выравнивание: | Вертикальное выравнивание – по середине Направление текста − горизонтально |
16. Провести форматирование сетки, стен и основания.
Технология работы:
· активируйте диаграмму. Выберите команду Макет. Во вкладке Сетка установите параметры:
ось Х: флажки – основные линии и промежуточные линии
ось Y: флажки – основные линии и промежуточные линии
ось Z: флажки – основные линии
· установите указатель мыши в области основания диаграммы и нажмите правую кнопку мыши. В контекстном меню выберите команду Формат основания, во вкладке Вид выберите светло-желтый цвет заливки.
17. Провести форматирование легенды.
Технология работы:
· установите указатель мыши в созданное окно легенды и нажмите правую кнопку мыши. В контекстном меню выберите команду Формат легенды и установите следующие параметры:
Цвет границы: – сплошная линия, цвет синий
Заливка – сплошная, светло-желтый цвет
18. Сохранить рабочую книгу под именем «Диаграммы». Закрыть программу.
