Мета: Визначити вплив температури на значення величини питомого опору й на підставі отриманих даних визначити значення температурного коефіцієнта питомого опору провідників.
| Змн. |
| Арк |
| № докум. |
| Підпис |
| Дата |
| Аркуш |
| 1 |
| ЛР.КЕМ.03.03.01.ТЗ |
| Розроб. |
| Багнян Г.А. |
| Перевір. |
| Муринюк В.В. |
| Реценз. |
| Н. Контр. |
| Затверд. |
| Дослідження залежності питомого опору провідникових матеріалів від температури _ |
| Літ. |
| Аркушів |
| 3 |
| ЧІК, гр. ЕТ –21 |
Мета: Визначити вплив температури на значення величини питомого опору й на підставі отриманих даних визначити значення температурного коефіцієнта питомого опору провідників.
Прилади й обладнання: дріт з матеріалу з великим питомим опором, натягнутий на дерев’яну планку, амперметр, вольтметр, акумулятор, вимикач, реостат на 6-10 Ом і 2 А, мікрометр або штангенциркуль, лінійка з ціною поділки 1мм. , з’єднувальні провідники 7 шт.
Хід роботи:
1. Ознайомився з установкою для виміру залежності опору зразків випробуваних провідникових матеріалів від температури
2. Записати в таблицю геометричні параметри досліджуваних провідникових матеріалів.
|
№ | Матеріал провідника | Параметри провідника | Темпера-тура | Опір | Питомий опір | ||
| Довжина | Діаметр | Площа перерізу | |||||
|
1 |
Мідь |
3 м |
0,6мм |
0,28 | 72 | 0,9 | 0,084 |
| 51 | 0,8 | 0,074 | |||||
| 35 | 0,7 | 0,065 | |||||
| 22 | 0,7 | 0,065 | |||||
|
2 |
Алюміній |
1.6м |
1,8мм |
2,54 | 72 | 0,4 | 0,635 |
| 51 | 0,4 | 0,635 | |||||
| 35 | 0,4 | 0,635 | |||||
| 22 | 0,4 | 0,635 | |||||
3. Змінював температуру провідників, виміряв значення опорів зразків при температурах 72, 51, 35, 22
. Результати вимірювань записав в таблицю.
4. Використовуючи експериментальні дані, визначив значення питомих опорів провідникових матеріалів за формулою
=
. Результат записав у таблицю.
5.
| Змн. |
| Арк. |
| № докум. |
| Підпис |
| Дата |
| Аркуш |
| 2 |
| ЛР.КЕМ.03.03.01.ТЗ |
Побудував графік залежності питомого опору провідників від температури.
6. Зробив висновок.
Для міді:
= 0,9*
=0,8*
=0,7*
=0,065
=0,7* =0,065
Для алюмінію:
=0,4*
=0,4*
=0,4*
=0,4*

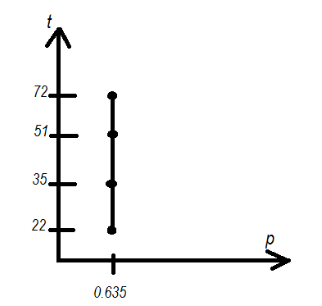

Графіки залежності питомого опру від температури:
Алюмінію Міді
| Змн. |
| Арк. |
| № докум. |
| Підпис |
| Дата |
| Аркуш |
| 3 |
| ЛР.КЕМ.03.03.01.ТЗ |
Контрольні запитання
1. Вкажіть причини залежності електричного опору провідникових матеріалів від
температури.
При підвищенні температури провідника посилюється тепловий хаотичний
рух частинок,що збільшує кількість зіткнень і утруднює упорядкований рух електронів.
2. Від яких факторів залежить питома електрична провідність металевих провідників.
Концентрації і заряду іонів,а також швидкості їх руху.
3. Охарактеризуйте застосування провідникових матеріалів з тими або іншими параметрами.
Мідь-застосовується із присадкою срібла для обмоток швидкохідних і нагревостойких машин великої потужності,а мідь легована різними
елементах в колекторах і контактних кільцях сильно навантажених
машин.
Алюміній- широко застосовується в електротехніці і в іншому бо має
гарну провідність.
Висновок: Визначив вплив температури на значення величини питомого опору й на підставі отриманих даних визначити значення температурного коефіцієнта питомого опору провідників . Дізнався що питомий опір провідника зростає зі збільшенням температури на дослідах з алюмінієм і міддю.
