Щеглова Н.Е. МО-08-10

Отчет по лабораторной работе №3

Исследование взаимосвязей геометрических характеристик микрообъекта поверхности с твердостью материала

Цель работы: изучить взаимосвязь глубины, площади нормального сечения и объема области микродеформации микрообъекта от твердости стали в условиях моделирования внедрения в поверхность абразивных частиц.

Задание:

1. Настроить микроскоп и найти микрообъекты на поверхности соответствующих мер твердости стали;

2. Сохранить изображение микрообъектов, полученных в результате внедрения алмазного с углом при вершине 120^о в файл компьютера;

3. Пользуясь программой Paint провести замер диаметра микрообъектов;

4. Провести серию замеров по п.3 для мер твердости с показателями HRC (24,5; 43,5; 61,6; 64,6) полученные результаты занести в соответствующую таблицу;

5. Провести математическую обработку результатов измерений (определить среднее значение диаметра зоны микродеформации и его среднее арифметическое математическое ожидание);

6. Пользуясь данными таблицы и результатов расчета диаметра отпечатка определить величины глубины, площади нормального сечения и объема зоны микродеформации (обязательно записать формулы, по которым проводят расчеты);

7. Получить результаты занести в соответствующую таблицу;

8. Пользуясь данными таблицы по п.7 построить графики зависимости глубины, объема и площади от твердости стали;

9. Сформировать геометрическую модель зоны микродеформации в плоскости, проходящей через вертикальную ось конического отпечатка с указанием особенностей и характерных элементов зоны микродеформации (выносками обозначить элементы);

10. Кратко описать результаты анализа построенных графиков и модели зоны микродеформации.

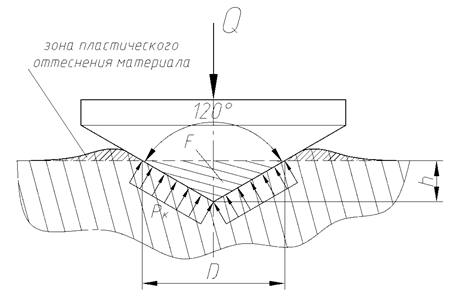

Геометрическая модель зоны микродеформации

Угол при вершине конуса

Глубина внедрения индентора ;

Площадь наиб. нормального сечения ;

Объем лунки внедрения ;

Среднее арифметическое значение диаметра ;

Среднее квадратичное отклонение:

№ образца твердость	D , мкм			, мкм	h, мкм	F· 10^-2 , мкм²	V · 10^-5 , мкм³	σ , мкм
HRC 43,5	458	460	454	457	132	302	72	3,1
HRC 61,6	382	378	376	379	109	413	41	3,1
HRC 64,6	369	369	368	369	107	395	38	1

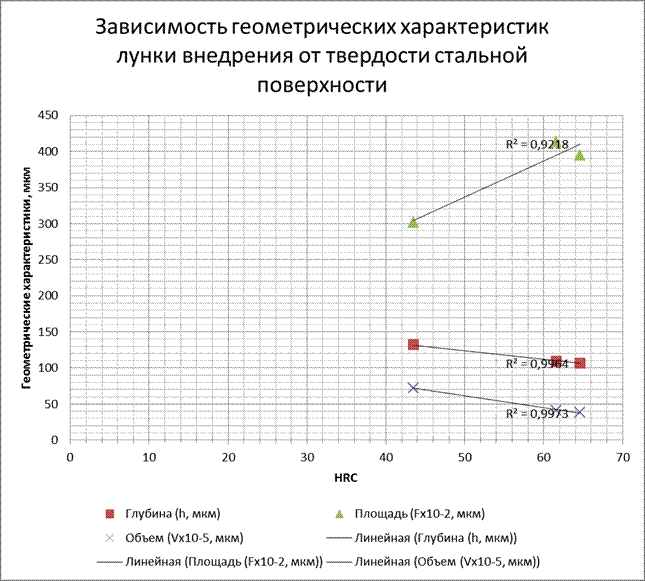

Характер графиков показывает, что при увеличении твердости поверхности стальных образцов, геометрические размеры зон микродеформации уменьшаются. Следовательно, с увеличением твердости, увеличивается стойкость поверхности к абразивному износу, что в итоге приводит к увеличению срока службы узлов и деталей машин.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Российский Государственный Университет нефти и газа имени И.М.Губкина

Кафедра «Трибологии и технологии ремонта нефтегазового оборудования»

Лабораторная работа №3

« Исследование взаимосвязей геометрических характеристик микрообъекта поверхности с твердостью материала »

Выполнила: студентка группы

МО-08-10

Щеглова Н.Е.

_____________ _______________

(число) (подпись)

Проверил: Куракин И.Б.

_____________ _______________

(число) (подпись)

Москва 2011
