КПП Урал — это устройство в системе автомобиля, которое отвечает за передачу мощности.
Содержание
Как работает КПП
Устройство КПП-141, установленной на некоторых моделях Урала, включает в себя следующие элементы:
1. Сцепной механизм. Он помогает временно разъединять двигатель и трансмиссию. Это позволяет переключать передачи, не снижая обороты силового агрегата.

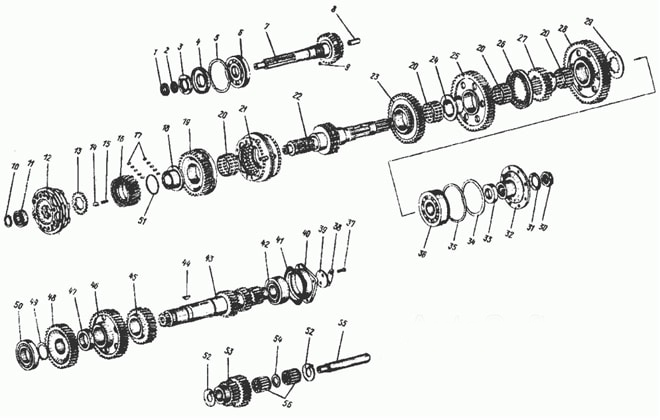

2. Ведомые шестерни и валы. Здесь установлен ведущий, промежуточный и вторичный вал.
3. Синхронизатор. Он обеспечивает бесшумную работу механизма и выравнивание скоростей шестеренок.
Шестерни вращаются свободно, когда включен нейтральный режим, в это время все муфты и синхронизаторы находятся в разомкнутом положении. Когда водитель начинает выжимать сцепной механизм и переключает рукоятку на какую-нибудь другую передачу, то специальное вилочковое устройство начинает перемещать муфту в положение зацепления с соответствующей парой на торцевой части шестерни.
Механизм шестерни жестко фиксируется с валом и перестает прокручиваться на нем. Муфта в таком положении способствует передаче вращательного движения и тягового усилия.

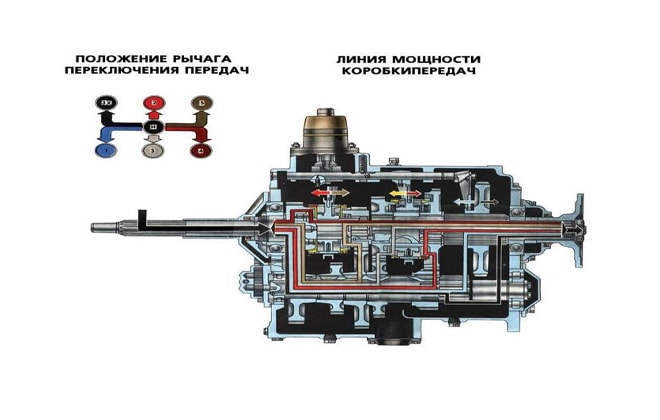

Во время движения транспортного средства коробка приводится в действие за счет рукоятки переключения передач. Она перемещает ползуны, оборудованные вилками, которые начинают двигать синхронизаторы с необходимой скоростью. Цветная схема переключения передач есть в руководстве пользователя Урала.
Передаточные числа коробки Урала:
· первая ступень — 5,26;
· вторая ступень — 2,90;
· третья ступень — 1,52;
· четвертая ступень — 1,00;
· пятая ступень — 0,664;
· задний ход — 5,48.
Неисправности и ремонт
Основные неисправности и ремонт коробки:
1. Посторонний шум в механизме. В этом случае рекомендуется провести внешний осмотр системы и заменить поврежденные и износившиеся детали.
2. Валы перемещаются по оси. Необходимо заменить детали, которые фиксируют подшипник, или заменить вышедшие из строя подшипники.
3. Нестабильная работа КПП. Эта проблема может быть связана с износом втулок оси шлицевого вала заднего хода. Следует заменить поврежденные механизмы.
4. Сцепление включается не полностью. В этом случае рекомендуется провести внешний осмотр сцепного механизма на наличие повреждений и дефектов, проверить уровень смазочной жидкости в системе и заменить поврежденные элементы.
5. Штоки вилок туго двигаются. Эта неисправность может быть вызвана повреждением блокировочных сухарей, синхронизаторов. Необходимо заменить механизмы на новые.
6. Если коробка передач самопроизвольно отключается, необходимо отрегулировать зазор между клапанами, заменить изношенные кольца синхронизаторов, установить новые пружины, затянуть крепежные элементы.
7. При нечетком переключении нужно снять крышку фиксирующего устройства и осмотреть основные узлы на износ, заменить муфту и шестерни.
Ремонт КПП проводят только при выключенном силовом агрегате.
Как отрегулировать
Регулировка коробки передач проводится следующим образом:
1. Устанавливают транспортное средство на специальную платформу.
2. При помощи домкрата немного приподнимают переднюю часть кузова автомобиля и фиксируют его в этом положении.
3. На тяге управления трансмиссии ослабляют крепежные гайки стяжного болта хомута. Гайку ослабляют на 4,5 оборота.
4. При помощи отвертки расширяют пазы на конце тягового устройства и хомута.
5. Переставляют шток в нейтральное положение.
6. Откручивают специальные крепления.
7. Демонтируют с рукоятки управления чехол от коробки передач. Опускают чехол в самый низ корпуса, а саму рукоятку устанавливают в вертикальное положение концом вверх.
8. Ослабляют механизм хомута.
9. Включают заднюю передачу при неработающем силовом агрегате.
10. Устанавливают подготовленный шаблон в окно накладки, а также кронштейн блокировки заднего хода.
11. Вводят в паз шаблона упор осевого механизма и прижимают его к корпусу системы.
12. Выставляют требуемый зазор между элементами. Закручивают крепежные детали и хомут.
13. Заводят двигатель и проверяют исправность отрегулированной коробки передач.
Сколько масла заливать
Необходимо заливать масло в соответствии с инструкцией пользователя. Для автомобилей Урал достаточный уровень масляной жидкости составляет 3,5-4 л.
Как снять и разобрать
Для того чтобы демонтировать и разобрать коробку передач, необходимо:
1. Установить транспортное средство на подъемное устройство или смотровую яму.
2. Демонтировать аккумуляторные батареи, воздушный фильтрующий элемент и брызговики. Они расположены в нижней части моторного отсека, по центру и по краям.
3. Убрать поперечину переднего подвесного механизма и приводы передних ведущих колес.
4. Слить трансмиссионную жидкость из коробки.
5. Отсоединить провода датчика, ответственного за показатели скорости. Для этого нужно поддеть отверткой провода и аккуратно снять пружинное фиксирующее устройство.
6. Убрать выключатель заднего хода транспорта.
7. Демонтировать держатель моторного жгута.
8. Отвернуть крепежные болты с коробки передач и кронштейна гидравлического привода выключения сцепного механизма.
9. Убрать болты с рабочего цилиндрического блока, картера сцепления, усилителя.
10. Демонтировать картер.
11. Установить опору под демонтированную коробку.
12. Отсоединить от кронштейна переднюю и заднюю опоры.
13. Сдвинуть КПП назад и установить на твердую поверхность.

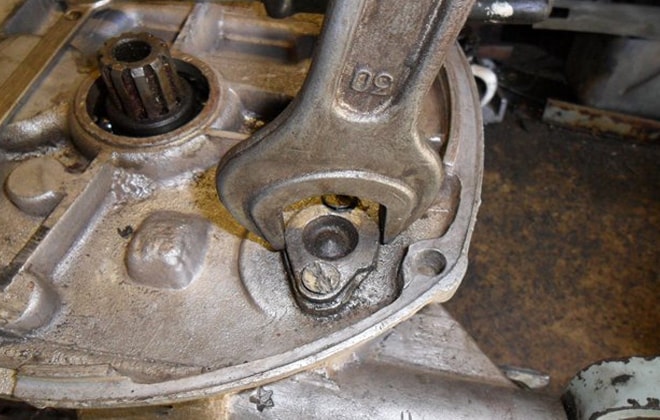

14. Открутить крепежные элементы и разобрать.
Как собрать и установить
Процедура сборки коробки:
· спрессовать подшипник;
· вставить зубило в промежуток между торцевой частью внутреннего кольца подшипника и коробкой дифференциалов;
· установить подшипник и осевой механизм сателлитов;
· вставить на место опорное кольцо;
· установить шестерни приводов и коробку дифференциалов;
· закрутить крепежные элементы;
· поставить блокирующее кольцо синхронизатора;
· установить скользящую муфту и стопорное кольцо ступицы синхронизирующего устройства;
· установить ведомую шестерню и упорную шайбу;
· отрегулировать зазор между кольцом переднего подшипника и шестерни ведущего типа.
Установка коробки передач на Урал проводится следующим образом:
· устанавливают опору под КПП;
· прикручивают крепежные элементы к блоку цилиндрических элементов;
· устанавливают левую опору двигателя при помощи 4 крепежных гаек;
· ставят заднюю опору, прикрепляют ее к кузову;
· подсоединяют кронштейн коробки передач и переднюю опору мотора;
· устанавливают картер сцепления, подсоединяют тросы с кронштейнами;
· подсоединяют тросы рычагов и опорные шайбы;
· устанавливают нейтрализатор отработанных газов, ставят на место крышку;
· подсоединяют усилитель к блоку цилиндров;
· прикручивают держатель моторного жгута;
· устанавливают фиксатор, колодку, пружинный механизм;
· подсоединяют привод передних ведущих колес, брызговики, воздушный фильтр и аккумуляторы.
