Преднамеренные отключения при параллельном соединении элементов

Дата: 2025-05-21; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

При параллельном соединении элементов в случае простоя одного из них остальные элементы не выводятся из работы и питание не нарушается.

В процессе функционирования СЭС возможен случай, когда один из элементов простаивает, а второй отказывает. При этом, если система состоит из двух элементов, она отказывает.

Интенсивность отказов системы в таком случае включает три слагаемых:

, (7.6)

где – возможность отказа одного из элементов во время простоя другого элемента после отказа; – возможность отказа первого элемента во время простоя после преднамеренного отключения второго элемента; – возможность отказа второго элемента при простое после преднамеренного отключения первого элемента.

Чем чаще и продолжительнее преднамеренные отключения, тем больше ' и " и тем ниже надежность системы.

Интенсивность отказов и среднее время восстановления системы, состоящей из двух параллельно соединенных элементов, рассчитываются по формулам

; (7.7)

, (7.8)

где

;

; (7.9)

.

Пример 7.2

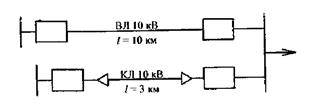

Определить показатели надежности схемы, представленной на рис. 7.4. Показатели надежности выключателей и шин РУ не принимаются во внимание. Длина ВЛ 10 кВ равна 10 км, КЛ 10 кВ – 3 км.

Рис. 7.4

Решение

Схема замещения (рис. 7.4) состоит из двух параллельно соединенных элементов 1 и 2 (рис. 7.5). Исходные показатели надежности определены по данным
табл. 3.2 с учетом длин ВЛ и КЛ:

Рис. 7.5

=0,25×10=2,5 год^-1; =6 ч; =0,25×10=2,5 год^-1; =5,8 ч;

=0,1×3=0,3 год^-1; =25 ч; =0,5×3=1,5 год^-1; =3 ч.

Результаты расчетов по формулам (7.6)-(7.9):

ч;

ч;

ч;

ч.

Рассмотренный пример свидетельствует о сильном влиянии преднамеренных отключений на результирующую надежность схемы. Интенсивность отказов без учета преднамеренных отключений составляет 60 % числа отключений системы.

Влияние организации обслуживания на надежность схем

В автоматизированных схемах отказ одного элемента приводит к срабатыванию устройств релейной защиты и автоматики и локализации отказавшего элемента. При этом может отказать и само устройство защиты и автоматики, и отказ распространится на обширную область схемы. Время ликвидации последствий отказа зависит от организации работы дежурно-оперативного персонала. Если подстанция не имеет дежурного персонала, то операции выполняются централизованной оперативно-выездной бригадой (ОВБ), а время восстановления зависит от вида обслуживания и определяется статистическими данными эксплуатации. В табл. 7.3 приведены ориентировочные значения времени локализации отказов для объектов с различными видами обслуживания.

Таблица 7.3

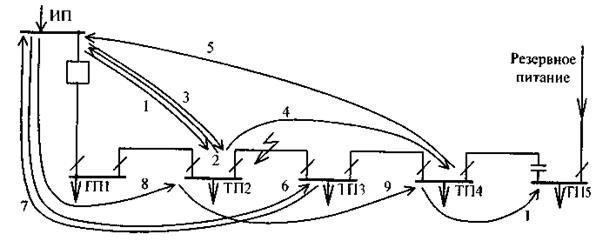

Восстановление электроснабжения в схемах с вводом резерва вручную рассмотрим на примере цепочки распределительной линии 10 кВ, выполненной кабелем (КЛ). Линейные ячейки 10 кВ в трансформаторной подстанции 10/0,4 кВ (ТП) оборудованы выключателями нагрузки (QW). Цепочка разомкнута на линейной ячейке РУ 10 кВ ТП5 в сторону ТП4 (рис. 7.6).

Рис. 7.6

Пусть разрыв произошел на участке КЛ между ТП2 и ТПЗ. При этом отключится линейный выключатель на источнике питания (ИП) и окажутся без питания ТП1, 2, 3, 4. Через некоторое время по каналам телесигнализации или по телефону диспетчеру поступит сообщение об исчезновении напряжения. Диспетчер определяет последовательность выполнения коммутационных операций по поиску поврежденного участка и последующему восстановлению электроснабжения. ОВБ, получив задание от диспетчера, выезжает на ИП, где осматривает линейные выключатели и определяет отключенную линию. Затем ОВБ начинает поиск поврежденного места. Последовательность действий может быть следующей: ОВБ едет к ТП2 и отключает ВН в сторону ТП1, возвращается на ИП и включает линейный выключатель (отказ имел место на КЛ 2-3). Выключатель отключается вручную и ОВБ перемещается в ТП2, включает ВН к ТП1 и следует в ТП4, отключает ВН к ТПЗ, следует на ИП и включает линейный выключатель. Выключатель отключается от действия релейной защиты, ОВБ следует в ТПЗ и отключает ВН к ТП2, едет на ИП и включает линейный выключатель, который отключается под действием релейной защиты. Так выявляется, что поврежден участок КЛ 2-3. ОВБ едет в ТП2, отключает ВН к ТПЗ, затем – в ТП4, включая ВН к ТПЗ, и, наконец, в ТП5, включая ВН к ТП4, на котором в нормальном режиме держится точка размыкания. Таким образом, ТП1 и ТП2 получают питание от основного ИП, а ТПЗ, ТП4, ТП5 – от резервного.

Время восстановления питания в схемах с ручным вводом резерва различно и зависит от многих факторов, что должно учитываться при расчетах надежности электроснабжения. Для этого в схеме замещения в качестве времени восстановления элемента принимается время оперативных переключений.
