МИНОБРНАУКИ РОССИИ

Федеральное государственное бюджетное образовательное учреждение

высшего образования

«МИРЭА – Российский технологический университет»

РТУ МИРЭА

Колледж программирования и кибербезопасности

ДИПЛОМНЫЙ ПРОЕКТ

СПЕЦИАЛЬНОСТЬ 09.02.01

Компьютерные системы и комплексы

на тему:

«Разработка функционального устройства
«Секундомер» на базе микроконтроллера»

Выполнил студент

группы ЩККО-01-19

И.И. Иванов

подпись ФИО студента

Руководитель

А.В. Беседин

подпись ФИО руководителя

Нормоконтроль

И.М. Власова

подпись ФИО контролера

Москва 2023

Приложение к заданию на дипломный проект.

В данном пункте обусловливаются все технические вопросы, связанные с проектированием задания, указываются параметры разработки, проектирования или исследования.

В задании на проектирование должны быть решены основные принципиальные вопросы и выявлены все требования и пожелания к проекту.

Задание на дипломный

проект выдал «» 202г. Фамилия И.О.

Подпись руководителя ФИО руководителя

проекта проекта

Задание на дипломный

проект получил «» 202г. Фамилия И.О.

Подпись студента- ФИО студента-

исполнителя проекта исполнителя проекта

Срок представления к защите дипломного проекта: до «» 202г.

	Утверждаю
	Председатель ПЦК «Сетевого администрирования и инфокоммуникационных систем» ______________ Беседин А.В. подпись ФИО
	«____» __________202_ г.
ЗАДАНИЕ
на дипломный проект студенту Иванову Ивану Ивановичу группы ЩККО-01-19 по специальности 09.02.01 Компьютерные системы и комплексы

Приложение к заданию на дипломный проект.

Разработать функциональное устройство «Секундомер» для отсчета времени на соревнованиях.

Устройством управления и вычислительным элементом в разрабатываемом устройстве должен являться микроконтроллер.

Микроконтроллер должен выполнять основные функций работы устройства, включая:

− генерацию тактовых импульсов частотой 0.9216 МГц;

− формирование долей секундных интервалов времени путем деления частоты на 92160;

− подсчет долей секунд, секунд и минут;

− вывод информации о текущем времени в последовательном коде в блок индикации;

− управление текущим временем.

Органами управления устройства должны являться кнопки.

Информация о времени должна осуществляется на индикатор.

Требования к работе устройства:

− при включении секундомер должен работать в режиме отсчета времени;

− последовательное нажатие на кнопку «Старт–Стоп» должно остановить отсчет времени и затем снова переходить в режим отсчета времени;

− при нажатии на кнопку «Сброс» в любом режиме работы, устройство должно обнулить значение на индикаторе.

Секундомер должен содержать устройство измерения времени, которое в свою очередь всегда состоит из генератора эталонных интервалов времени и счётчика этих интервалов.

Задание на дипломный

проект выдал « 04 » 04 202 3 г. Беседин А.В.

Подпись руководителя ФИО руководителя

проекта проекта

Задание на дипломный

проект получил « 04 » 04 202 3 г. Иванов И.И.

Подпись студента- ФИО студента-

исполнителя проекта исполнителя проекта

Срок представления к защите дипломного проекта: до « 06 » июня 202 3 г.

		Приложение 7

СОДЕРЖАНИЕ

ВВЕДЕНИЕ ............................................................................................ 2

1 НАЗВАНИЕ РАЗДЕЛА ..................................................................... ?

1.1 Название подраздела ................................................................. ?

1.2 … ................................................................................................ ?

1.3 … ................................................................................................ ?

2 НАЗВАНИ РАЗДЕЛА ....................................................................... ?

2.1 Название подраздела.................................................................. ?

2.2 … ................................................................................................ ?

2.3 … ................................................................................................ ?

3 НАЗВАНИ РАЗДЕЛА ....................................................................... ?

3.1 Название подраздела ................................................................. ?

3.2 … ................................................................................................ ?

ЗАКЛЮЧЕНИЕ ...................................................................................... ?

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ............................... ?

ВВЕДЕНИЕ

Секундомер — прибор, способный измерять интервалы времени с точностью до долей секунды. Обычно используются секундомеры с точностью измерения в сотую долю секунды. Но с появлением современных технологий появилась возможность измерять время гораздо более точно — до десятитысячных долей и еще точнее.

Секундомеры, сегодня, нашли свое применение во многих сферах. Например, они применяются:

– во всех видах не силового спорта. Для точного измерения отрезка времени, понадобившегося спортсмену для проведения некого упражнения или преодоления участка, например для спринта или плавания;

– в заводских и научных лабораториях;

– в учебных лабораториях технических учебных заведений, ВУЗов, техникумов, а так же школ и лицеев;

– в военном деле (например, замер времени полета снаряда, определение момента поражения цели снарядом);

– в быту (например, для определения времени готовки пищи).[1]

Секундомеры можно разделить по нескольким признакам.

Так, например, в зависимости от принципа действия, секундомеры делятся на:

– цифровые – это такие точные приборы, как «ИНТЕГРАЛ-С-01», «ЧСЭ-01» или импортные секундомеры «Q+Q L-150»,водонепроницаемый секундомер «VOGEL» и секундомер «VOGEL» с памятью. Такие секундомеры имеют возможность запоминания результатов, что часто необходимо, например, для спортивных тренеров, судей и рефери, если финиширует не один, а несколько спортсменов;

– механические – это, в первую очередь, всем известные со школьных времен секундомеры СОПпр: «СОПпр-1в-3» и «СОПпр-2а-2» и их модификации.

1 ИССЛЕДОВАНИЕ СУЩЕСТВУЮЩИХ РЕШЕНИЙ

1.1 Анализ задания на дипломный проект

В соответствии с заданием, в дипломном проекте, необходимо разработать цифровой секундомер на базе микроконтроллера.

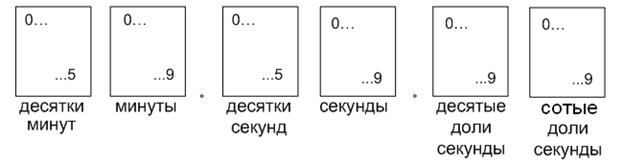

Для отображения измеряемого времени будем использовать семисегментный индикатор, по условию технического задания который должен отображать минуты, секунды, десятые доли секунды. Тогда не сложно предположить, что для отображения десятых долей секунды потребуется два разряда семисегментного индикатора, шкала изменения цифр в каждом разряде от 0 до 9. Для отображения секунд – два индикатора, первый, отображающий секунды, будет иметь шкалу от 0 до 9; второй, показывающий десятки секунд, будет иметь шкалу от 0 до 5. Для отображения минут будем использовать два индикатора, шкала изменения цифр в каждом разряде от 0 до 9. Таким образом, минимальное значение, которое отображает индикатор – 0.01 сек. И именно через такие промежутки времени, кратные 0.01, будут меняться цифры на всех индикаторах. Всего у нашего устройства будет шесть разрядов семисегментного индикатора. Представим общий вид всего цифробуквенного индикатора на рисунке 1.

Рис.1 Общий вид цифробуквенного индикатора
