Тепловизионная диагностика
В основе тепловизионной диагностики лежит тепловой метод неразрушающего контроля, т.е. тепловизионные обследования с целью выявления пожароопасных участков и узлов в электрооборудовании
и электропроводке.
В качестве технического средства тепловизионной диагностики применяется тепловизор. Тепловизор – это оптико-электронный измерительный прибор, работающий в инфракрасной области электромагнитного спектра.
|

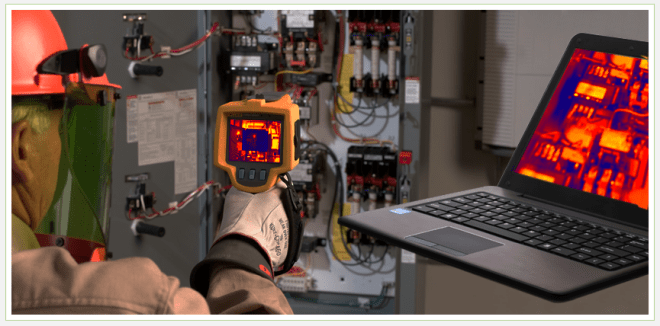

| Рисунок 20. Пример проведения тепловизионного контроля электрошкафа |
Кратко метод тепловизионной диагностики пожарной безопасности эксплуатируемого электрооборудования можно описать следующим образом. Каждый объект имеет температуру, причем в разных точках она разная.
Как правило, отклонение температуры в ту или иную сторону свидетельствует о какой-то неоднородности, дефекте. Тепловизор как видеокамера охватывает всю панораму объекта, выводит на экран и фиксирует в памяти весь спектр
его температур, преобразуя в термограмму, т.е. картинку температур, которая напоминает негатив цветной фотографии, где каждый оттенок цвета соответствует определенной температуре.
Неоспоримыми преимуществами тепловизионного обследования являются: объективность и точность получаемых данных, безопасность (применяется бесконтактный метод), не требуется отключение электрооборудования и подготовки рабочего места. Однако, для более точного теплового контроля необходима нагрузка на электрооборудования не менее 70%, и не менее 1 часа работы. При этом метод высокопроизводителен,
к тому же он дает возможность практически мгновенно, «с первого взгляда», указать место дефекта, предварительно определить степень дефектности.
Кроме этого метод отличается простотой документирования дефектов
и возможностью определения дефектов на ранней стадии развития.
Он позволяет с достаточной степенью точности диагностировать состояние
не только открытых элементов электрооборудования, таких как контактные соединения в электрических щитках и вводных щитах, но и состояние розеток
и выключателей, которые закрыты корпусами, а также электрических проводок, выполненных различными способами.
|

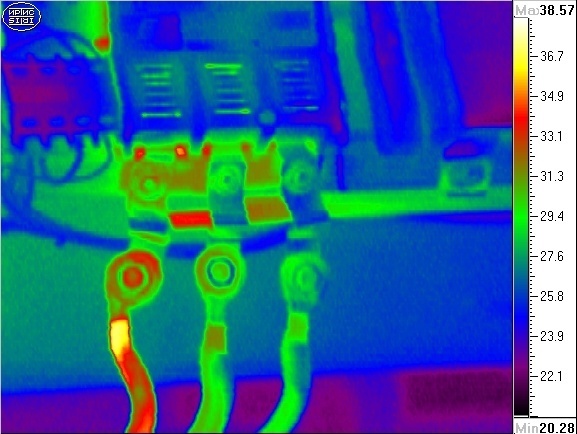

| Рисунок 21. Пример термограммы контактных соединений с температурной шкалой |
Суть тепловизионной диагностики заключается в бесконтактной регистрации температурного поля на поверхности объекта измерительной аппаратурой, построении и анализе термограмм с использованием ЭВМ
для обнаружения и классификации дефектов и принятия решения. Наличие дефекта при такой диагностике характеризуется аномальным повышением температуры в дефектной зоне по сравнению с исправными областями.
Условия и порядок проведения тепловизионной диагностики эксплуатируемого электрооборудования жилых и общественных зданий устанавливают методические рекомендации [6]. Они направлены
на профилактику пожарной безопасности электрооборудования жилых
и общественных зданий и позволяют контролировать и оценивать состояние пожарной безопасности элементов электрооборудования, которые ранее не могли быть обследованы, таких как: розетки, выключатели и электрические проводки выполненных различными способами, что является актуальным моментом в области обеспечения пожарной безопасности жилых
и общественных зданий.
|
| Рисунок 22. Пример обнаружения пожароопасного разогрева болтового контактного соединения |
С помощью тепловизионной диагностики выявляются конкретные дефектные места, где зачастую достаточно затянуть, зачистить, заменить болтовое соединение или перераспределить нагрузку и дефект будет устранен.
Допускается использовать другие методики тепловизионной диагностики, если область их применения соответствует области применения настоящих методических рекомендаций.
В качестве критериев оценки пожарной безопасности электрических изделий может быть принято значение температуры или превышения температуры, установленное в стандартах на конкретное изделие. Кроме того, критерии оценки пожарной безопасности при тепловизионной диагностике приведены в методических рекомендациях [6].
Диагностика электрооборудования тепловым методом неразрушающего контроля (тепловизионная диагностика) должна проводиться бригадой не менее 2 человек. Все члены бригады должны быть аттестованы по тепловому методу неразрушающего контроля. Хотя бы один работник должен быть аттестован не ниже, чем по II квалификационному уровню по тепловому контролю в системе Ростехнадзора.
Для проведения тепловизионной диагностики могут привлекаться сторонние организации, аккредитованные в установленном порядке на тепловой метод неразрушающего контроля.
Список литературы
1. Технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011)
2. Федеральный закон от 21 декабря 1994 года № 69-ФЗ «О пожарной безопасности» (с изменениями на 22 декабря 2020 года)
3. Электротехнические причины пожара. – URL: https://fireman.club/statyi-polzovateley/elektrotexnicheskie-prichiny-pozhara/ (дата обращения: 06.09.2021).
4. Короткое замыкание: причины и профилактика. - URL: https://altadm.ru/news/2571 (дата обращения 16.09.2021).
5. Опасности перегрузки электросети. - URL: https:// sch1285sz.mskobr.ru/files/opasnosti_peregruzki_e_lektroseti.pdf (дата обращения 16.09.2021).
6. Проверка пожарной опасности электрооборудования жилых
и общественных зданий с помощью тепловизора: методические рекомендации.
М.: ВНИИПО, 2014. 28 с.
7. ГОСТ IEC 61008-1-2020 Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний
8. ГОСТ IEC 61009-1-2020 Выключатели автоматические, срабатывающие от остаточного тока, со встроенной защитой от тока перегрузки, бытовые
и аналогичного назначения. Часть 1. Общие правила
9. Правила устройства электроустановок
10. СП 256.1325800.2016 Электроустановки жилых и общественных зданий. Правила проектирования и монтажа
11. СП 31-110-2003 Проектирование и монтаж электроустановок жилых
и общественных зданий
12. ГОСТ IEC 60898-1-2020 Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового
и аналогичного назначения. Часть 1. Автоматические выключатели
для переменного тока
13. https://luminophor.ru/catalog/termoindikatornye-materialy/
14. https://www.thermoelectrika.com
