Розбирання автомата (кулемета)
4. Відокремити дуловий гальмо-компенсатор.
Втопити викруткою фіксатор дулового гальма-компенсатора Викрутити дуловий гальмо-компенсатор з різьбового виступу основи мушки, повертаючи його проти годинникової стрілки (рис. 9, а).
У випадку утрудненого повертання дулового гальма-компенсатора дозволяється проводити його відкручування за допомогою виколотки (шомпола), яка вставляється у вікна дулового гальма-компенсатора (рис. 9, б).

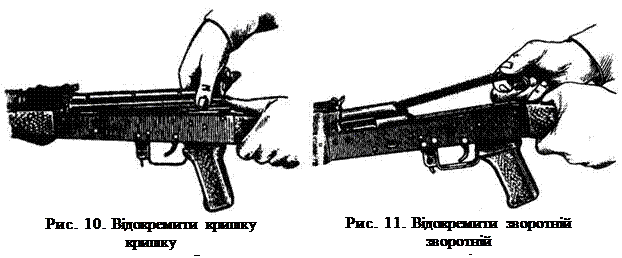

5. Відокремити кришку ствольної коробки.
Лівою рукою обхопити шийку приклада, великим пальцем цієї руки натиснути на виступ направляючого стрижня зворотного механізму, правою рукою трохи підняти догори задню частину кришки ствольної коробки та відокремити її (рис. 10).
6. Відокремити зворотний механізм.
Утримуючи автомат лівою рукою за шийку приклада, правою рукою подати вперед направляючий стрижень зворотного механізму до виходу його п'ятки з повздовжнього паза ствольної коробки, трохи підняти задній кінець направляючого стрижня та вийняти зворотний механізм з каналу затворної рами (рис. 11).

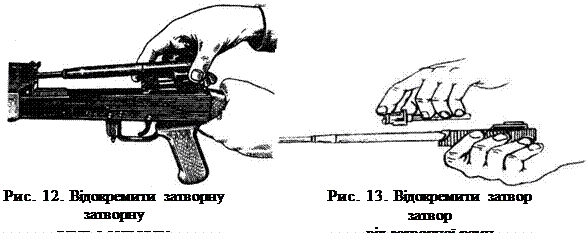

7. Відокремити затворну раму з затвором.
Утримуючи автомат лівою рукою, правою відвести затворну раму назад до кінця, злегка підняти її разом з затвором та відокремити від ствольної коробки (рис. 12).
8. Відокремити затвор від затворної рами.
Взяти затворну раму в праву руку затвором догори, лівою рукою відвести затвор назад, повернути його так, щоб ведучий виступ вийшов з фігурного вирізу затворної рами, і вивести затвор уперед (рис. 13).

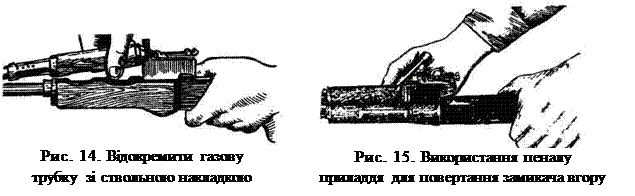

9. Відокремити газову трубку зі ствольною накладкою.
Утримуючи автомат лівою рукою, правою повернути замикач уверх до вертикального положення і зняти газову трубку з патрубка газової камери (рис. 14).
Для полегшення повертання використовується пенал приладдя, який надягається прямокутним отвором на виступ замикача газової трубки (рис. 15).
Збирання автомата (кулемета) після неповного розбирання

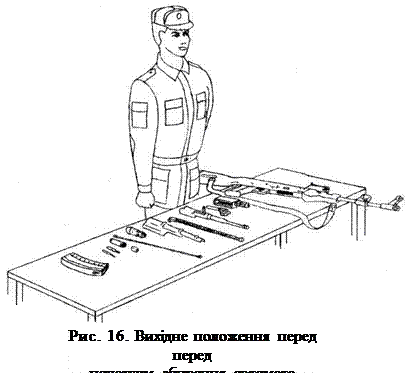

Вихідне положення перед початком збирання автомата (кулемета) показано на рис.16.
Збирання автомата (кулемета) виконується у такій послідовності:
приєднати газову трубку зі ствольною накладкою;
приєднати затвор до затворної рами;
приєднати затворну раму з затвором до ствольної коробки;
приєднати зворотний механізм;
приєднати кришку ствольної коробки;
спустити курок з бойового зводу та перевести перевідник в положення "Запобігання";
приєднати дуловий гальмо-компенсатор;
приєднати шомпол;
вкласти пенал в отвір приклада;
приєднати магазин до автомата (кулемета).
При збиранні автомата звірити номери на його частинах: у кожного автомата номеру на ствольній коробці повинен відповідати номер на газовій трубці, затворній рамі, затворі, кришці ствольної коробки і інших частинах.

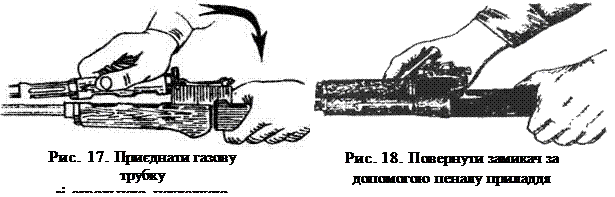

1. Приєднати газову трубку зі ствольною накладкою.
Утримуючи автомат лівою рукою, правою вставити газову трубку переднім кінцем на патрубок газової камери, а її задній кінець опустити і, притягуючи до себе, щільно притиснути до ствола (рис. 17). Повернути замикач на себе до входу його фіксатора в виїм на колодці прицілу.
Для полегшення повертання замикача використовується пенал приладдя, який надівається прямокутним отвором на виступ замикача газової трубки (рис. 18).

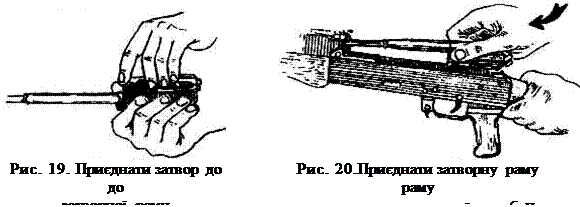

2. Приєднати затвор до затворної рами.
Взяти затворну раму в праву руку, а затвор в ліву і вставити його циліндричною частиною в канал рами, повернути затвор так, щоб його ведучий виступ ввійшов у фігурний виріз затворної рами, та просунути затвор вперед (рис. 19).
3. Приєднати затворну раму з затвором до ствольної коробки.
Взяти затворну раму в праву руку так, щоб затвор утримувався великим пальцем в передньому положенні. Лівою рукою обхопити шийку приклада, правою ввести газовий поршень в порожнину колодки прицілу й встановити затворну раму так, щоб відгини ствольної коробки увійшли в пази затворної рами, невеликим зусиллям притиснути її до ствольної коробки і просунути вперед (рис. 20).

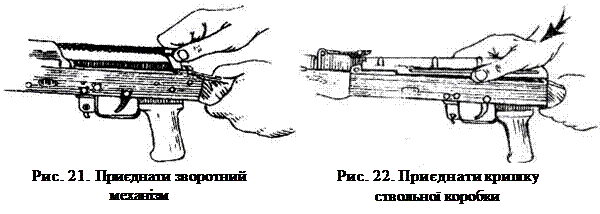

4. Приєднати зворотний механізм.
Правою рукою ввести зворотний механізм в канал затворної рами, стискаючи зворотну пружину, подати направляючий стрижень вперед і, опустивши трохи донизу, ввести його п'ятку в повздовжній паз ствольної коробки (рис. 21).
5. Приєднати кришку ствольної коробки.
Вставити кришку ствольної коробки переднім кінцем в напівкруглий отвір на колодці прицілу, натиснути на задній кінець кришки долонею правої руки вперед та донизу так, щоб виступ направляючого стрижня зворотного механізму ввійшов в отвір ствольної коробки (рис. 22).

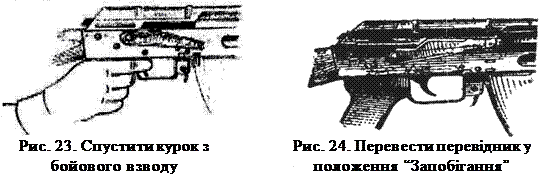

6. Спустити курок з бойового зводу та перевести перевідник в положення "Запобігання".
Натиснути на спусковий гачок (рис. 23.) та підняти перевідник вверх до кінця (рис. 24).

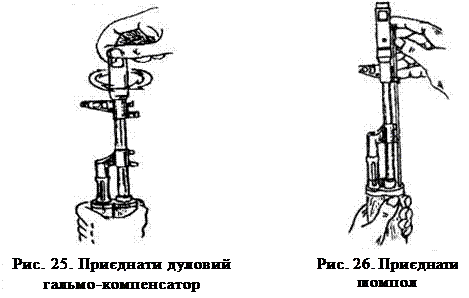

7. Приєднати дуловий гальмо-компенсатор.
Закрутити дуловий гальмо-компенсатор на різьбовий виступ основи мушки (на ствол) до кінця. Якщо паз дулового гальма-компенсатора не збігся з фіксатором, необхідно повернути назад дуловий гальмо-компенсатор не більш ніж на один оберт до суміщення паза з фіксатором (рис. 25).
8. Приєднати шомпол (рис. 26).
9. Вкласти пенал в отвір приклада.
Вкласти викрутку й виколотку (у ранніх випусках додатково протирку і йоржик) в пенал та закрити його кришкою, вкласти пенал дном в отвір приклада та втопити його так, щоб отвір закрився кришкою (рис. 27). У автоматів з прикладом, який може складатися, пенал укладається в кишеню сумки для магазинів.
10. Приєднати магазин до автомата.
Утримуючи автомат лівою рукою за шийку приклада або цівку, правою ввести в отвір ствольної коробки зачепа магазина та повернути магазин на себе так, щоб защіпка заскочила за упорний виступ магазина (рис. 28).
При збиранні автомата з нічним прицілом після приєднання магазина приєднати приціл НСПУ. Взяти автомат за цівку, сумістити паз затискного пристрою прицілу з планкою зброї. Впевнившись у тому, що рукоятка затискного пристрою знаходиться в задньому положенні, просунути приціл вперед до кінця та закріпити його, повернувши рукоятку.
4. Призначення деталей і механізмів автомата (ручного кулемета).
Ствол служить для спрямування польоту кулі. В середині ствол має канал з чотирма нарізами, які йдуть зліва вгору направо. Нарізи служать для надання кулі обертального руху. Проміжки між нарізами називається полями. Відстань між двома протилежними полями (по діаметру) називається калібром ствола, у АК-74(РКК-74) він дорівнює 5,45-мм.
Ствольна коробка служить для з'єднання частин і механізмів автомата (кулемета), для забезпечення закривання каналу ствола затвором і запирання затвора. В ствольній коробці розташований ударно-спусковий механізм. Зверху коробка закривається кришкою.
Прицільний пристрій служить для наводки автомата (кулемета) при стрільбі по цілям на різні відстані. Він складається з прицілу та мушки.
В АК-74 (РКК-74) застосовується механічний відкритий секторний приціл. Він складається з колодки прицілу, пластинчатої пружини, прицільної планки і хомутика.
Приклад і пістолетна рукоятка забезпечують зручність дії автоматом (кулеметом) при стрільбі.
Кришка ствольної коробки потрібна для запобігання забрудненню частин і механізмів розміщених у ствольній коробці.
Затворна рама з газовим поршнем служить для приведення в дію затвору ударно-спускового механізму.
Затвор служить для досилання патрона в патронник, закривання каналу ствола, розбивання капсуля і викидання з патронника гільзи (патрона).
Зворотний механізм служить для повернення затворної рами з затвором в переднє положення. Він складається із зворотної пружини, напрямного стержня, пересувного стержня і муфти.
Газова трубка служить для спрямування руху газового поршня.
Ствольна накладка служить для захисту рук стріляючого від опіків при стрільбі.
Ударно-спусковий механізм служить для спуску курка з бойового зводу або із зводу автоспуску, завдавання удару по ударнику, забезпечення ведення автоматичного чи одиночного вогню, припинення стрільби, для запобігання пострілам при не запертому затворі і для постановки автомата (кулемета) на запобіжник.
Цівка служить для зручності дії і для захисту рук стріляючого від опіків.
Магазин служить для розміщення патронів і подачі їх в ствольну коробку
Дульний гальмо-компенсатор автомата служить для підвищення купчастості бою та зменшення відбою.
Полум’ягасник кулемета служить для зменшення величини полум’я при пострілі.
Багнет-ніж приєднується до автомату для поразки противника в бою. Крім того, він використовується як ніж, пилка (для розпилювання металу) і ножиці (для різання дроту).
Піхви призначені для носіння багнета-ножа на поясному ремені. Крім того, вони використовуються разом з багнетом-ножем для різання дроту
Сошка кулемета служить упором при стрільбі.

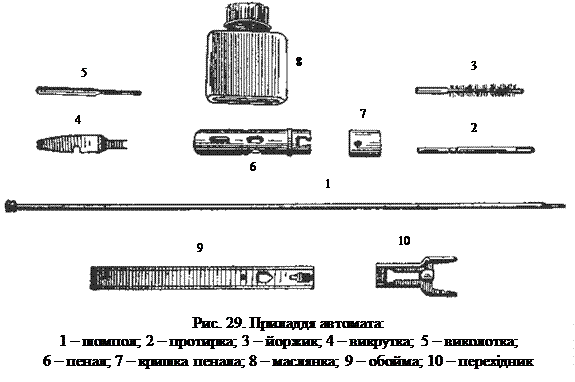

Приладдя (див. рис. 29) призначено для розбирання, збирання, чищення, змащування автомата та прискореного спорядження магазина патронами.
Шомпол застосовується для чищення і змащення каналу ствола, а також каналів і порожнин частин автомата.
Викрутка і виколотка використовуються при розбиранні і збиранні автомата. Виріз на кінці викрутки призначений для накручування і викручування мушки, а бічний виріз – для закріплення протирки на шомполі.
Протирка застосовується для чищення і змащування каналу ствола, каналів і порожнин інших частин автомата.
Йоржик використовується для чищення каналу ствола розчином РЧС.
Пенал призначено для зберігання викрутки і виколотки (у зразках попередніх випусків - додатково протирки і йоржика).
Він закривається кришкою. Пенал застосовується як рукоятка для викрутки і для повороту замикача газової трубки, а також як рукоятка для шомпола. Для цього він має крізні отвори, в які вставляється шомпол при чищенні автомата, овальні отвори для викрутки і прямокутний отвір для повороту замикача газової трубки при розбиранні і збиранні автомата.
Одногорлова маслянка призначена для зберігання мастила, переноситься вона у кишені сумки для магазинів.
Обойма призначена для перенесення патронів і прискореного спорядження магазина патронами. В обоймі вміщується 15 патронів.
Перехідник призначено для з’єднання обойми з магазином при спорядженні його патронами.
Після вивчення матеріалу підготувати відповіді на наступні запитання:
1. Призначення АК-74 (РКК-74).
2. Пояснити, що таке темп стрільби, бойова швидкострільність?
3. Бойові характеристики АК-74 (РКК-74).
4. 3 яких основних частин і механізмів складається АК-74(РКК-74)?
5. В чому полягає різниця загальної будови АК-74(РКК-74)?
6. Що входить в комплект АК-74(РКК-74)?
7. Що входить до складу приладдя АК-74(РКК-74)?
8. Розкажіть принцип дії автоматики АК-74(РКК-74).
9. Назвати види розбирання АК-74 (РКК-74) та пояснити коли вони застосовуються.
10. Назвати основні правила, яких необхідно дотримуватись при розбиранні і збиранні зброї.
11. З чого (з якої дії) необхідно починати розбирання зброї?
12. Порядок неповного розбирання АК-74 (РКК-74).
13. Коли натискається спусковий гачок при неповному розбиранні АК-74 (РКК74)?
14. Порядок збирання АК-74 (РКК-74) після неповного розбирання.
15. Коли натискається спусковий гачок при збирання АК-74 (РКК-74) після неповного розбирання?
16. Призначення ствола, ствольної коробки, прицільного пристрою?
17. Призначення кришки ствольної коробки, прикладу і пістолетної рукоятки, газової трубки, ствольної накладки, цівки?
18. Як влаштована затворна рама з газовим поршнем, її призначення?
19. Які функції виконує затвор, поворотний механізм?
20. Призначення ударно-спускового механізму?
21. Призначення магазину, дульного гальмо-компенсатора, полум’ягасника, багнет-ножа, сошки.
Література:
Руководство по 5,45-мм автомату Калашникова и 5,45-мм ручному пулемету Калашникова. – М.: Воениздат, 1976 ст. ст. 1-7, 11-31.
Кривошеєв О.В. Стрілецька зброя та вогнева підготовка. – Х.: ХВУ, 2002. стор. 29-44, 53.
Нижче наданий матеріал вивчається при самостійної роботі.
1. Взаємодія деталей і механізмів автомата (ручного кулемета).
Розгляд та вивчення взаємодії частин та механізмів автомата (кулемета) необхідно проводити у такій послідовності:
- вихідне положення;
- при русі рухомих частин назад;
- при русі рухомих частин вперед;
- при стрільбі (пострілі).
Вихідне положення.
Затворна рама з газовим поршнем та затвором під дією зворотного механізму знаходиться у крайньому передньому положенні, газовий поршень у патрубку газової камери; затвор повернутий навколо повздовжньої осі праворуч і його бойові виступи знаходяться у вирізах ствольної коробки – канал ствола закритий. Зворотна пружина має найменше стиснення.
Важіль автоспуску під дією виступу затворної рами повернутий вперед і вниз. Курок спущений і упирається в затвор. Ударник під дією курка поданий вперед. Бойова пружина знаходиться у найменшому стисненні і своєю петлею притискає курок до затвора, а загнутими кінцями притискає прямокутні виступи спускового гачка до дна ствольної коробки; при цьому хвіст спускового гачка знаходиться в передньому положенні.
Перевідник вогню знаходиться в крайньому верхньому положенні і закриває ступінчастий виріз у кришці ствольної коробки (на запобіжнику). Сектор перевідника зайшов у виріз шептала одиночного вогню і знаходиться над правим прямокутним виступом спускового гачка (запирає спусковий гачок).
При приєднанні магазина його зачіп заходить за виступ ствольної коробки, а опорний виступ – за защіпку, і магазин утримується у вікні ствольної коробки. Патрон, упираючись знизу у затворну раму, трохи опускається в магазин, стискуючи його пружину.
