М А Т Е Р І АЛ Д Л Я П І Д Г О Т О В К И С У Д Е Н Т І В

з групового заняття з розділу

“Стрілецька зброя та вогнева підготовка ”.

Тема 1.3.1. Матеріальна частина стрілецької зброї, ручних гранат.

Заняття 3 . Будова автомата АК-74 (ручного кулемета РКК-74).

Навчальні питання і розподіл часу:

Призначення та бойові характеристики автомата (ручного кулемета).

Загальна будова та принцип дії автомата (ручного кулемета).

Неповне розбирання та збирання після неповного розбирання.

Призначення деталей і механізмів автомата (ручного кулемета).

Навчальна література:

1. Руководство по 5,45-мм автомату Калашникова и 5,45-мм ручному пулемету Калашникова. – М.: Воениздат, 1976.

2. Кривошеев О.В. Огневая подготовка. – X.: ХВУ, 1994.

3. Кривошеєв О.В. Стрілецька зброя та вогнева підготовка. – Х.: ХВУ, 2002.

4. Болотин Л.М. Советское стрелковое оружие. – М.: Воениздат, 1983.

ЗМІСТ МАТЕРІАЛУ

1. Методичні вказівки до вивчення даного матеріалу.

При відпрацюванні першого питання необхідно студентам закріпити знання щодо призначення та бойових характеристик автомата (ручного кулемета), при цьому коротко з’ясувати історію створення автоматів сімейства Калашникова.

Розглядаючи друге питання особливу увагу звернути на загальну будову та принципи дії автомата (ручного кулемета).

При розгляді наступного питання необхідно більше поділити увагу на вивчення порядку неповного розбирання та збирання автомата (ручного кулемета).

Під час розгляду четвертого питання необхідно з’ясувати призначення деталей і механізмів автомата (ручного кулемета).

1. Призначення та бойові характеристики автомата (ручного кулемета).

Призначення АК74 (РКК74)

Після прийняття в 1943 році на озброєння 7,62-мм проміжного патрона конструкції М.М.Єлізарова і Б.В.Сьоміна розпочалися роботи по створенню нової системи стрілецької зброї під цей патрон. У 1946 році представив свій зразок починаючий конструктор Михайло Тимофійович Калашников. У кінці 40-х років цей автомат було прийнято на озброєння під позначенням АК-47 або просто АК.

У 1959 році автомат Калашникова був модернізований з метою зменшення ваги та одночасного підвищення кучності стрільби – АКМ.

На початку 70-х років минулого століття група конструкторів в складі В.М.Сабєльнікова, А.І.Булавського, Б.В.Сьоміна та інших завершила розробку 5,45-мм патрона (5,45x39). Почалося проектування нового сімейства стрілецької зброї під цей патрон. М.Т.Калашниковим був розроблений новий автомат на основі добре зарекомендувавшого себе АКМ. Автомат було прийнято на озброєння в кінці 70-х років минулого століття під позначенням АК-74.

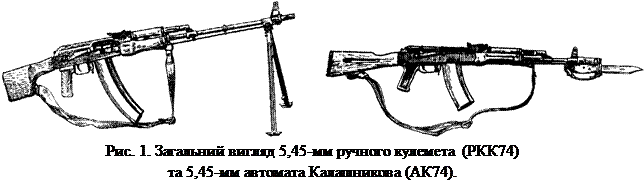

5,45 мм АК-74 є індивідуальною зброєю, а 5,45 мм РКК-74 є зброєю стрілецького від­ділення (рис. 1). Вони призначені для знищення живої сили противника і вра­ження його вогневих засобів. Для враження противника в рукопашному бою до автомата приєднується багнет-ніж.

З АК-74 (РКК-74) ведеться автоматичний або одиночний вогонь. Автома­тичний вогонь є основним видом вогню: він ведеться короткими (до 5 пострілів) або довгими (із автомата до 10 пострілів, із кулемета до 15 пострілів) чергами та безперервно (автоматично).

Бойові характеристики АК74 (РКК74)

2. Загальна будова та принцип дії автомата (ручного кулемета).

Загальна будова АК74 (РКК74)

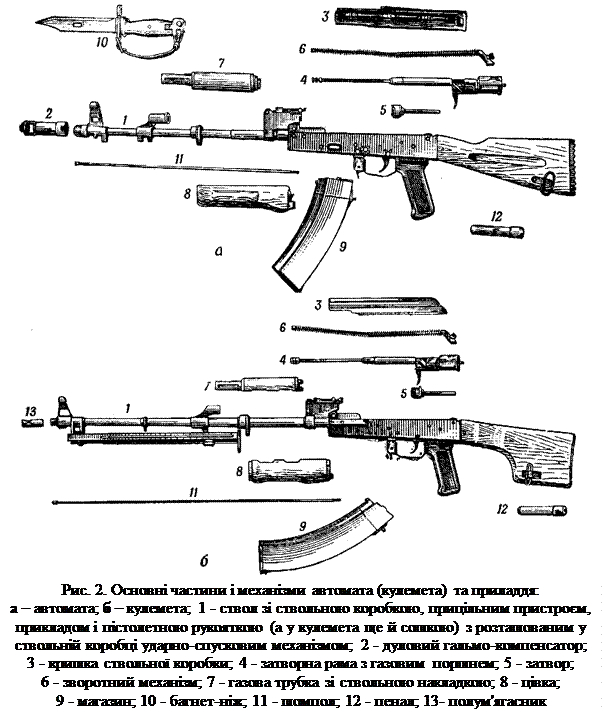

АК-74 складається з наступних основних частин і механізмів (рис. 2):

1. Ствола з ствольною коробкою, прицільним пристроєм, прикладом і пістолетною рукояткою;

2. Кришки ствольної коробки;

3. Зворотного механізму;

4. Ударно-спускового механізму;

5. Затвора;

6. Затворної рами з газовим поршнем;

7. Газової трубки зі ствольною накладкою;

8. Цівки;

9. Дульного гальма-компенсатора;

10. Багнет-ножа;

11. Магазина.

В комплект АК-74(РКК-74) входять: приладдя, ремінь і сумка (у РКК-74 дві сумки) для магазинів.

У кулемета замість дульного гальма-компенсатора і багнет-ножа – полум’ягасник і сошка.

В склад приладдя входять: шомпол, одногирлова маслянка, викрутка і вибійка (у зразках попередніх випусків додатково є протирка і йоржик), пенал, перехідник та обойми.

Принцип дії АК74 (РКК74)

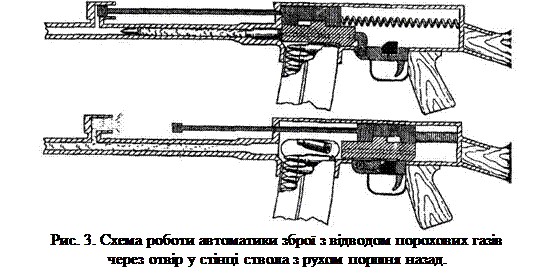

Автоматична дія автомата (кулемета) заснована на використанні енергії порохових газів, що відводяться через отвір у стінці ствола до газового поршня затворної рами з її довгим рухом назад (рис. 3).

При пострілі частина порохових газів спрямовується через отвір в стінці ствола в газову камеру і відкидає затворну раму з затвором в заднє положення. При відході назад затвор видаляє з патронника гільзу і викидає її, а затворна рама стискає пружину зворотного механізму і зводить курок.

Під дією зворотного механізму затворна рама з затвором поверта­ється вперед, при цьому затвор досилає з магазину черговий патрон в патронник і запирає канал ствола, запирання ствола здійснюється по­воротом затвора вправо і заходженням бойових виступів затвора за бо­йові упори ствольної коробки.

Спусковий механізм дозволяє вести вогонь в автоматичному або самозарядному режимах. Автоматичний вогонь є основним видом вогню. Ударний механізм куркового типу. Перевідник виду вогню, він же запобіжник, змонтований з правого боку ствольної коробки. Установлення зброї на запобіжник відвертає також потрапляння пилу і бруду в ствольну коробку, що сприяє меншому зносу деталей і продовженню строку служби автомата (кулемета).

Якщо перевідник встановлено на автоматичний вогонь, то стрільба буде продовжуватися до тих пір, доки натиснутий спусковий гачок та в магазині є патрони.

Якщо перевідник встановлено на одиночний вогонь, то при натисканні на спусковий гачок відбудеться лише один постріл; для виконання наступного пострілу необхідно відпустити спусковий гачок і натиснути на нього знову.

Для стрільби із автомата (кулемета) використовуються малокаліберні 5,45-мм патрони (5,45x39) зі звичайними (сталевим сердечником) та трасуючими кулями. Постачання патронів при стрільбі здійснюється з коробчастого магазина місткістю: у автомата – на 30 патронів, у кулемета – на 45 патронів. Магазини автомата і кулемета взаємозамінні.

3. Неповне розбирання та збирання після неповного розбирання.

Застосовуються два види розби­рання зброї: неповне і повне.

Неповне розбирання застосовується для чищення, змащування і огляду автомата (кулемета).

Повне розбирання проводиться для чищення при сильному забрудненні автомата (куле­мета), після знаходження його під дощем або в снігу, і при ремон­ті. При цьому слід вказати, що занадто часте повне збирання і розбирання зброї шкідливе, бо спричиняє передчасне зношування частин і механіз­мів зброї.

Основні правила, яких не­обхідно дотримуватись при розбиранні і збиранні зброї:

– розбирання проводити на столі, а в польових умовах - на чистій підстилці (плащ-намету);

– з частинами і механізмами поводитися обережно, не допускаючи надмірних зусиль і різких ударів, не класти одну частину на іншу;

– відділені частини класти в порядку їх розбирання:

– при збиранні зброї порівнювати номери на її частинах, пам'ятаючи при цьому, що основний номер нанесений на ствольну коробку.

В усіх випадках розбирання слід починати з перевірки відсутності патрона в патроннику. Це є основним правилом безпеки при поводженні зі зброєю.
