2. Подготовить ответы на контрольные вопросы.

Дата: 2025-06-02; Просмотры: 11

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

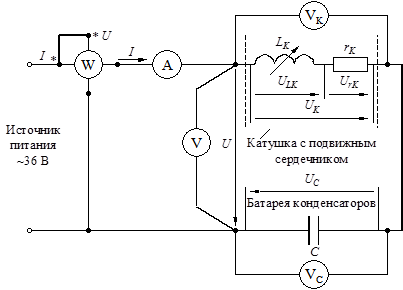

3. Внимательно прочитать методические указания к данной работе. Ознакомиться с электрической схемой проведения работы (рис. 6). Обдумать порядок проведения опыта. Начертить в рабочей тетради табл. 3.

Рис. 6

Таблица 3

Номер опыта
	А	Кол-во дел.	Вт	В

Рабочее задание

1. Работа выполняется по схеме, показанной на рис. 6.

В качестве источника питания используется источник однофазного синусоидального напряжения с действующим значением 36 В.

На каждом стенде размещена катушка индуктивности, конструктивно представляющая собой совокупность трех отдельных катушек и подвижного ферромагнитного сердечника. Начала и концы каждой из трех катушек выведены на клеммную панель. При проведении данной работы для увеличения диапазона изменения величины индуктивности необходимо все три катушки соединить между собой последовательно. В качестве емкости используется установленная на каждом стенде батарея конденсаторов.

2. Процессы в цепи исследуются при постоянной емкости С=40 мкФ и переменной индуктивности. В начале работы следует полностью ввести сердечник в катушки, что соответствует наибольшему значению индуктивности.

3. Включив цепь под напряжение и постепенно выдвигая сердечник определить максимальное значение тока , после чего установить сердечник в исходное состояние.

4. Медленно выдвигая сердечник, снять показания приборов для трех точек до резонанса, точки резонанса и трех точек после резонанса. Интервал между точками . Точки до резонанса и после резонанса снимать при одних и тех же значениях тока.

Показания приборов занести в табл. 3.

5. Проверить значение коэффициента мощности цепи в точке резонанса

.

Это значение должно быть близко к единице. Если получена величина, существенно отличающаяся от 1, то это означает, что работа или расчет выполнены неправильно.

Таблица 4

Номер опыта
	Ом				Гн	В		Ом	мкФ	о.е.

6. Вычислить величины, указанные в табл. 4, по формулам:

полное сопротивление цепи

;

полное сопротивление катушки

;

активное эквивалентное сопротивление катушки, учитывающее потери энергии в обмотке и стальном сердечнике катушки

;

индуктивное сопротивление катушки

;

индуктивность катушки

,

где и частота Гц;

активная составляющая напряжения на катушке

;

индуктивная составляющая напряжения на катушке

;

емкостное сопротивление

;

емкость конденсатора (для проверки)

.

7. Построить в общей системе координат зависимости , , , , как функции . Используя данные опыта и расчета, построить в масштабе векторные диаграммы напряжений и тока при: а) , б) , в) .

8. Проанализировать кривые , , , , как функции от и написать выводы по работе. Выводы должны отражать основную суть физических процессов в цепи переменного тока с последовательным соединением разных по характеру элементов; содержать анализ вида кривых ( , , , , )= и оценку значений указанных величин при резонансе напряжений.

9. Студенты ряда специальностей (по указанию преподавателя) проводят углубленные экспериментальные и теоретические исследования режима резонанса напряжений.

Для этого следует использовать вольтметры V_K, V_C и амперметр A более высокого класса точности. Измерения в околорезонансной области (до и после точки резонанса) проводить более тщательно: по 3-4 дополнительных опыта в дорезонансной и послерезонансной областях. Четко зафиксировать максимумы напряжений , и тока при резонансе.

Используя опытные данные, показать, что максимум достигается при , а максимум - при , где - индуктивность катушки для точки резонанса напряжений.

Величину определяют из формулы:

и сравнивают со значением , полученным из графиков, согласно п. 6.
