Завершение работы и сдача отчета
1. После завершения работы рабочая тетрадь со всеми материалами по данной работе предъявляется преподавателю для окончательного просмотра.
2. Разборку цепи производят только с разрешения преподавателя после просмотра и подписи преподавателем рабочих тетрадей.
3. После разборки цепи все оборудование и провода убирают на свои места и на стенде наводят порядок.
4. По работе на основе записей в рабочей тетради каждый студент составляет отчет, который должен полностью соответствовать требованиям, изложенным ниже.
5. Отчет представляется преподавателю вместе с рабочей тетрадью, подписанной преподавателем. Без рабочей тетради отчеты не принимаются.
6. Отчеты, признанные преподавателем неудовлетворительными, возвращаются для переделки и исправления.
Оформление отчета
1. Отчет о выполненной работе должен содержать:
- цель исследований;
- таблицу с паспортными данными электроизмерительных приборов;
- принципиальные схемы исследуемых электрических цепей;
- таблицы с опытными данными;
- таблицы с расчетными данными;
- формулы, по которым определялись расчетные данные;
- графики и векторные диаграммы;
- основные выводы по работе.
2. Отчеты выполняются чернилами на стандартных листах бумаги, чисто и аккуратно. Каждый отчет должен иметь титульный лист.
3. Графическую часть отчета (схемы, графические зависимости, векторные диаграммы) следует выполнять только на миллиметровой или клетчатой бумаге обязательно с помощью линейки, циркуля и лекала. Выполнение схем и графиков от руки не допускается.
4. При построении экспериментальных и расчетных кривых должно приниматься во внимание следующее:
а) начала осей координат и нулевые значения параметров должны быть совмещены; численные значения параметров, отличные от нулевых, откладываются на осях координат в одном из следующих масштабов: 1∙10n, 2∙10n, 5∙10n, где n=-2, -1, 0, 1, 2;
б) если в зависимости от одного параметра, например полезной мощности
, предполагается построение графиков нескольких физических величин, например напряжения
, тока
, потребляемой мощности
, коэффициента полезного действия

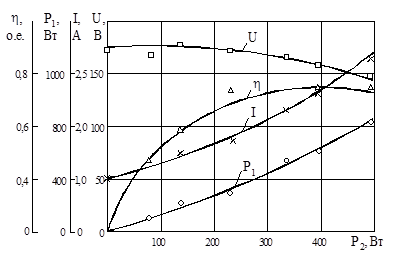

, то для большей наглядности изображения численные значения каждой физической величины следует откладывать в индивидуальном масштабе, указываемом на дополнительной оси ординат (рис. 1);
в) численные значения параметров, полученные из опыта или в результате расчета, на оси координат наноситься не должны;
г) в процессе построения графиков значения физических величин, полученные экспериментально или в результате расчетов по экспериментальным данным, в виде точек четко наносятся в координатных осях; по этим точкам проводятся плавные усредненные зависимости (рис. 1);
Рис. 1
е) если в одной системе координат строится несколько графиков, то экспериментальные или расчетные значения каждой физической величины рекомендуется отмечать различными значками (рис. 1).
5. Векторные диаграммы строятся с соблюдением следующих требований:
- все векторы строят в определенном масштабе. Масштабы выбирают в соответствии с п. 4, а;
- углы между векторами откладывают по транспортиру.
Правила техники безопасности
Следует помнить, что напряжения в лаборатории электрических цепей опасны для жизни. Поэтому во избежание несчастных случаев необходимо строго соблюдать следующие правила техники безопасности:
1. Запрещается включать под напряжение без проверки и разрешения преподавателя или лаборанта цепь после ее сборки, а также после каких-либо переключений в ней.
2. Не разрешается касаться руками неизолированных частей цепи, когда она находится под напряжением.
3. Всякие переключения и изменения в электрической цепи следует производить только при снятом напряжении.
4. При повреждении во время работы прибора или аппарата, а также при возникновении отклонений от нормального режима работы цепи следует немедленно отключить ее от источника напряжения и сообщить об этом преподавателю или лаборанту.
5. Особую осторожность следует соблюдать при работе с резонансными цепями, содержащими индуктивные катушки и конденсаторы, так как при резонансе напряжения на отдельных участках цепи могут значительно превышать напряжение источника питания.
6. На конденсаторах, включенных в цепь, после отключения их от источника напряжения может остаться заряд. Поэтому после окончания работы все конденсаторы следует разрядить.
7. Нельзя оставлять без присмотра цепь, включенную под напряжение.
8. Не следует загромождать свое рабочее место на стенде вещами, не относящимися к данной работе.
9. Запрещается во время работы загромождать подходы к стендам стульями, скамейками и т.п. Доступ к стендам, включенным под напряжение, должен быть свободен.
Работа № 1
