4. В каких случаях целесообразно применять метод узлового напряжения?

Дата: 2025-06-02; Просмотры: 9

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

5. В чем состоит основное достоинство метода узлового напряжения?

6. Запишите соотношение для определения величины узлового напряжения в исследуемой цепи.

7. Как в исследуемой цепи при использовании метода узлового напряжения определить токи в ветвях? Запишите эти соотношения.

8. Что такое «внешняя характеристика» источника питания? Запишите уравнение внешней характеристики.

9. Что такое «потенциальная диаграмма»?

Работа № 3. ЧАСТОТНЫЕ СВОЙСТВА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ

1. Цель работы . Экспериментальное исследование частотных характеристик электрической цепи с последовательным соединением реактивных элементов.

2. Предварительное домашнее задание

2.1. Изучить тему «Цепь с последовательным соединением R-L-C; частотные свойства электрических цепей», содержание данной лабораторной работы и быть готовым ответить на все контрольные вопросы к ней. /Л1, 60-94; конспект лекционного курса/.

2.2 Начертить принципиальные схемы исследуемых цепей с включенными измерительными приборами.

3. Порядок выполнения работы.

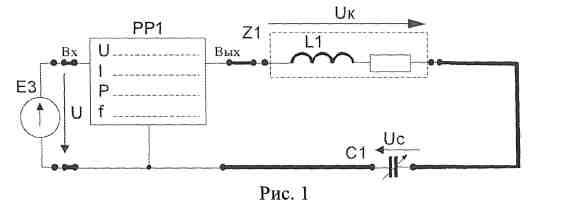

3.1. Собрать электрическую цепь с последовательным соединением элементов (рис. 1) и установить С1 в положение (1…5) по указанию преподавателя. Предъявить собранную цепь для проверки преподавателю.

U_RK

U_LK

3.2. Включить электропитание, установить на выходе генератора напряжение 6…7 В и изменяя частоту входного сигнала от 100 Гц до 400 Гц примерно через 50 Гц измерять входное напряжение U , активную мощность цепи Р ток в цепи I, напряжения на катушке индуктивности U _к , конденсаторе Uc , а также угол сдвига фаз φ между входным напряжением U и током I. При этом обязательно обеспечить замер при резонансной частоте f_рез для случая резонанса напряжений (угол сдвига фаз (φ =0). Результаты измерений занести в табл. 1. Выключить источник переменного напряжения.

	Таблица 1
f,Гц		f_рез=
U,B
Р,Вт
I,мА
φ,град
U_К,B
U_C,B

3.3. По результатам измерений для каждого значения частоты входного
сигнала рассчитать величину полного сопротивления цепи Z_BX , активного
сопротивления цепи R, полного сопротивления катушки индуктивности Z_K,
реактивного сопротивления цепи X, индуктивного X_L и емкостного Х_с, сопротивлений , величину индуктивности L, емкости С , а так же напряжения U_R_К, и,. U_L_К (табл. 2).

3.4По результатам расчетов и измерений построить графики характеристик I=F(f), Z_BX=F(f), U_K=F(f), U_c=F(f), φ =F(f).

3.5Построить 3 векторные диаграммы: для начальной частоты, конечной частоты и для резонансной частоты.

Формулы для расчёта

полное сопротивление цепи

;
