Схематичне зображення поперечного перерізу спинного мозку.
I. Задній ріг (cornu posterius).
II. Бічний (cornu laterale).
III. Передній ріг (cornu anterius).
1. Губчаста зона (zоna spongiosa).
2. Драглиста речовина (substantia gelatinosa).
3. Власне ядро (nucleus proprius).
4. Грудне ядро (ядро Кларка –Штілінга) (nucleus thoracicus (Stilling-Clarce)
5. Присередньо-проміжне ядро (nucleus intermediomedialis).
6. Проміжнобічне ядро (nucleus intermediolateralis).
7. Задньобічне ядро (nucleus posterolateralis).
8. Передньобічне ядро (nucleus anterolateralis).
9. Центральне ядро (nucleus centralis).
10. Передньоприсереднє ядро (nucleus anteromedialis).
11. Задньоприсереднє ядро (nucleus posteromedialis).

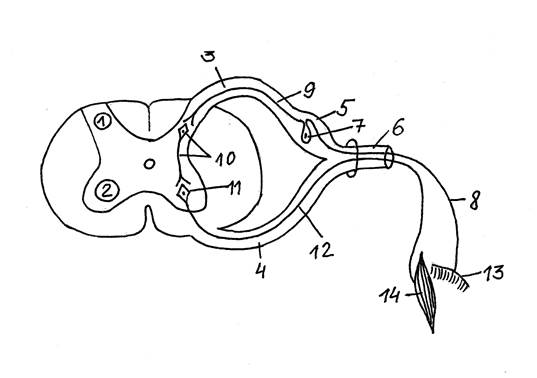

Схематичне зображення простої рефлекторної дуги.
1. Задній ріг (сornu posterius).
2. Передній ріг (cornu anterius).
3. Задній корінець (radix posterior).
4. Передній корінець (radix anterior)..
5. Спинномозковий вузол (ganglion spinale).
6. Спинномозковий нерв (nervus spinale).
7. Тіло чутливого нейрона (corpus neurale afferentes).
8. Дендрит (dendritum).
9. Аксон чутливого нейрона (axon neurale afferentes).
10. Вставний (асоціативний) нейрон.
11. Тіло рухового нейрона (corpus neurale efferentes).
12. Аксон рухового нейрона (axon neurale efferentes).
13. Рецептор (receptor).
14. М’яз (musculus).

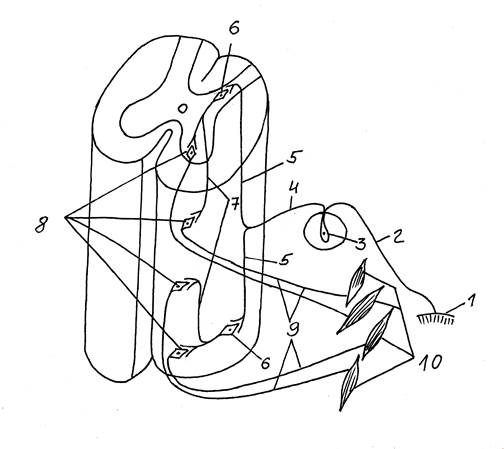

Схематичне зображення складної рефлекторної дуги.
1. Рецептор (receptor).
2. Дендрит (dendritum).
3. Тіло чутливого нейрона (corpus neurale afferentes).
4. Аксон чутливого нейрона (axon neurale afferentes).
5. Висхідна та низхідна гілки аксона чутливого нейрона.
6. Вставний (асоціативний) нейрон.
7. Аксон вставного нейрона (axon neurale efferentes).
8. Тіло рухового нейрона (corpus neurale efferentes).
9. Аксон рухового нейрона.
10.М’язи (musculі).

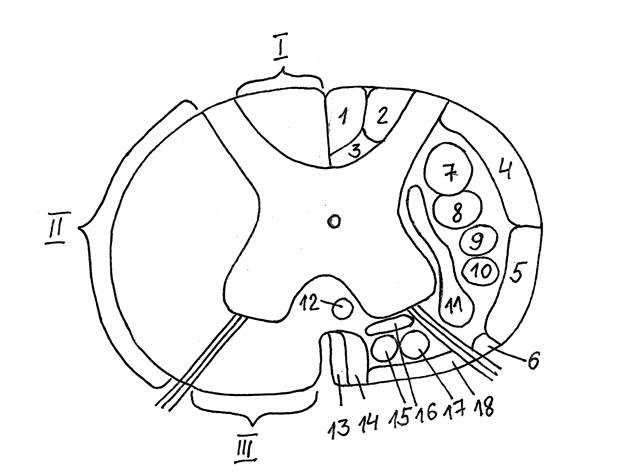

Схематичне зображення провідних шляхів спинного мозку.
I. Задній канатик (funiculus posterior).
II. Бічний канатик (funiculus lateralis).
III. Передній канатик (funiculus anterior).
1. Тонкий пучок (Голля) (fasciculus gracilis (Golli).
2. Клиноподібний пучок (fasciculus cuneatus (Burdach).
3. Задній власний пучок (fasciculus proprius posterior).
