Схематичне зображення нефрона та кровопостачання нирки.
1. Ниркова артерія (a. renalis).
2. Артерія для верхнього полюсу нирки (a. polaris superior).
3. Артерія для центральної частини нирки (a. centralis).
4. Артерія для нижнього полюсу нирки (a. polaris inferior).
5. Міжчасткові артерії (aа. interlobares).
6. Дугоподібні артерії (aa. arcuatae).
7. Міжчасточкова артерія (a. interlobularis).
8. Приносна клубочкова артеріола / приносна судина ( arteriola glomerularis afferens / vas afferens).
9. Судинний клубочок ( glomerulus).
10. Виносна клубочкова артеріола / виносна судина ( arteriola glomerularis efferens / vas efferens).
11. Пряма артеріола (arteriola recta).
12. Клубочкова капсула / Шумлянського-Боумена (capsula glomerularis / Bowman).
13. Проксимальна та дистальна покручені ниркові трубочки ( tubuli renales contorti proximalis et distalis).
14. Вставний відділ (pars intercalatus).
15. Збиральна ниркова трубочка (tubulus renalis colligens).
16. Сосочкова протока (ductus papillaris).
17. Петля нефрона / Генле ( ansa nephroni / Henle).

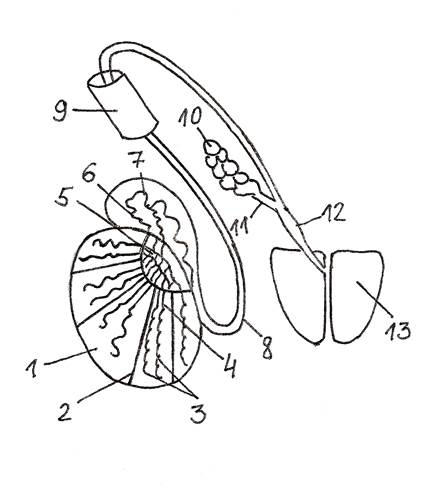

Схематичне зображення внутрішньої будови яєчка та сім'явивідних шляхів.
1. Часточка яєчка (lobula testis).
2. Перегородка яєчка (septula testis).
3. Покручені (звивисті) сім’яні трубочки ( tubuli seminiferi contorti).
4. Прямі сім’яні трубочки ( tubuli seminiferi recti).
5. Сітка яєчка (rete testis).
6. Виносна протока яєчка (ductula efferentis testis).
7. Протока над’яєчка (ductus epididymidis).
8. Сім’явиносна протока (ductus deferens).
9. Пахвинний канал (canalis inguinalis).
10. Сім’яний пухирець / пухирчаста залоза ( vesicula seminalis / glandula vesiculosa).
11. Вивідна протока (ductus excretorius).
12. Сім’явипорскувальна протока (ductus ejaculatorius).
13. Передміхурова залоза (prostata).

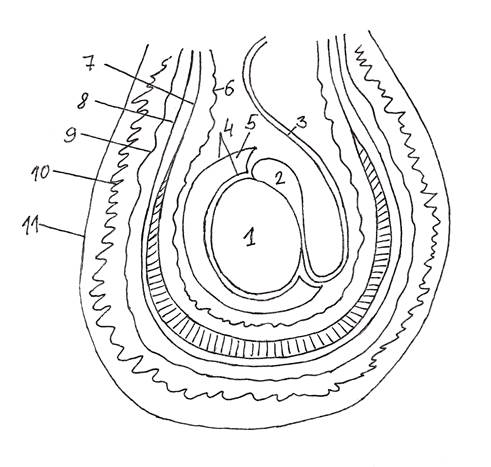

Схематичне зображення оболонок яєчка.
1. Яєчко (testis; грец. orchis).
2. Над’яєчко (epididymis).
3. Сім’явиносна протока (ductus deferens).
4. Піхвова оболонка яєчка (tunica vaginalis testis).
5. Піхвова порожнина яєчка (cavum vaginalis testis).
6. Внутрішня сім’яна фасція (fascia spermatica interna).
7. М’яз-підіймач яєчка (m. cremaster).
8. Фасція м’яза-підіймача яєчка (fascia cremasterica).
9. Зовнішня сім’яна фасція (fascia spermatica externa).
10. М’ясиста оболонка (tunica dartos).
11. Шкіра (cutis).
