В продуктивных пластах нефтяной и газовой частей залежи содержится вода. Эту воду, оставшуюся со времени образования залежи, называют остаточной. Состояние остаточной воды и начальное распределение нефти, воды, газа определяется:

- структурой порового пространства

- составом пород

- физико-химическими свойствами пород

- физико-химическими свойствами жидкостей и газов

- количеством и составом остаточных вод и др.

Формы существования остаточной воды необходимо учитывать во всех процессах, в которых молекулярная природа поверхности твердой фазы играет значительную роль. Если остаточная вода в пласте в виде тонкой пленки покрывает поверхность поровых каналов, то поверхность твердой фазы остается гидрофильной. Устойчивые пленки на поверхности твердого тела возникают только при очень низком поверхностном натяжении на границе нефть-вода, при слабой минерализации остаточной воды. Если пленка воды отсутствует, то нефть соприкасается с твердой поверхностью и вследствие адсорбции ПАВ нефти поверхность коллектора становится в значительной степени гидрофильной. Фильность пород существенным образом определяет особенности фильтрационных процессов в пористых средах.

Формы остаточной воды:

- капиллярно связанная вода в малых капиллярах, где интенсивно проявляются капиллярные силы;

- адсорбционная вода, удерживаемая силами межмолекулярного взаимодействия между водой и поверхностью поровых каналов;

- пленочная вода, покрывающая гидрофильные участки породы;

- свободная вода, удерживаемая капиллярными силами в дисперсной структуре на поверхностях раздела нефть-вода, газ-вода.

При анализе кернового материала определяется общее количество остаточной воды без количественной оценки различных ее видов. Это связано с неопределенностью и сложностью условий ее определения по видам.

Количественно оценить содержание остаточной воды в керне можно с помощью коэффициента водонасыщенности – отношения объема воды в открытых порах образца к объему открытых пор:

S_в = V_в /V_о.пор . (8.1)

Наиболее достоверные результаты определения количества остаточной воды в породе получены при анализе кернового материала, отобранного с применением растворов, приготовленных на нефтяной основе. Предполагается, что при подъеме керна на поверхность и в процессе его транспортирования в лабораторию существенных изменений его водонасыщенности не происходит. Для этого керны предварительно парафинируют или перевозят в закрытых сосудах под слоем нефти.

Быстро и просто остаточная водонасыщенность определяется методом центрифугирования. В основе метода лежит воздействие на образец центробежных сил, возникающих при вращении керна в центрифуге.

Давление, развиваемое в капиллярах центробежными силами р_ц ,равно:

р_ц=4 π² Rn² h( ρ₁-ρ₂ ), (8.2)

где

R- радиус вращения (принимается равным расстоянию от центра оси центрифуги до середины образца);

n – число оборотов ротора центрифуги;

h – длина образца;

ρ₁ , ρ₂ - плотность воды, насыщающей образец, и плотность вытесняющей фазы (при вытеснении воздухом можно принять ρ₂=0).

Вытеснению воды препятствуют капиллярные силы р_к :

р_к= , (8.3)

где

- поверхностное натяжение воды на границе с вытесняющей фазой,

- краевой угол смачивания,

r - радиус пор.

При этом вода вытесняется из всех пор образца, радиус которых больше радиуса r ,определяемого из соотношения:

р_ц=р_к . (8.4)

Вначале с увеличением числа оборотов ротора центрифуги вода вытесняется из крупных пор. При дальнейшем увеличении частоты вращения ротора вода вытесняется из пор меньшего размера. С некоторого момента повышение числа оборотов перестает влиять на количество воды остающейся в порах. Эту воду и считают остаточной.

Результаты центрифугирования позволяют изучить распределение в керне пор по размерам. Так радиус пор, из которых при данной угловой скорости ω вытесняется вода, определяется из соотношения:

(8.5)

Описание установки

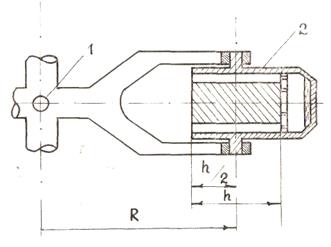

Рис.8.1. Схема установки для определения остаточной водонасыщенности

Центрифуга помещена в термостат и состоит из:

1 – хвостовик вала электродвигателя;

2 – вращающаяся головка с откидными стаканами, в которые вставляется пробирка с керном.

На передней стенке центрифуги имеется панель приборов, на которой установлены:

- главный выключатель;

- регулятор числа оборотов. ВНИМАНИЕ! Установку разрешено запускать с закрытой крышкой только при нулевом положении регулятора;

- тормозная кнопка, при нажатии которой, включается тормозное устройство, позволяющее уменьшить время остановки центрифуги;

- тахометр, фиксирующий число оборотов центрифуги;

- сигнальная лампа, загорающаяся при включении двигателя;

- счетчик времени, служащий для автоматической остановки центрифуги через заданное время.

Порядок проведения работы

1. Взвесить сухой керн (М₁).

2. Насытить керн под вакуумом дистиллированной водой.

3. Взвесить насыщенный керн (М₂).

4. Вложить керн в пробирку.

5. Пробирку с керном поместить в один из стаканов ротора.

6. Поместить уравновешивающий груз в противоположный стакан (разница в весе груза и исследуемого керна не должна превышать 0,1 г).

7. Закрыть крышку центрифуги.

8. Установить счетчик времени на 2 минуты.

9. Включить главный выключатель.

10. Довести число оборотов ротора до 500 в минуту.

11. Тормозной кнопкой включить тормозное устройство после автоматического отключения ротора.

12. Установить регулятор оборотов в нулевое положение.

13. ВНИМАНИЕ. Дождаться полной остановки ротора.

14. Открыть крышку центрифуги.

15. Извлечь пробирку с керном.

16. Взвесить керн М_кi.

17. Повторить действия пунктов №№ 4-15 каждый раз увеличивая число оборотов на 500 до максимального значения 3500 оборотов в минуту.

18. Все измеренные величины приводятся к единой системе единиц СИ и заносятся в таблицу 8.1.

Таблица 8.1.

Обработка полученных результатов

1. Масса воды, содержащаяся в керне до начала центрифугирования:

М_в= М₂– М_1,

где М₁ , М₂ - масса сухого керна и масса керна после насыщения водой.

2. Масса воды оставшейся в керне после центрифугирования при каждом заданном числе оборотов:

М_вi = М_кi – М₁

3. Принимаем коэффициент начальной вдонасыщенности (перед началом центрифугирования) равным единице.

4. Коэффициент водонасыщенности керна после центрифугирования на каждом из заданных чисел оборотов:

S_i = М_вi / М_в

5. Капиллярное давление:

р_к=р_ц=4 π² Rn² h( ρ₁-ρ₂ ) .

6. Построить графическую зависимость «капиллярное давление-коэффициент водонасыщенности».

7. По графику определить коэффициент остаточной водонасыщенности S_ост.

Литература

1. Гиматудинов Ш.К., Дунюшкин И.И., Нагорный Л.А. Сборник лабораторных работ по курсу «Физика нефтяного пласта», под ред Желтова Ю.П.,М., 1986, 68 с. Гиматудинов Ш.К., Ширковский А.И. Физика нефтяного и газового пласта.М., Альянс, 2005, 311с.

2. Михайлов Н.Н. Геолого-технологические свойства пластовых систем, М., Макспресс, 2008, 140 с.

3. Михайлов Н.Н. Проницаемость пластовых систем. М., РГУ нефти и газа им. И.М. Губкина, 2006, 185 с.

4. Михайлов Н.Н. Физика нефтяного и газового пласта (физика нефтегазовых пластовых систем) М., Макспресс, 2008, 445 с.
