Экстрагирование образцов породы
Для исследования кернов, определения их различных свойств необходимо иметь чистый образец этой породы, лишенной всех насыщающих его флюидов. Удаление органических веществ из пор породы осуществляется экстрагированием образцов в приборе типа Сокслета.
Описание установки
Прибор Сокслета помещается в вытяжной шкаф и включает в себя (рис. 5.1):

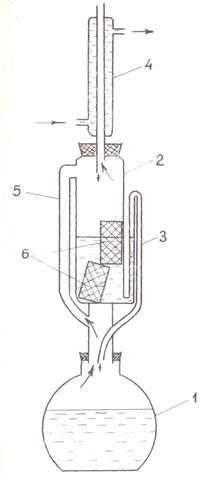

Рис. 5.1. Прибор Сокслета для экстрагирования образцов.
1 - стеклянная колба, подогреваемая электрической плиткой закрытого типа;
2 – экстрактор;
3 – сифонная трубка;
4 – обратный холодильник, нижний отвод которого подсоединяется к водопроводу, верхний – к канализации;
5 – теплоизолированная подъемная трубка;
6 - образцы.
Принцип работы установки
В процессе нагревания колбы 1 пары кипящего растворителя поднимаются по трубке 5 в верхнюю часть экстрактора 2, а затем в холодильник 4, в котором они конденсируются. При этом конденсат, стекая в экстрактор растворяет нефть, содержащуюся в образцах. По мере проведения экстрагирования уровень сконденсированного растворителя и нефти, вымытой из образца, постепенно поднимается, наполняет экстрактор, стекает по сифонной трубке 3 обратно в колбу 1. Первый цикл экстрагирования считается законченным, когда весь растворитель из экстрактора перетекает в колбу 1. Затем цикл накопления и стока повторяется снова.
Экстрагирование считается законченным, когда после многих циклов цвет растворителя в экстракторе становится совершенно прозрачным. Время экстрагирования зависит как от свойств образцов, так и от характеристик насыщающей его нефти; и может продолжаться 6-24 и более часов.
В качестве растворителя можно использовать четыреххлористый углерод CaCl4 (tкип =76,6оС), бензол С6Н6 (tкип =80оС), спиртобензольную смесь и др. В любом случае растворитель подбирается таким образом, чтобы температура его кипения была ниже температуры кипения воды и в колбе 1 происходил процесс кипения только растворителя.
Порядок проведения работы
1. Очистить образец кисточкой.
2. Взвесить образец.
3. Поместить образец 6 в экстрактор 2.
4. Заполнить колбу 1 растворителем примерно на три четверти.
5. Собрать прибор.
6. Пустить воду в холодильник 4.
7. Включить вытяжной шкаф.
8. Включить печку.
9. Убедившись, что растворитель в экстракторе стал совершенно прозрачным, выключить прибор.
10. Дать прибору остыть.
11. Разобрать прибор.
12. Извлечь образец.
13. Выключить вытяжной шкаф.
14. Образец поместить в сушильный шкаф при температуре 102-105 оС.
15. Контролировать удаление воды из пор образца периодическим взвешиванием.
16. После того, как масса образца перестанет меняться, зафиксировать ее значение.
17. Все измеренные величины приводятся к единой системе единиц СИ и заносятся в таблицу 5.1.
Таблица 5.1.
| Наименование величины | Обозначение | Результат |
| Масса образца до экстрагирования | М1 | |
| Масса образца после экстрагирования | М2 | |
| Масса жидкости | Мж | |
| Удельное содержание жидкости в образце | Sуд |
Обработка полученных результатов
1. Масса жидкости (нефти и воды), находившейся в керне до экстрагирования:
Мж= М1 – М2
2. Удельное содержание жидкости в образце:
Sуд=
