2. Розміри у дужках зазначені для залізниць колії 1435 мм.

Дата: 2025-06-02; Просмотры: 9

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

01-Т (рис. 9.77 і 9.76) – для рухомого складу, що допускається до обертання як по мережі залізниць України колії 1520 мм, так і по усіх основних лініях залізниць – членів ОСЗ колії 1435 мм;

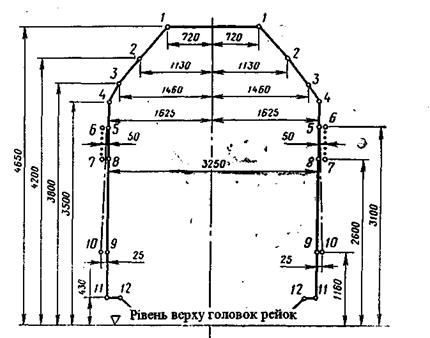

Рис. 9.77 Верхній контур габариту 01-Т

Примітка. Розміри, що показані у вигляді дробу, означають:

у чисельнику – розміри, яким повинні задовольняти усі призначені для міжнародного сполучення вагони, що заново будуються, а також раніше побудовані вагони при прямуванні по залізницях Болгарії, Угорщини, Німеччини, Польщі, Румунії, Словакії та Чехії;

у знаменнику – розміри для раніше побудованих вагонів при обертанні їх у межах залізниць країн СНД і Монголії.

02-Т (рис. 9.78 і 9.76) – для рухомого складу, що обертається по залізницях України колії 1520 мм і по залізницях – членах ОСЗ колії 1435 мм.

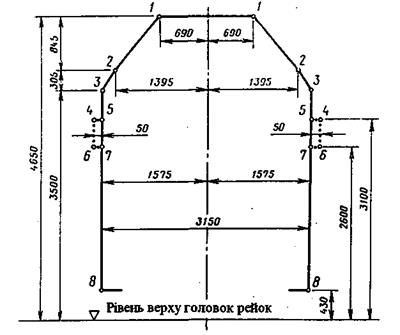

Рис. 9.78 Верхній контур габариту 02-Т

Нижче у таблиці 9.7 наведені габарити основного рухомого складу.

Таблиця 9.7

9.7. Побудований заново рухомий склад, а також спеціальний самохідний рухомий склад, а також той, що пройшов капітальний ремонт до введення його в експлуатацію на залізницю, має бути випробуваний і прийнятий від заводу-постачальника у визначеному Державною адміністрацією залізничного транспорту України порядку. Цистерни, що використовуються для перевезення небезпечних вантажів, повинні мати сертифікати відповідності згідно зі статтею 6 Закону України "Про перевезення небезпечних вантажів".

При випробовуванні та прийманні установлюється, що рухомий склад побудований або відремонтований у повній відповідності до креслень, технічних умов і стандартів. Рухомий склад до здачі його в експлуатацію піддається обкатці (локомотиви при обкатці повинні половину свого рейсу пройти з поїздами).

9.8. Кожна одиниця рухомого складу, у тому числі спеціального самохідного і несамохідного рухомого складу, повинна мати такі розпізнавальні чіткі знаки і написи: Державний герб (на локомотивах і пасажирських вагонах), знак Державної адміністрації залізничного транспорту України, ініціали залізниці (крім вагонів), номер (для пасажирських вагонів містить код залізниці приписки), табличку заводу-виготовлювача із зазначенням місця будівництва, дати і місця проходження визначених видів ремонту, маса тари (крім локомотивів і спеціального самохідного рухомого складу). Крім того, мають бути нанесені такі написи: на локомотивах, моторвагонному рухомому складі і спеціальному самохідному рухомому складі - конструкційна швидкість, серія, назва депо або іншого підприємства приписки, таблички і написи про огляд резервуарів, контрольних приладів і котла; на пасажирських вагонах, моторвагонному рухомому складі і спеціальному самохідному рухомому складі, на якому передбачається доставка робітників до місця виконання робіт і у зворотному напрямку - кількість місць; на вантажних вагонах - вантажопідйомність. На тендерах паровозів мають бути позначені серія, номер та ініціали залізниць приписки.

Інші знаки й написи на рухомому складі й самохідному спеціальному рухомому складі наносяться у порядку, встановленому Державною адміністрацією залізничного транспорту України.

Державний герб України на кожному локомотиві і моторвагонному рухомому складі указує на те, що весь тяговий рухомий склад є власністю держави. Знак Укрзалізниці ставиться для того, щоб відрізнити локомотиви, що знаходяться у системі Укрзалізниці. Ініціали залізниць, депо приписки, серія та номер, яким позначається кожний локомотив і тендер, необхідні для точного обліку локомотивного парку.

Серією називається певна група локомотивів, що побудовані по одних і тих самих кресленнях незалежно від часу збудування і заводу-виробника. Серії позначаються буквами або буквами з цифрами.

Наприклад: для тепловоза 2ТЕ116 цифра 2 означає кількість секцій, ТЕ – тепловоз з електричною передачею, 116 – номер серії тепловоза; ТЕП70 : ТЕ – тепловоз з електричною передачею, П – пасажирський, 70 – номер серії.

Знаки і написи на вагонах необхідні для правильної їх експлуатації (тара, кількість місць, номер вагона, вантажопідйомність тощо), своєчасного ремонту та обліку. Тому написи і знаки повинні бути завжди чіткими і ясно розпізнавальними.

Постановка на вагони таблички заводу-виробника із зазначенням дати і місця збудування передбачена через те, що трафарети про збудування вагонів не можуть зберігатися протягом усього періоду служби вагона.

9.9 На кожний локомотив, вагон, одиницю моторвагонного і спеціального рухомого складу має вестись технічний паспорт (формуляр), що містить найважливіші технічні і експлуатаційні характеристики.

На кожну одиницю тягового і моторвагонного рухомого складу у цілому і на основні (змінні) складальні одиниці (дизель, тяговий генератор, тягові електродвигуни, візки тощо) ведеться технічний паспорт (формуляр), де фіксуються усі дані з технічного обслуговування і ремонту об’єкта, величини і характеру спрацювання основних деталей. Ведеться книга ремонту, фіксуються усі роботи, що виконані при планових і непланових ремонтах, технічному обслуговуванні. Контроль стану деталей методами неруйнівного контролю відмічається в окремому журналі.

Про результати приймання, а також про огляд тягового рухомого складу і моторвагонних поїздів начальник депо, його заступник і приймальник роблять записи у книзі ремонту.

У разі відправлення локомотива або моторвагонного рухомого складу в інші депо або на завод одночасно відправляється технічний паспорт, що містить дані про виконані пробіги і стан його основного обладнання. Після закінчення ремонту оформлений технічний паспорт повинен бути повернений у депо приписки.

На кожний вагон пасажирського парку складається технічний паспорт, який містить такі відомості: тип вагона, кількість осей, систему гальм, характеристику рами вагона, обрешетування кузова, тип візка тощо. У разі ремонту вагона до технічного паспорту вносяться записи про ремонт та усі проведені конструктивні зміни частин вагона і колісних пар. Технічний паспорт також складається і на кожний вантажний вагон.

9.10. Локомотиви і моторвагонний рухомий склад, а також спеціальний самохідний рухомий склад, мають бути обладнані радіостанціями, швидкостемірами із реєстрацією показань, визначених Державною адміністрацією залізничного транспорту України, автоматичною локомотивною сигналізацією, а також обладнуватися іншими пристроями безпеки відповідно до визначених Державною адміністрацією залізничного транспорту України переліку і порядку. Обладнання спеціального самохідного рухомого складу, що вже працює на залізницях України, радіостанціями, швидкостемірами, автоматичною локомотивною сигналізацією та іншими пристроями безпеки виконується відповідно до планів, затверджених Державною адміністрацією залізничного транспорту України.

Пасажирські локомотиви мають обладнуватися пристроями управління електропневматичним гальмуванням. Пасажирські електровози повинні бути обладнані пристроями для подачі напруги у високовольтну мережу пасажирських вагонів та пристроями контролю обриву гальмової магістралі поїзда, а вантажні локомотиви - пристроями контролю обриву гальмової магістралі поїзда.

Кожний пульт управління пасажирським локомотивом, локомотивом, що обслуговується одним машиністом та моторвагонним поїздом мусить мати пристрій автоматичної зупинки на випадок раптової втрати машиністом здатності вести поїзд.

Маневрові локомотиви мають обладнуватися пристроями для відчеплення їх від вагонів з кабіни машиніста, а локомотиви, що обслуговуються одним машиністом, крім того, другим пультом управління, сигнальними лампами з обох сторін на зовнішньому боці кабіни для сигналізації про місцезнаходження машиніста та дзеркалами заднього виду.

Поїзні локомотиви, які обслуговуються одним машиністом, повинні мати додаткові пристрої безпеки руху, визначені Державною адміністрацією залізничного транспорту України.

Швидкостемір (рис. 9.79) – це контрольно-вимірювальний прилад, що дає можливість визначати у кожний момент швидкість прямування поїзда і, крім того, безперервно записувати на стрічці пробіг локомотива в кілометрах, час, тривалість пробігу та зупинок, а також тиск повітря в гальмівній магістралі.

Рис. 9.79 Швидкостемір локомотива:

1 – приводний вал; 2 – корпус; 3 – відкидна кришка; 4 – засклене вікно через яке видно діаграмну стрічку; 5 – кришка; 6 – система для опломбування; 7 – ключ заводу годинників; 8 – циферблат; 9 – годинник із стрілкою; 10 – показник швидкості; 11 – передня стінка корпусу; 12 – лічильник кілометрів; 13 – штепсельний роз’єм; 14 - індикатор гальмівного тиску.

Швидкостемір установлюється у кабіні машиніста з правого боку так, щоб його показання були видно машиністу.

Швидкостемір повинен бути завжди справно діючим. Видача локомотива під поїзд з несправним швидкостеміром забороняється.

За наявності пристроїв автоматичної сигналізації на кожному локомотиві у його кабіні управління установлюється локомотивний світлофор.

Автоматична локомотивна сигналізація дозволяє машиністам більш упевнено вести поїзди з високими швидкостями навіть при поганій видимості колійних сигналів (туман, заметіль), при несприятливому профілі і плані колії тощо.

Автостоп являє собою систему приладів і пристроїв, якими у необхідних випадках автоматично здійснюється зупинка поїзда без участі машиніста.

Управління маневровим тепловозом одним машиністом без помічника з будь-якого боку локомотива здійснюється у разі установлення одного або двох переносних пультів управління.

Пульти, що з’єднані з високовольтною камерою гнучким шланговим кабелем, дозволяють машиністу займати в кабіні будь-яке місце, з якого у даний момент забезпечується краща для роботи видимість.

З переносних пультів можна змінювати напрямок руху тепловоза, потужність дизель-генератора, здійснювати гальмування, автоматично скидати позиції контролера, подавати пісок у разі буксування та звукові сигнали, а у разі необхідності здійснити аварійну зупинку дизеля з одночасною подачею піску під колісні пари і розрядку гальмівної магістралі.

9.11 Технічні вимоги до спеціального рухомого складу та знімних рухомих одиниць, а також порядок їх технічного обслуговування, ремонту і експлуатації визначаються Державною адміністрацією залізничного транспорту України.

Спеціальний рухомий склад – снігоочисники, снігоприбиральні машини, баластери, колійні струги, колієукладачі тощо – призначений для механізації виробничих процесів при укладанні, ремонті, перевірці стану залізничної колії та очистки її від снігу, а також для інших технічних цілей.

У зв’язку з цим технічні вимоги і порядок утримування та експлуатації рухомого складу установлюється з таким розрахунком, щоб поряд із справністю їх ходових та інших частин та безаварійним пересуванням по рейкових коліях повністю забезпечувалась справна і безперебійна дія механізмів, пристроїв і приладів цих агрегатів. Так, наприклад, усі снігоочисники та снігоприбиральні машини після закінчення зими ретельно оглядаються начальниками дистанції колії разом з начальниками вагонних депо або, відповідно, за участю начальників локомотивних депо.

9.12 Локомотиви і вагони, що належать іншим відомствам, підприємствам та організаціям і виходять на колії загальної мережі залізниць, мають відповідати вимогам цих Правил. Порядок обертання такого рухомого складу на коліях загальної мережі залізниць визначається Державною адміністрацією залізничного транспорту України, а порядок виходу локомотивів на станцію примикання – начальником дирекції залізничних перевезень (начальником залізниці).

Рух локомотивів і вагонів, що належать іншим відомствам, по залізницях України допускається у виняткових випадках у межах однієї дирекції залізниці з дозволу начальника дирекції, у межах залізниці – з дозволу начальника залізниці.

Р О З Д І Л 10

КОЛІСНІ ПАРИ

10.1 Кожна колісна пара має відповідати вимогам Інструкції з обстеження, ремонту і формування колісних пар рухомого складу і мати на осі виразно поставлені знаки про час і місце формування і повного обстеження колісної пари, а також тавро про приймання її при формуванні.

Знаки і тавро ставляться в місцях, передбачених правилами маркування.

Колісні пари у визначеному порядку мають підлягати огляду під рухомим складом, звичайному і повному оглядам, а при підкочуванні реєструватися у відповідних журналах чи паспортах.

Найбільш відповідальною частиною рухомого складу є колісна пара. Вона сприймає навантаження від тягового рухомого складу, вагона і служить для спрямування руху рухомого складу по рейках. Справний стан колісної пари, своєчасне попередження й усунення несправностей, відповідність колісної пари типу і піднімальній силі – найважливіша умова безаварійної роботи транспорту.

Основні частини кожної колісної пари тягового рухомого складу: вісь, два колісних центри, що напресовані на вісь, та два бандажі, що надіваються на колісні центри у нагрітому стані і закріплюються спеціальними кільцями.

Колісні пари електровозів і тепловозів мають зубчасті шестерні, що напресовані на вісь, або ступицю колісної пари(рис. 10.1).

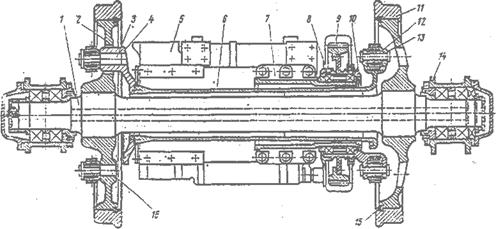

Рис. 10.1 Колісна пара тепловоза ТЕП70 з приводом:

1 - вісь; 2 – колісний центр; 3, 16 – пальці; 4, 13 приводні фланці; 5 – тяговий електродвигун; 6 - труба; 7 – опора; 8 – опорний підшипник; 9 – зубчастий вінець; 10 – приводний фланець зубчастого колеса; 11 – бандаж; 12 – гумометалевий шарнір; 14 – букса; 15 – бандажне кільце.

На рис. 10.2 показана схема двосторонньої зубчастої передачі електровоза. Передача складається з двох зубчастих шестерень, що насаджені на кінці вала тягового двигуна, та двох постійно зчеплених з ними зубчастих шестерень, що насаджені на вісь колісної пари, або подовжену маточину колісного центра. Тяговий двигун обпирається через моторно-осьові підшипники на вісь колісної пари, а з протилежного боку обпирається через пружинний пристрій на раму візка.

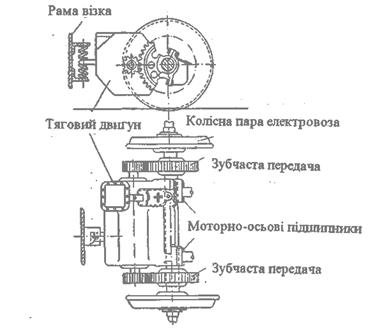

Рис. 10.2 Схема двосторонньої зубчастої передачі електровоза

Вимоги, яким повинна задовольняти кожна колісна пара електровозів, тепловозів і моторвагонного рухомого складу, викладені в Інструкції з огляду, обстеження, ремонту і формування колісних пар локомотивів, електросекцій і дизель-поїздів, затвердженій Укрзалізницею.

Огляд колісних пар під локомотивами, електросекціями і дизель-поїздами виконується машиністом під час кожного огляду локомотива, електросекції або дизель-поїзда в депо, під час приймання та здавання (відправлення і прибуття).

Під час поточного ремонту ПР-2 і ПР-1 електровозів, тепловозів, електросекцій і дизель-поїздів огляд колісних пар виконується майстром і приймальником Укрзалізниці.

Після аварійних випадків – зіткнення або сходу локомотива з рейок проводиться обстеження колісних пар.

Звичайне обстеження колісних пар проводиться у електровозів, тепловозів, електросекцій і дизель-поїздів під час поточного ремонту ПР-3, кожного монтажу роликових підшипників на колісній парі, кожного підкочування колісної пари, якщо після останнього звичайного обстеження та формування пройшло більше 2 років, під час ремонту викоченої колісної пари з обточуванням бандажів.

Повне обстеження колісних пар виконується під час усіх видів капітального ремонту електровозів, тепловозів, електросекцій і дизель-поїздів на заводах; у разі заміни хоча б одного елемента колісної пари; при неясності клейм і знаків останнього повного огляду; у разі наявності пошкодження колісної пари у результаті аварійних випадків після зіткнення і сходу локомотива з рейок; після усунення допустимих вирубок волосовин, плен, неметалевих включень та інших дефектів осі.

Огляд або обстеження колісних пар мають за мету перевірити стан колісної пари, спрацювання елементів та міцність їх з’єднань, відповідність встановленим нормам допусків і зносів, виявити дефекти у колісній парі та у необхідних випадках усунути їх. Під час огляду та обстеження повинні використовуватися засоби вимірювальної вимірювальної техніки і спеціальний інструмент.

Обстеження колісних пар повинен виконуватися тільки у пунктах, що мають на це дозвіл Укрзалізниці, та особами, які одержали право на виконання цієї роботи.

При повному обстеженні колісної пари локомотивів на лівому торці осі ставляться знаки і клейма (рис. 10.3, а – на осі без торцевого упора, б – з торцевим упором). Правим рахується бік осі з клеймами і знаками, що відносяться до виготовлення осі.

Рис. 10.3 Знаки і клейма на колісній парі локомотива про повне її обстеження

Результати усіх видів обстеження колісної пари записуються у спеціальні журнали затвердженої форми та в технічний паспорт колісних пар.

Колісні пари пасажирських, вантажних та причіпних вагонів МВРС складаються з двох коліс, наглухо напресованих на одну вісь.

Діаметром колеса вважається діаметр кола, що розташований на відстані 70 мм від внутрішньої грані обода колеса. Це коло носить назву кола кочення. Вимірювання товщини обода безбандажного колеса виконується по колу кочення.

Обстеження колісних пар – звичайне і повне – виконується для перевірки їх технічного стану та придатності для роботи.

Обов’язкове реєстрування кожного підкочування під вагон колісної пари у спеціальному журналі дає можливість виявити належність колісної пари до певного вагона, а також місце і час її формування та огляду.

Огляд колісних пар під вагонами виконується: на станціях – під час прибуття поїзда, формування, розформування і перед відправленням поїздів. Огляд колісних пар під вагоном виконується для того, щоб виявити такі дефекти: на ободах суцільнокатаних коліс – тріщини, вибоїни (повзуни), плени, роздавленості, ум’ятини, відколи, раковини, вищербини, граничний прокат, підріз і гострий накат гребеня; тріщини у маточинах, ознаки послаблення або зсуву маточин на осях; на осях – поперечні або поздовжні тріщини, плени, потертості у середній частині осі, задирки на передпідматочинних частинах.

Зовнішній огляд букс колісних пар проводять у пунктах підготовки вагонів до перевезень, формування, технічного обслуговування та обороту вагонів, а також у депо. Обстукуванням визначають надійність кріплення болтів кришок. Ослаблені болти підтягують, а пружинні шайби, що втратили пружність, замінюють справними.

Тепер букси вагонів обладнуються роликовими підшипниками на гарячій посадці (рис. 10.4).

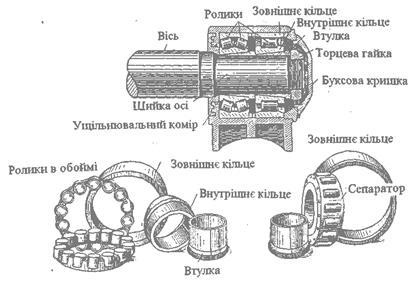

Рис. 10.4 Розріз і деталізація роликової букси

Основною ознакою можливої несправності буксового вузла вагонів є, як правило, підвищений нагрів корпусу букси. Проте зустрічаються такі несправності роликових підшипників, які на початковій стадії не викликають нагрівання букс, але викликають серйозну небезпеку для безпеки руху поїздів. Тому при зустрічі поїздів з ходу та в пунктах технічного обслуговування виявляють можливі несправності буксових вузлів за температурними режимами та зовнішніми ознаками.

У пунктах технічного обслуговування, у поїздів, що прибули, окрім зовнішнього огляду букс та перевірки кріплення кришок, дотиком руки, відразу ж після прибуття поїзда, визначають температуру верхньої частини корпусу букс, яка в усьому составі повинна бути приблизно однаковою. Для визначення ступеня нагрівання використовуються спеціальні прилади, узгоджені з ЦВ, ЦЛ Укрзалізниці.

Піддаються повному обстеженню колісні пари, що викочуються через нагрівання букс, виявлене оглядачами та приладами ПОНАБ-3, ДИСК-Б, АСДК-Б та КТСМ-01Д. При викочуванні таких колісних пар білою фарбою на колесах наноситься написи “За зовнішніми ознаками” чи "Аварійна – ДИСК (ПОНАБ)". У ВУ-51 та журнал ВУ-53 внести надписи, що нанесені на колесах. Використовувати сніг та воду для охолодження букси забороняється. Кришку має право знімати старший оглядач вагонів пункту технічного обслуговування або, як виняток, оглядач вагонів, які склали іспити на право проведення проміжної ревізії у встановленому порядку. Кришку необхідно зняти з дотриманням умов, які не допускають попадання в буксу та кришку різних забруднень, сторонніх твердих частинок та вологи.

На всі колісні пари, що викочуються через нагрівання букс, виявлене приладами ПОНАБ-3, ДИСК-Б, АСДК-Б, КТСМ-01Д, термодатчиками СКНБ або оглядачами вагонів, у яких при повних ревізіях букс будуть виявлені роликові підшипники з несправностями окремих деталей або повністю зруйновані підшипники, складається акт та заповнюється бланк "План розслідування причин руйнування підшипника”, в якому вказується, як був виявлений нагрів (показанням ПОНАБ-3, ДИСК-Б, АСДК-Б, КТСМ-01Д, термодатчиком СКНБ чи оглядачем вагонів). Вказаний вище план розслідування та акти відразу ж після обстеження направляються підприємству, яке проводило ремонт.

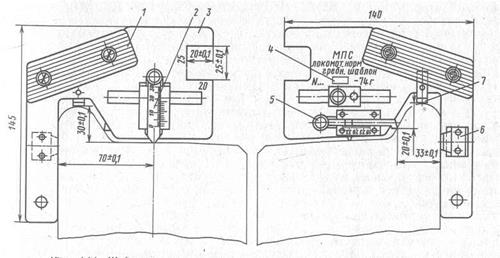

Рис. 10.5 Шаблон для вимірювання проката і товщини гребня коліс:

1 — планка ручки; 2—вертикальний движок; 3—основа; 4— клейма завода-виготовлювача; 5—горизонтальный движок; 6—упорний кутник;

7—упорна ножка

Розміри та зноси колісної пари повинні відповідати встановленим нормам допусків та зносів.

Звичайне обстеження колісних пар виконується при проміжній ревізії букс, при кожному підкочуванні під вагон під час поточного чи планового ремонту. Для цього колісна пара повинна бути викочена з-під вагона і попередньо оглянута перед очисткою її від бруду і мастила . Під час обстеження перевіряють чи немає зсуву маточини на осі, тріщини у середній частині осі і на окремих частинах центра коліс. Під час звичайного обстеження виконуються всі операції з перевірки, що передбачені оглядом колісних пар під вагоном. Крім цього виконується: очистка колісної пари від бруду і мастила, перевірка торцового кріплення, перевірка дефектоскопом середньої частини вісі, перевірка відповідності розмірів усіх елементів колісної пари нормам допусків та зносів під час експлуатації та ремонту колісних пар.

Проміжна ревізія

Проміжну ревізію букс проводять:

а) при обточуванні колісних пар без демонтажу букс;

б) при звичайному обстеженні колісних пар;

в) при єдиній технічній ревізії пасажирських вагонів (ТО-3);

г) як профілактичний захід за окремими вказівками (профілактична ревізія).

Ревізію здійснює слюсар, який має кваліфікацію не нижче 4-го розряду та відповідне посвідчення, під контролем майстра чи бригадира.

Примітка - При єдиній технічній ревізії пасажирських вагонів (ТО-3) колісні пари, які мають редукторно-карданний привод, викочують із-під вагона для ретельного огляду і перевірки круга катання коліс та перевірки приводів від середньої частини осі на стенді.

Профілактичну ревізію букс, а також єдину технічну ревізію у колісних пар без редуктора можна проводити на викоченому візку без зняття стопорних планок – ЦЛ-0034. Надійність торцевого кріплення перевіряється обсту­куванням.

Перед проміжною ревізією у викочених колісних пар букси провертають для визначення несправностей (раковин та ін.) Якщо при обер­танні виявлені букси з поштовхами та ненормальним шумом, їм проводять повну ревізію.

При наявності в вагонних депо установок для діагностування роликових підшипників УДП-85, УДП-85М, АЛ2-3 або інших, узгоджених з ЦВ, ЦЛ Укрзалізниці, всі колісні пари, які підлягають звичайному обстеженню, а їхні буксові вузли - проміжній ревізії, повинні бути пропу­щені через ці установки у відповідності до технології, викладеної в інструкціях з експлуатації цих установок.

Після звичайного обстеження на колісні пари клейма не наносяться.
