2 Производство работ бульдозером
Операции, выполняемые бульдозером. Перед тем как приступить к работе, машинист бульдозера совместно с бригадиром или прорабом участка должен ознакомиться с рельефом местности, состоянием и особенностью грунтов, объемами предстоящих работ, а также с технической документацией о возможном наличии подземных коммуникаций (кабелей, трубопроводов и др.). Все это необходимо, чтобы наилучшим образом использовать имеющиеся уклоны местности и выбрать наиболее производительные и экономичные способы работы в данных условиях.
При выполнении земляных работ бульдозерами могут выполняться следующие операции: зарезание и набор грунта перед отвалом бульдозера, перемещение грунта, разгрузка и укладка грунта, холостой ход и возвращение к месту зарезания. Перечисленные операции составляют полный цикл работы этого типа машин.
Разработка грунта бульдозером начинается с операций зарезания и набора грунта. Для эффективной работы бульдозера тяговое усилие трактора, на котором смонтировано бульдозерное оборудование, должно быть переменным, близким к максимальному, которое сначала расходуется на зарезание и снятие стружки, а затем на перемещение призмы волочения грунта отвалом. Начинать зарезание следует при максимальном заглублении отвала h , уменьшая это заглубление по мере образования перед отвалом достаточного количества грунта. Стружка зарезания при этом получает форму клина (рис. 1.1 а).

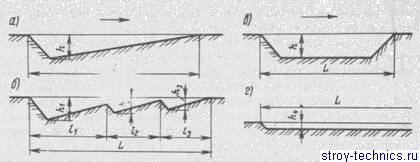

Рис.1.1. Формы срезаемых бульдозером стружек грунта при работе в различных условиях (стрелкой показано направление движения бульдозера)
При разработке тяжелого грунта сопротивления резанию могут быть настолько значительными, что из-за снижения числа оборотов двигателя трактора потребуется выглубление отвала даже при недостаточном наборе грунта перед ним. В этом случае следует повторить заглубление отвала, как только двигатель трактора наберет нормальные обороты, причем повторение может быть многократным. Стружка зарезания при этом будет иметь гребенчатую форму (рис. 1.1, б).
Для бульдозеров с базовыми тракторами других классов по тяговым усилиям (меньших или больших) размеры снимаемых стружек грунта соответственно будут меньшими или большими.
Для легких грунтов, когда тяговые усилия трактора, как правило, недоиспользуются, грунт разрабатывается при постоянной максимальной глубине стружки h. Стружка зарезания при этом получается ленточной (рис. 1.1, в). Длина участка зарезания L и время набора грунта перед отвалом будут минимальными. Ленточное зарезание применяется, когда заглубление по условиям производства требуется относительно небольшим, например, при снятии растительного слоя. Заглубление отвала в этом случае не превышает 10^15 см (рис. 1.1, г). Для разработки грунта такой способ зарезания не рекомендуется.
Наиболее производительным является зарезание с образованием стружки клиновидной формы. Однако этот способ в ряде случаев не может быть применен. Так, в твердых и пересохших грунтах, особенно когда бульдозер оборудован канатно-блочной системой управления, нож отвала часто не погружается в грунт на требуемую глубину. В этих случаях резание следует выполнять по гребенчатой схеме.
Когда позволяет рельеф местности, разрабатывать грунты бульдозерами следует под уклон, так как это значительно повышает их производительность. При работе под уклон увеличивается сила тяги машины, уменьшается сопротивление перемещению грунта и увеличивается его объем перед отвалом. При разработке грунта на подъем наблюдается обратное явление — сила тяжести машины и перемещаемого грунта значительно снижает силу тяги трактора, соответственно объем перемещаемого отвала грунта резко уменьшается.
Увеличение производительности бульдозеров при работе под уклон по сравнению с работой на горизонтальном участке характеризуется следующими средними показателями:
Увеличение тягового усилия при работе под уклон позволяет вести зарезание грунта более мощной ленточной или клиновой стружкой при несколько меньшей скорости, в результате чего путь и время зарезания и набора грунта сокращаются, а производительность увеличивается. При работе под уклон наиболее часто применяют прямое зарезание с получением стружки ленточной формы, при которой первоначальная максимально возможная толщина стружки может быть выдержана на всем пути набора грунта. Это обеспечивается тем, что в результате увеличения развиваемого трактором бульдозера тягового усилия и уменьшения сопротивления грунта при перемещении его под уклон объем грунта перед отвалом увеличивается не менее чем на 50%. Бульдозер может работать на участках с уклоном до 30°, двигаясь при зарезании грунта сверху вниз и поднимаясь в гору задним ходом, без поворота, особенно на коротких участках.
На операции по зарезанию и набору грунта при работе бульдозером в среднем затрачивается 12-18 с. При разработке наиболее часто встречающихся грунтов (II-III групп) рекомендуется ступенчатый способ зарезания с получением отделяемых от массива грунта стружек (пластов) гребенчатой формы. Для повышения производительности бульдозера при зарезании и наборе грунта машинист должен стремиться к использованию всей длины ножа.
Операции по перемещению грунта к месту укладки начинают сразу же по окончании набора его перед отвалом, причем выполняют на II и III передачах базовой машины. При перемещении грунт осыпается по краям отвала, вследствие чего получаются значительные потери. Во избежание потерь и в целях повышения производительности бульдозера грунт перемещают двумя способами — по траншее в грунте (рис. 1.2, а) и по траншее, образованной из валов грунта, осыпавшегося во время предыдущих проходов бульдозера (рис. 1.2, б).

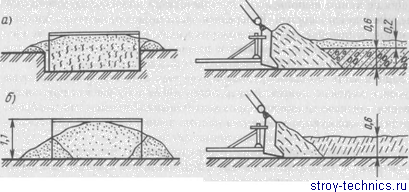

Рис. 1.2. Схемы перемещения грунта бульдозерами по траншеям
Для получения траншей в грунте зарезание выполняют бульдозером по одному и тому же следу несколько раз. В результате получается траншея глубиной 30—60 см с валиками по бокам до 20—30 см. Объем грунта, перемещаемого по траншее за один проход бульдозера, увеличивается в среднем на 20 %. Когда траншею в грунте получить почему-либо невозможно (разработка песчаных, супесчаных, насыпных грунтов), грунт перемещают по одному и тому же следу несколько раз, в результате чего из осыпающегося по краям отвала грунта образуются валики, между которыми получается траншея. Высота валиков при этом может достигать 30—60 см, что в дальнейшем при разработке и перемещении грунта почти полностью исключает его потери. Для того чтобы обеспечить постоянный объем грунта перед отвалом при перемещении грунта без траншеи, целесообразно небольшое заглубление отвала — на 1—2 см. Объем земляных работ, выполняемый бульдозерами траншейным способом, достигает 60 % от всего объема, выполняемого этими машинами.
Для уменьшения потерь грунта отвал бульдозера часто оборудуют открылками, которые позволяют значительно увеличить объем грунта, перемещаемого перед отвалом за один цикл, а это дает возможность примерно в 1,25—1,5 раза повысить производительность бульдозера. Применение козырьков исключает возможность пересыпания грунта через верх отвала. К недостаткам бульдозеров, отвалы которых оборудованы открылками и другими уширителями, относится уменьшение их маневренности. Поэтому такие бульдозеры целесообразно применять при работе в нестесненных условиях и преимущественно на планировочных работах.
В целях увеличения производительности бульдозеров при перемещении грунта нередко применяют работу двух спаренных бульдозеров. Этот способ требует более высокой квалификации машинистов, так как работа двумя спаренными бульдозерами должна быть более слаженной и согласованной.

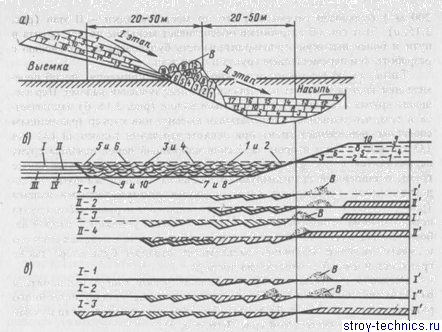

Рис. 1.3. Схемы перемещений грунта бульдозерами в несколько этапов.
а — перемещение в два этапа; б — перемещение с одним промежуточным валом; в — перемещение с двумя промежуточными валами; В — промежуточный вал; 1—17 — порядок зарезания и укладки грунта в насыпь; I—IV — порядок разработки слоев грунта; 1-1 — I слой, первое зарезание; 1-2 – I слой, второе зарезание; 1-3 – I слой, третье зарезание; II-2 – II слой, второе зарезание; II-4 – II слой, четвертое зарезание;
Для спаренной работы бульдозеры устанавливают рядом с интервалом между внутренними щеками отвалов 0,25—0,5 м в зависимости от характера перемещаемого грунта. Для грунтов I—II категорий интервал не должен быть больше 25 см, а для грунтов III—IV категорий, т. е. связных, комковатых, этот интервал может быть увеличен до 0,5 м. Ширина перемещаемого вала грунта при спаренной работе бульдозеров достигает 6,0—7,0 м, а потери грунта в пути уменьшаются вдвое, так как грунт теряется только с наружного края каждого из отвалов. Объем грунта, перемещаемый спаренными отвалами, на 15 — 20 % больше объема грунта, перемещаемого за один прием двумя бульдозерами, работающими отдельно.
Применяют также способ перемещения грунта в два этапа, обеспечивающий увеличение производительности до 10%. При этом способе разрабатываемый грунт сначала перемещают до половины пути и оставляют в куче — I этап. По мере накопления грунта в куче (до 100—200 м3) бульдозер перемещает его до места укладки — II этап (рис. 1.3, а). Этот способ разработки обеспечивает меньшие потери грунта в пути и более высокую производительность бульдозера по сравнению с разработкой и перемещением грунта в один этап.
Такой же эффективности можно добиться, применяя способ перемещения грунта с одним или двумя промежуточными валами. Перемещение грунта с одним промежуточным валом (рис. 1.3,6) заключается в том, что машинист, разрабатывая выемку или карьер траншейным способом, перемещает грунт при первом зарезании только на 1/2 или 1/3 часть пути. При втором зарезании набранный перед отвалом грунт перемещается к месту укладки, при этом по пути захватывается также грунт, оставленный от предыдущего зарезания. В такой же почти последовательности перемещают грунт с двумя промежуточными валами (рис. 1.3, в) с той лишь разницей, что машинист первый набор грунта перед отвалом перемещает на 3/4 пути до места укладки, а второй набор — на 1/2 пути; потом при третьем наборе грунта и перемещении его к месту укладки машинист захватывает отвалом бульдозера также грунт, оставленный за первые два прохода.
Операции по укладке перемещаемого грунта могут выполняться различными способами. Наиболее распространены способ послойного размещения (рис. 1.4, а, б) и способ накапливания отдельными кучами с последующей планировкой (рис. 3.16, в, г, д).
При укладке грунта отвал бульдозера во время движения поднимают на высоту 15—20 см, и грунт отсыпается ровным слоем. При этом уложенный грунт предварительно уплотняется гусеницами трактора и в последующем окончательно уплотняется катками или трамбующими машинами. Этот способ называется укладкой слоем “от себя” (см. рис. 1.4, а).
Рис. 1.4. Основные схемы укладки грунта бульдозерами
При другом способе послойной укладки — укладке слоем “на себя” (см. рис. 1.4, б) машинист, доставив грунт к месту укладки и не останавливая бульдозера, быстро поднимает отвал и на 1,0—1,5 м продвигается вперед, после чего останавливает машину, опускает на грунт отвал, переключает заднюю скорость и, двигаясь задним ходом, тыльной стороной отвала разрэвнивает доставленный грунт.
Применяется способ укладки грунта кучами — отдельными, вполу- прижим и вприжим. При укладке грунта отдельными кучами их доставляют к месту укладки и отсыпают на таком расстоянии, чтобы подошвы их откосов касались друг друга (см. рис. 3.16, в). При укладке грунта вполуприжим вторую и последующие кучи при отсыпке надвигают на ранее отсыпанные так, что расстояние между вершинами куч примерно равно их высоте (см. рис. 1.4, г). При укладке грунта вприжим расстояние между вершинами отсыпаемых куч должно быть 0,5—0,75 их высоты (см. рис. 1.4, д).
При укладке грунта отдельными кучами высота- их равна примерно 0,6—0,7 м, после разравнивания (планировки) получается слой толщиной около 0,25—0,30 м. При укладке грунта вполуприжим высота куч равна 0,7—0,9 м, после их разравнивания получается слой толщиной 0,4— 0,6 м. При укладке грунта в прижим высота куч достигает 1,0—1,2 м, после их разравнивания получается слой до 0,6—0,8 м.
После завершения операции по освобождению отвала от грунта машинист возвращает бульдозер в исходное положение — выполняет холостой ход. В зависимости от дальности перемещения грунта машина возвращается в исходное положение задним ходом (без разворота машины) или передним ходом (с разворотом машины). При перемещении грунта более чем на 50 м и широком фронте работ, когда имеется возможность свободного разворота машины в месте укладки и в месте зарезания грунта, холостой ход бульдозера выполняют передним ходом на IV—V передачах. При перемещениях грунта менее чем на 50 м холостой ход бульдозера выполняют задним ходом на III—IV передачах.
Основные схемы выполнения работ бульдозерами. К основным схемам выполнения работ бульдозерами относятся прямая и боковая разработки грунта, разработка грунта ступенями, срезка возвышенностей (холмов, бугров), засыпка оврагов, ям, траншей и пазух, планировка площадок, срезка откосов в выемках, возведение насыпей, устройство каналов при поперечном перемещении грунта.
При прямой разработке грунта бульдозер, двигаясь по прямой линии, срезает и перемещает грунт к месту отсыпки, после чего, подняв отвал, возвращается задним ходом в исходное положение. Грунт срезают и перемещают до тех пор, пока он не будет выбран на требуемую глубину. Работа бульдозера будет наиболее производительной при перемещении грунта на расстояние 15—25 м. Эта схема работы бульдозера применяется при разработке траншей по ширине, равной ширине отвала, при засыпке оврагов и т. п.
При боковой разработке грунта бульдозер, двигаясь сначала по прямой, срезает грунт, накапливая его перед отвалом, затем делает поворот в правую или в левую сторону, где отсыпает грунт. Оставив грунт в месте отсыпки, бульдозер возвращается задним ходом в исходное положение и повторяет ту же операцию. Эта схема применяется при срезке бугров, засыпке впадин и траншей, планировочных работах.
При разработке грунта ступенями бульдозер, двигаясь по прямой вперед, срезает и перемещает грунт в возводимую насыпь с одной позиции, а обратно возвращается для следующего забора грунта в другое место, находящееся рядом с первой позицией.
Для забора следующей партии грунта бульдозер возвращается задним ходом. Эта схема работы бульдозера наиболее распространена при возведении насыпей.
При срезке бугров, холмов и отдельных неровностей, а также при разработке выемок набор грунта осуществляется при движении бульдозера под уклон, причем общая высота срезки может достигать 3 м и больше, а уклон, под которым срезается грунт, — до 30°.
Засыпка оврагов, ям и траншей выполняется аналогично рассмотренной выше схеме по срезке холмов, бугров и различного рода неровностей. Эти работы часто совмещаются — срезая бугры и неровности, засыпают ямы, траншеи и др.
При выполнении планировочных работ проходы бульдозера должны перекрывать друг друга в среднем на 0,5 м. Машинист бульдозера обязан тщательно следить за ходом планировочных работ, срезая бугры и делая досыпки в ямы срезанным грунтом.
Кроме того, машинист должен так регулировать положение отвала, чтобы не образовывалось неровностей и волнистой поверхности. Планируемая поверхность может быть горизонтальной или иметь требуемый по проекту продольный или поперечный уклон.
После окончания планировки выполняется чистовая отделка участка, при этом бульдозер движется задним ходом со свободно опущенным отвалом для машин с канатным управлением и при “плавающем положении” — с гидравлическим управлением. Планировка откосов выполняется бульдозером, оборудованным откосником. Откосы выемок и насыпей крутизной до 35° можно планировать бульдозером при поперечных проходах под уклон
