Оптический центр линзы – точка, через которую лучи идут, не преломляясь.

Дата: 2025-06-02; Просмотры: 14
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

Любая прямая, проходящая через оптический центр О, называется оптической осью.

Оптическая ось, проходящая через центры сфер R1 и R2 называется – главной оптической осью, все остальные – побочными оптическими осями.

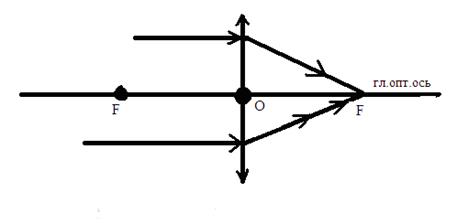

Лучи, параллельные главной оптической оси, после преломления пересекаются в одной точке F, лежащей на главной оптической оси. Эта точка F – называется главным фокусом (или просто фокусом). У линзы 2 фокуса – передний и задний (рис. 11)



Рис. 11

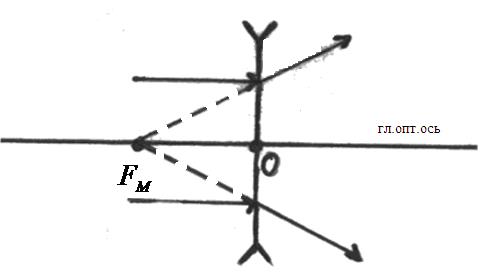

Вогнутая линза, сделанная из материала оптически более плотного, чем окружающая среда, рассеивает свет. Условно такая линза показана на рис. 12.





Рис. 12



У такой призмы фокус Fм – мнимый.

Мнимым фокус называется потому, что в нем пересекаются не сами параллельные лучи, а их продолжения. Расстояние OF от оптического центра до фокуса называется фокусным расстоянием F .

Вопрос 6. Построение изображений в линзах.

Световые лучи, идущие вблизи главной оптической оси, называют параксиальными (приосевыми). В дальнейшем будем рассматривать только такие лучи.

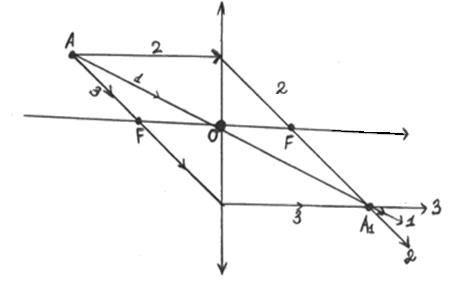

Построение изображения точки в собирающей линзе.

Рис. 13



1. Луч, идущей через оптический центр.

2. Луч, параллельный главной оптической оси.

3. Луч, проходящий через передний фокус собирающей линзы.



Построение изображения предмета в собирающей линзе.

Рис. 14



ВО=d,

OB1=f



При d>2F изображение действительное, перевернутое, уменьшенное.



Рис. 15



Если d<2F, то изображение действительное, увеличенное перевернутое.

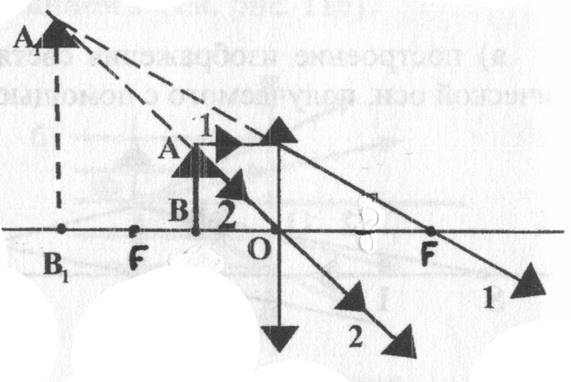

Если d<F, то изображение мнимое, прямое, увеличенное (рис. 16).





Рис. 16

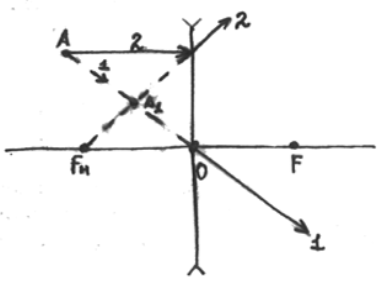

Построение изображения точки в рассеивающей линзе (рис. 17)



Рис. 17

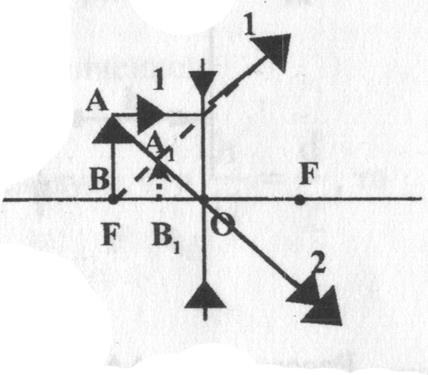

Построение изображения предмета в рассеивающей линзе (рис. 18)



Рис. 18





Изображение всегда прямое, уменьшенное, мнимое.



Построение изображения точки лежащей на главной оптической оси (рис. 19 и рис. 20).



Рис. 19

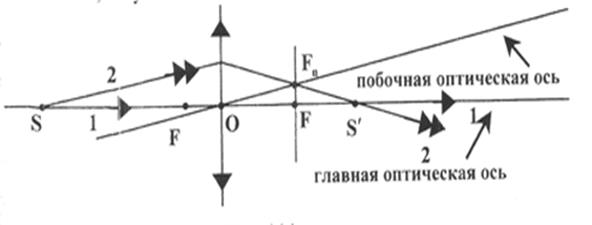

1. В собирающей линзе. (рис. 19)

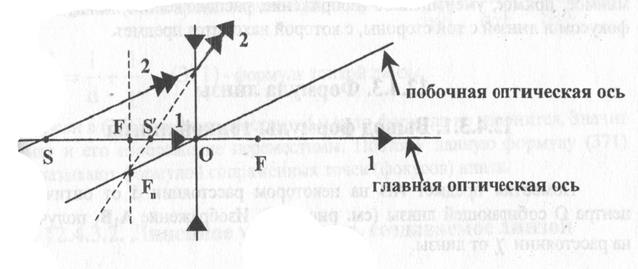

2. В рассеивающей линзе. (рис. 20)

Рис. 20





Вопрос 7. Оптическая сила линзы. Формула линзы. Линейное увеличение линзы

Из опыта известно, что линзы с более выпуклыми поверхностями преломляют сельнееи дают большее увеличение, чем линзы с меньшей кривизной.

У линзы с большей кривизной фокусное расстояние меньше.

Преломляющую способность линзы характеризуют оптической силой линзы.
