Лабораторная работа№3

Измерение силы тока амперметром.

Цель занятия: обучить приемам работы с электронным (цифровым)

амперметром.

Порядок выполнения

1. Запустить программу «Начала электроники»

Эксперимент 1

2. На монтажном столе собрать цепь, схема которой представлена на рис.1

рис.1

Необходимо напомнить, что амперметр всегда включается в цепь последовательно, т.е. в разрыв цепи на том участке, на котором необходимо измерить ток. При подключении мультиметра его зажимы («крокодилы») необходимо подключать с соблюдением полярности: красный зажим подключаем со стороны «+» источника тока, синий – со стороны “ – “. Диапазон переключателя мультиметра поставить в положение измерения постоянного тока и выбрать необходимый диапазон измерения.

Сопротивление (резистор) 200 Ом, лампа 2,5 В, источник постоянного напряжения 12 В.

3. Выполните измерение, результаты запишите в табл.1

4. Повторите измерение, подключив амперметр в другое место цепи. Сделайте вывод.

5. Повторите измерение, изменив, значение сопротивления R на 100 Ом, 300 Ом и 500 Ом. Сделайте вывод.

6. Повторите измерение, изменив, значение сопротивления R на 2 Ом, значение лампы накаливания 12в, допустимый ток 2А. Сделайте вывод.

7.

Табл.1

Эксперимент 2

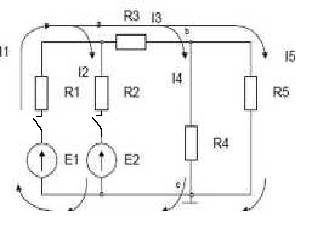

1. На монтажном столе собрать цепь, схема которой представлена на рис.2

Рис.2

2. Установить следующие значения элементов цепи:

· Е1=12в, Е2=5в;

· R1=150 Oм, R2=50 Oм, R3=№ в журнале, R4=100 Ом, R=150 Ом , мощность резисторов установите 2Вт.

3. Измерить значения токов I1, I2, I3, I4, I5

4. Результаты измерений запишите в табл.2

5. Сделать выводы.

Эксперимент 3

1. На монтажном столе собрать цепь, схема которой представлена на рис.2, изменив направление ЭДС источника Е2 на противоположное и установив его значение Е2=24в, увеличьте мощность резисторов до 5Вт.

2. Измерить значения токов I1, I2, I3, I4, I5.

3. Результаты измерений запишите в табл.2

4. Сделать выводы.

Табл.2
