Федеральное государственное автономное образовательное
МИНОБРНАУКИ РОССИИ
Федеральное государственное автономное образовательное
учреждение высшего образования
«ЮЖНЫЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
ИНСТИТУТ РАДИОТЕХНИЧЕСКИХ СИСТЕМ И УПРАВЛЕНИЯ
КАФЕДРА СИСТЕМ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ
Отчет
по проектной работе на тему:
«Работа с интерфейсом RS -485 ModBus и реализация в CoDeSys »
по курсу:
«Программирование логических контроллеров»
Выполнил:
ст. группы РТбо4-7
Кошкальда Я.Ю.
_____________
Проверил:
к.т.н., доцент кафедры САУ
Белоглазов Д.А
Таганрог 2017 г.
Цель: Изучить принципы работы интерфейса RS-485 ModBus, задать входные и выходные переменные и осуществить самую простую пересылку данных.
Ход работы
RS-485 (англ. Recommended Standard 485), EIA-485 (англ. Electronic Industries Alliance-485) — стандарт физического уровня для асинхронного интерфейса. Название стандарта: ANSI TIA/EIA-485-A:1998 Electrical Characteristics of Generators and Receivers for Use in Balanced Digital Multipoint Systems. Регламентирует электрические параметры полудуплексной многоточечной дифференциальной линии связи типа «общая шина».
Для работы с данной задачей мы берем PLC 110-32.
Добовляем элемент Modbus и выбираем интерфейс RS-485.
Подключаем модуль Universal ModBus device.

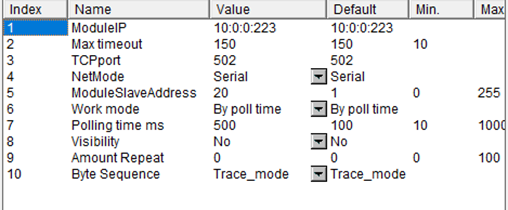

Выставляем адрес способ проверки и время.
Добовляем Real input Modul.
Указываем номер младшего регистра.

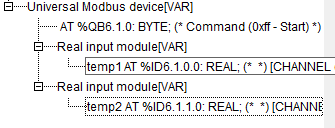

Добавляем еще один Real input Module.
Аналогичным образом назначаем номер регистра.
Задаем переменные temp1 и temp2.

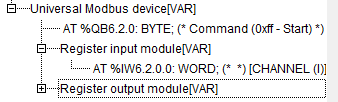

Добавляем еще один Universal Modbus device.
Также выставляем время, адрес и способ опроса.
Задаем регистр.
Задаем номер регистра.
Задаем выходной регистр.
Присваиваем ему номер и тип опроса.
Задаем вход и выход.

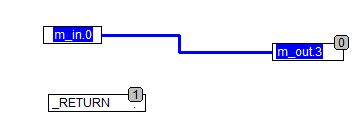

Осуществляем передачу истины на выход.
Вывод: В процессе выполнения проектной работы был изучен принцип работы интерфейса RS-485 ModBus, заданы входные и выходные переменные и осуществлена самая простая пересылка данных..
