Цель: Создать проект для регулирования чистоты воды и температуры в бассейне, посредством CoDeSys.
Ход работы

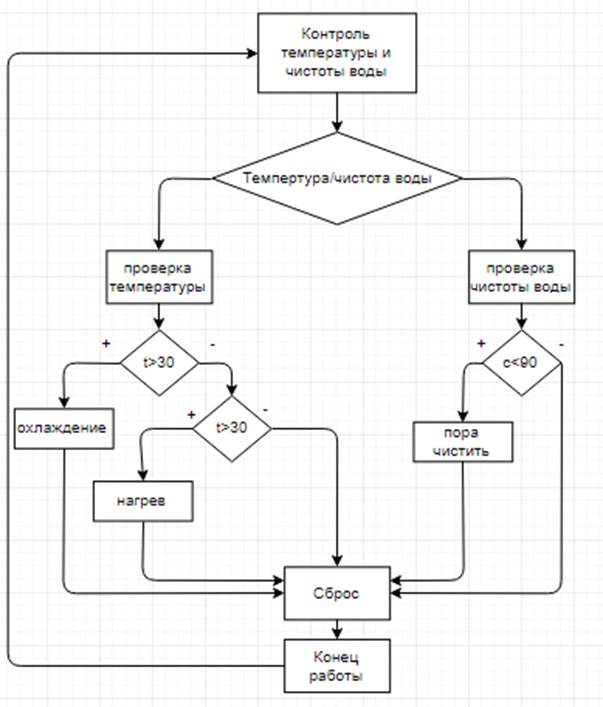

Составим блок-схему процесса.
Реализуем данную блок-схему в программе CoDeSys.

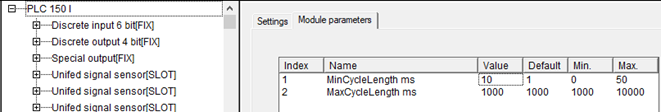

Для выполнения работы используем PLC 150 I-M и выставляем время цикла 10 милисекунд.

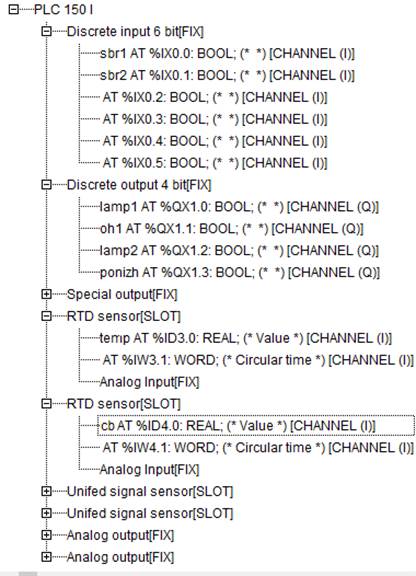

Создаем 2 вход и 4 выхода, также задаем сенсоры.

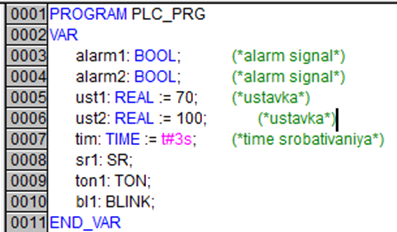

Добавляем промежуточные переменные.
Общая схема контроля за температурой.
В визуализации задаем ползунок и задаем параметры температуры.

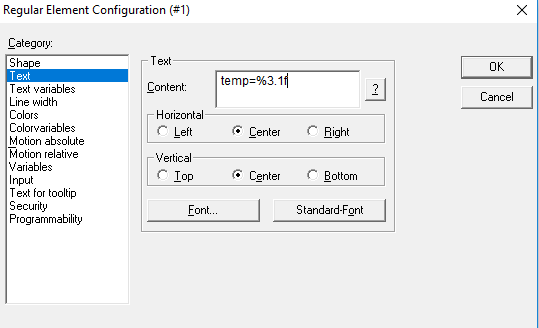

Задаем отображение температуры.

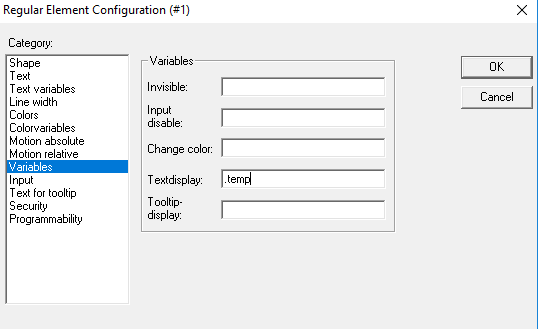

Задаем переменную для отображения температуры.

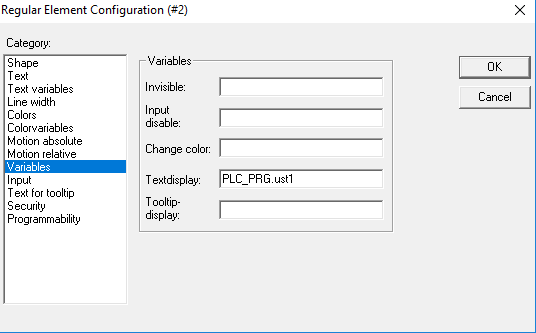

Задаем отображение ust1.

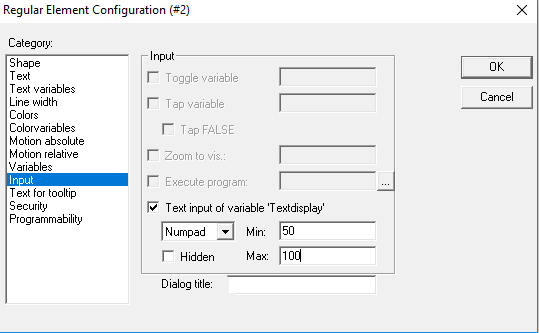

Задаем тип ввода и пределы от 50 до 100.

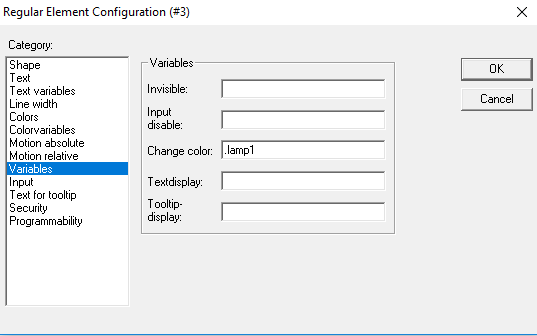

Задаем отображение лампы.

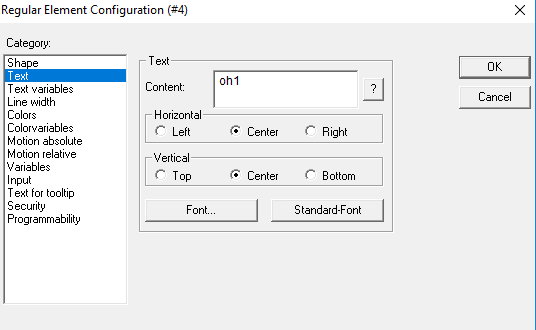

Задаем отображение oh1.
Задаем кнопку.

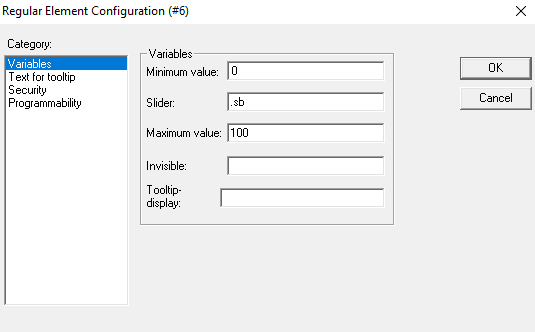

В визуализации задаем ползунок и задаем параметры чистоты воды.

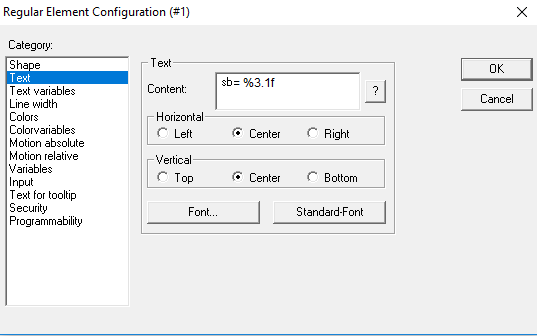

Задаем отображение чистоты воды.

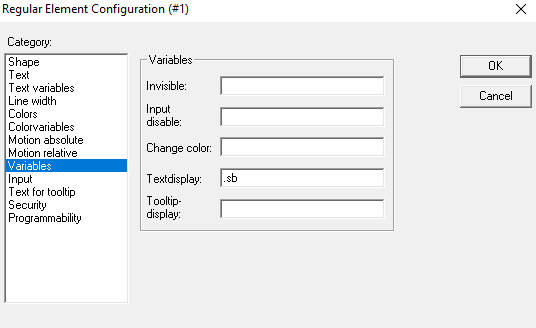

Задаем переменную для отображения чистоты воды.

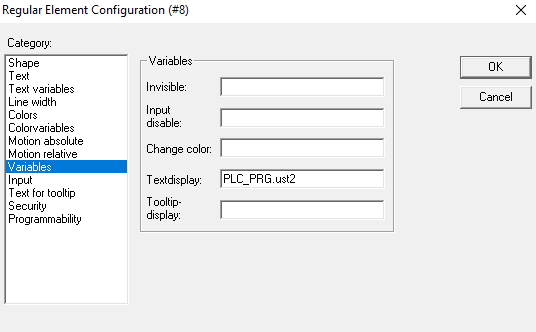

Задаем отображение ust2.
Задаем тип ввода и пределы от 50 до 150.
Задаем отображение лампы.

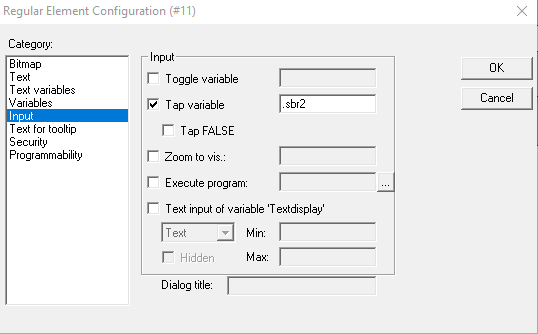

Задаем кнопку.

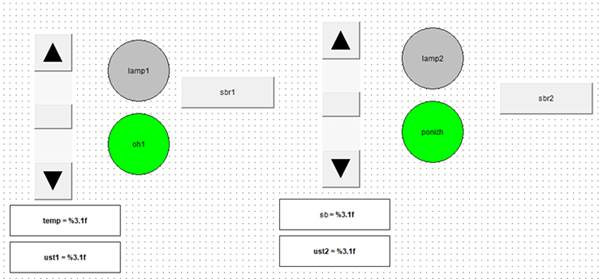

Общий вид визуализации.

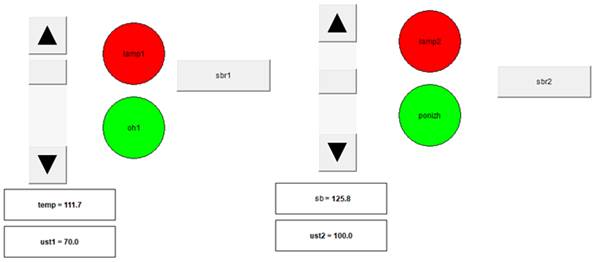

При превышении нормы температуры и снижение нормы чистоты воды загораются лампочки и происходит понижение температуры и ввод новой чистой воды.
Вывод: В процессе выполнения проектной работы был создан проект для регулирования чистоты воды и температуры в бассейне, посредством CoDeSys.
